Detalhes do produto:
Condições de Pagamento e Envio:
|
Armadura Tipo de comutador: | Tipo gancho, tipo tanque | Diâmetro do fio: | 0.08~0.30mm (Tensor mecânico) AWG40 a AWG28 |
---|---|---|---|
Medidor de fio: | 0.16~0.55mm (tensor de histerese) AWG23 a AWG34 | Tipo de enrolamento: | Enrolamento de volta não Enrolamento de onda |
relação da Humano-máquina: | Diagnóstico Mostrar na tela | Método da operação: | Passo, Automático, JOG |
Fio de cobre: | Arame fino Arame fino |

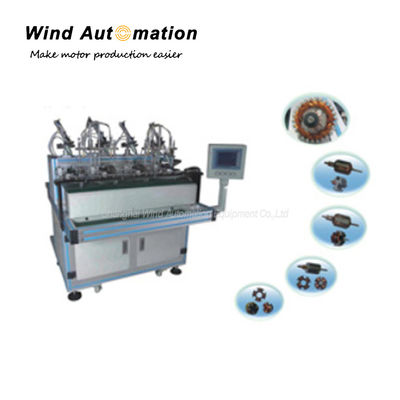

Armadura automática de arame fino Máquina de enrolamento de bobina de motor de corrente contínua AWG 40 A AWG23 Arame de cobre fino 0,08 mm A 0,55 mm
Aplicação:
Este enrolador de armadura WIND-STR-2 é uma máquina de enrolamento de bobina de voo rápido para produção em massa de motores
Fabricação de aparelhos de medição de pressão, de medição de pressão, de medição de pressão
ferramenta...
e adequado para enrolar fios de pequeno diâmetro.
Vantagens competitivas:
Depressa do caraças. |
Máquina de personalização para enrolamento de alambre fino de armadura
|
Operação fácil |
O parâmetro de enrolamento pode ser definido na tela sensível ao toque para diferentes armaduras
|
Slot and Hooks não. |
12 ranhuras, 24 ganchos, 12 ranhuras, 12 ganchos.
|
Dados dos parâmetros:
Diâmetro do fio: 0,08 ~ 0,30 mm (extensionador mecânico) AWG28 a AWG40
0.16~0.55mm (dispositivo de tensão de histerese) AWG23 a AWG34
Esferas de enrolamento: número ímpar/par
Diâmetro do comutador: 8~40 mm
Diâmetro da armadura: 20~60 mm
Comprimento da pilha de armaduras: 10~60 mm
Velocidade do motor de enrolamento: 0~3000 rpm
Sistema de controlo: Mitsubishi PLC
Pressão de abastecimento de ar: 0,5 a 0,7 MPa
Voltagem: AC220V 50/60Hz
Peso: 500 kg
Dimensões: 1800 ((l) X800 ((w) X1500 ((h) mm
Código do SH: 8479811000
Informações necessárias para o inquérito da máquina de enrolamento de armaduras de comutadores:
1Desenho da laminação do armatório/rotor
2Desenho do conjunto de armaduras/rotores
3Desenho da armadura/estaca do rotor
4Desenho do diagrama de enrolamento do armazém/rotor: com o diâmetro do fio do rotor e o número de voltas
5Desenho de armadura/comutador
6Produtividade necessária
7Outros requisitos técnicos
Se possível, será melhor se o cliente pode nos enviar amostras.
