Motor de direção solar Armatura Máquina de enrolar Enrolador de voo Enrolador de rotor Enrolador de volta
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Tipo da armadura: | Mesmo Slots 12,16,36 Rotor do motor AC DC | Polos de armadura: | 2Poles,4Poles Solor Motor de direcção |
|---|---|---|---|
| Diâmetro do fio: | 0.15 mm a 1,26 mm (AWG16~AWG34) | Tipo de enrolamento: | Enrolamento de volta não Enrolamento de onda |
| Interface homem-máquina: | Diagnóstico Mostrar na tela | método de operação: | Passo, Automático, JOG |
| Destacar: | Máquina de enrolar bobinas de armadura,Máquina de enrolar rotores |
||
Motor de Direção Solar Armature Flyer Enrolador Rotor Máquina de Enrolamento de Volta WIND-2A-TD
(1) Aplicação
Esta é uma máquina de enrolamento de garfo duplo especialmente usada para produzir rotores de comutador tipo gancho.
Este enrolador é adequado para enrolamento de alta velocidade de rotores de diâmetro de fio médio e grande.
Esta máquina é amplamente aplicada ao enrolamento de rotores de motores DC e série.
(2) Vantagens Competitivas
1. Adequado para enrolar tipos de armadura com design de enrolamento especial

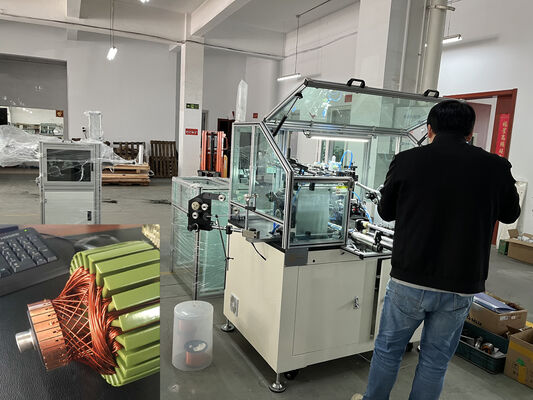

como o motor de direção solar mostrado na foto
2. Para armadura / rotor com alta taxa de preenchimento de ranhura
3. Para enrolador de garfo duplo de armadura, fabricantes de motores locais da China geralmente usam enrolador de histerese ou enrolador elétrico
de acordo com o diâmetro do fio, enrolador com histerese mostrado na foto da máquina de enrolamento de armadura abaixo,
Este enrolador controla o enrolador em quatro estágios, tensão de espera, tensão de indexação, tensão de gancho, tensão de enrolamento,
O que torna o resultado do enrolamento compacto, arrumado e bonito,
(3) Dados de Parâmetro
Diâmetro de enrolamento aplicável: | Ф0.15-Ф1.26mm |
Diâmetro do rotor: | Ф20-Ф90mm |
Espessura da pilha do rotor: | 10-130mm |
Diâmetro do comutador: | Ф8-Ф50mm |
Processo de ação: | ação única/automática |
Número de ranhuras do rotor: | ranhuras ímpares/pares |
Voltas de enrolamento: | 0-99999 |
Velocidade do garfo: | 0-2000rpm |
Armazenamento de parâmetros: | 0-99 |
Fonte de alimentação: | AC380V 50/60Hz |
Pressão da fonte de ar: | 5-7kg/cm² |
Potência total: | 3.5KW |
Peso total: | cerca de 830kg |
Volume: | 1530×1050×1650mm³ |
Peças Principais da Máquina de Enrolamento de Armadura de Motor Solar:
Controlador de Programa Mitsubishi
Sistema de Controle Servo Delta de Três Conjuntos
Interface Humano-Computador com Tela Sensível ao Toque Embutida
Sistema Pneumático Airtac e Tratamento de Fonte de Ar
Principais Elementos Elétricos da Coreia do Sul e Japão
Unidade de Controle de Tensão por Histerese Magnética
Trilho de Guia Linear HIWIN de Taiwan
