Máquina de enrolar de quatro agulhas para motor de ventilador Stator de segmento de 4 polos sombreado
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Tipo do entalhe: | Motor BLDC com sombreamento | Polos do estator: | 4 Escalões sem escovas |
|---|---|---|---|
| Eficiência do enrolamento: | Uma estação de 4 agulhas de vento, cerca de 2 minutos/pc | Tipo da automatização: | Totalmente automático |
| Cor da máquina: | Branco ou por cliente | Após vendas: | Engenheiros disponíveis para serviços de máquinas no exterior |
| Realçar: | Dobadoura da agulha,Máquina de enrolar bldc |
||

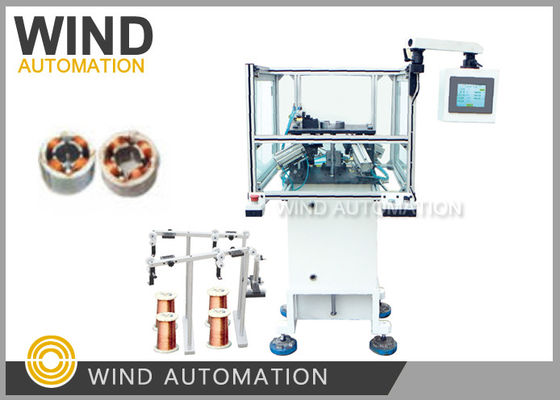

Máquina de enrolar de quatro agulhas para motor de ventilador sombreado Stator de segmento de 4 polos WIND-1A-TSM
(a)Aplicação
Máquina específica para enrolamento de motor de estator de 4 polos,
a. 4pcs Agulhas de vento 4 ranhuras ao mesmo tempo, o motor segmentado 4poles são geralmente motor de pólo sombreado
b. 4 conjuntos de pinças automáticas e dispositivo de fio cortado garantem o processo automatizado e eficiência
c. custou cerca de 2 minutos para obter 1pc estator ferida
(2)Vantagens
1. Vento 4 slots por vez, rápido
2. Enrolamento automático, corte automático de quatro postes por vez
|
Aplicação automática da máquina de enrolamento de agulhas de estator |
Enrolamento de motor de estator de quatro polos com sombra
|
|
Garrafa de enrolamento 4pcs |
Vento de 4 polos ao mesmo tempo a 400 rpm
|
|
Enrolamento de agulhas de estator de 4 voltas |
Máquina específica para motor de sombreamento de 4 polos
Enrolamento do estator
|
(3)A história entre 4 agulhas máquina de enrolar WIND-1A-TSM e um motor China
Fabricante
Esta máquina uma clínica local tinha encomendado 50 peças de nós,
Há uns anos, um fabricante de motores chinês encomendou um WIND-1A-TSM pela primeira vez.
Depois de usarem a máquina para enrolar o ventilador do ventilador, o estator do motor de 4 pólos, descobriram que este enrolador de 4 agulhas
rápido e muito adequado para salvar o fio de cobre em comparação com o enrolamento feito à mão
(Se o enrolamento e inserção manuais, a altura da bobina é muito alta),
Eles encomendaram 5 peças de novo, e depois todos os anos encomendaram de novo,
Porque a economia do fio de cobre em 4 ~ 5 meses é cerca de 1 custo da máquina para o motor local
Fabricante
(4)Configuração do enrolador do estator
Motor passo de grande potência
Mitsubishi PLC
Interface humano-máquina incorporada
Balde AIRTAC
(5)Parâmetro
Diâmetro do fio:0.08~1.00 mm
Identificador do estator:15~65mm
Comprimento do núcleo: 7-90 mm
Viração n.o 0-99999
Opção de operação: passo a passo, automático
Polos do estator: 4 polos
Pressão atmosférica: 5 a 7 kg/cm2
Potência:2KW, AC220V 50/60Hz
Dimensões: 1550*900*1450mm
Peso: cerca de 450 kg
São necessárias amostras do fabricante da máquina de enrolamento de motores:
1. Stator pilha amostras cada 5pcs
2- Cabos de cobre para cada rolha
3Desenho de laminação do estator e desenho de enrolamento
