Máquina de enrolar bobinas de comutadores de armaduras para aspiradores de pó Maçãs Motor de ferramentas elétricas
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Tipo de comutador de blindagem: | Não há comutador de gancho, comutador de tipo ascensor | Fabricação da armadura: | Outros aparelhos de construção civil |
|---|---|---|---|
| Flutuação de vento: | Máquina de enrolar as pernas com duplo volante | Máximo fio manipulado: | 1.35mm (cerca de AWG16) |
| Estaca do rotor do blindagem: | Empilhadeira reta ou inclinada com posicionamento inicial diferente | Método da operação: | Passo, Automático, JOG |
| Realçar: | máquina de enrolamento da bobina do estator,máquina de enrolamento automática da bobina |
||

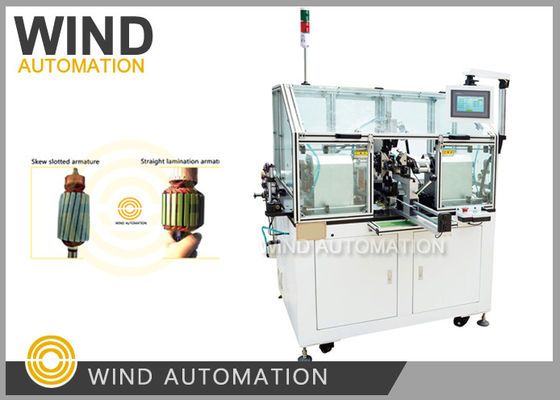

Comutador sem gancho Armatura Winders para aspiradores Maçãs Motores de ferramentas elétricas WIND-ST-TD2B
Aplicação:
Armadura de revestimento para comutadores de tipo ranhurado, aspiradores de pó, martelos, ferramentas eléctricas
Vantagens:
1O enrolador de armaduras WIND-ST-TD2B é uma máquina dedicada para enrolar o tipo de ranhuras
Não há armadura de comutador de gancho, obter uma boa adaptação para comutador de tipo ranhura com ranhura
2. Não é necessário trabalhar com uma máquina especial de corte de slotting designado
3Em comparação com a armadura de tipo gancho, a armadura de tipo ranhurado poupa fio de cobre e reduz o custo,
Mas enrolar armaduras tipo ranhuras pode ser um desafio.
porque o enrolador de armadura commutador tipo ranhura é diferente do enrolador de armadura tipo gancho
WIND-ST-TD2B é o melhor enrolador para comutador tipo ranhurado na China durante fabricantes de máquinas
4. 98% taxa de rendimento acima garantida quando a qualidade do comutador slot é boa
Processo de funcionamento da máquina de enrolar:
O operador só precisa de carregar e descarregar a armadura, outras ações como gancho, enrolamento, indexação e
O corte é um processo automático.
Enrolamento e soldagem são os dois processos mais improtantes na construção de motores, WIND-ST-TD2B enrolamento
A máquina é destinada principalmente a enrolar automaticamente uma armadura de comutador tipo ranhurado, como se segue:
1. Armaduras de empilhadeira reta e
2. Rotor de laminação esquivada
|
de peso não superior a 20 g/m2
Fios de dupla tração
gama de calibre
|
Normalmente 0,20 ~ 1,2 mm, Máxima máquina manuseada 1,35 mm (cerca de AWG16)
|
|
Armaduras
Tipo de comutador
|
Tipo de escorrega, tipo de elevador, não tipo de gancho
|
|
Automático ou
Semi-automático |
Você só precisa carregar e descarregar armadura, outras ações como gancho,
O enrolamento, a indexação e o corte são enrolados automaticamente por máquina
Tamanho do fio e tamanho da ranhura do fio ((Longo, largura e profundidade), a ranhura do fio deve ter:
espaço suficiente para o fio permanecer dentro do tamanho do fio 17AWG (1,15 mm), slot: lâmina
largura 1.143, comprimento = 7,14 mm, profundidade = 5,95 mm
e pensamos que se a profundidade for maior, o fio pode adquirir mais espaço para ficar dentro
slot, enquanto a profundidade é mais, comprimento é mais também,
4.2 Pode verificar se o comutador foi pressionado de forma consistente sempre
As marcas de testemunha do pin de empurrão no
Os comutadores são consistentes.
Porque comutador armadura e posição de pilha é muito importante para indexação
A máquina de enrolar totalmente automática, com o Japão como pioneiro, o crescente
A demanda por produtos de alta qualidade e baixo custo de mão-de-obra, o operador só precisa garantir
matérias-primas suficientes e substituí-las a tempo sem peça de trabalho ou fio de cobre,
O número de eixos é geralmente elevado,
Uma máquina com uma automação suficiente pode
A utilização de duas ou três máquinas de enrolar no local de trabalho
Na mesma hora.
|
- Não.Clique na imagem abaixo para ver o vídeo
