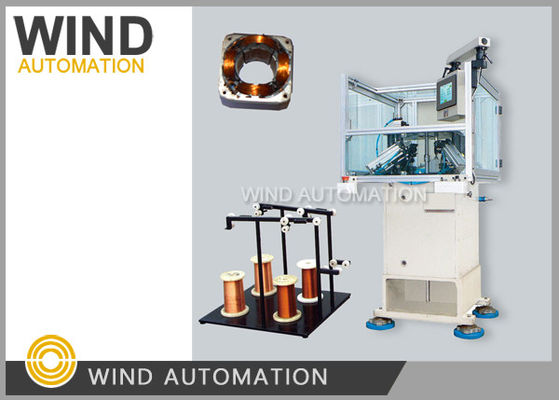

Máquina de enrolar bobina de estator sombreado quatro polos motor segmentado WIND-1A-TSM

Máquina de enrolamento segmentada protegida da agulha da bobina de estator do motor de quatro Polos

Aplicativo:

Máquina dedicada para enrolamento de estator de motor sombreado de 4 polos,

um. 4pcs agulhas enrolam 4 slots ao mesmo tempo, o motor segmentado de 4 pólos geralmente é motor de pólo sombreado

b. 4 conjuntos de dispositivos automáticos de fixação e corte de fio garantem o processo automatizado e a eficiência

c. Custou cerca de 2 minutos para obter estator enrolado de 1 unidade

Vantagens:

1. Enrole 4 slots por vez, rápido

2. Enrolamento automático, corte automático de quatro pólos por vez

Recurso:

4 conjuntos de braçadeira automática e dispositivo de corte de fio, motor de pólo sombreado pelo vento 4 slots ao mesmo tempo,

e corte os fios automaticamente

Configuração do enrolador do estator:

Motor de passo de grande potência

PLC Mitsubishi

Interface homem-máquina incorporada

Cilindro AIRTAC

Parâmetro:

Diâmetro do fio: 0,08 ~ 1,00 mm

IDENTIFICAÇÃO do estator: 15 ~ 65 mm

Comprimento do núcleo: 7-90mm

Turnos No.0-99999

Opção de operação: passo a passo, Auto

Pólos do estator: 4 pólos

Pressão do ar: 5 ~ 7 kg / centímetro quadrado

Potência: 2KW, AC220V 50/60 Hz

Dimensão: 1550*900*1450mm

Peso: cerca de 450kg

Amostra necessária do fabricante da máquina de enrolamento de motor:

Por favor clique na imagem abaixo para ver o vídeo
