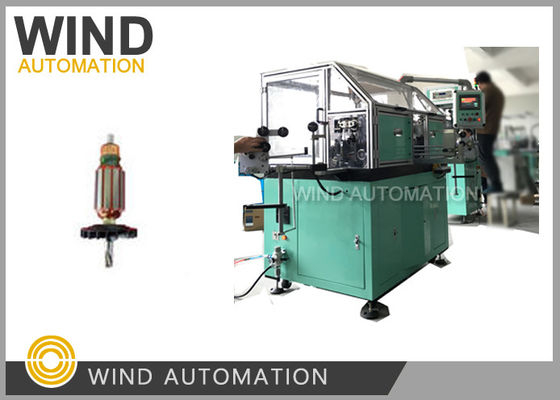

Máquina Enroladora Totalmente Automática de Dois Flyers para Motores de Limpador e Mixer WIND-STR

Aplicação:

Esta enroladora de armadura WIND-STR é uma máquina de enrolamento de bobinas de flyer rápido para produção em massa de motores

fabricação de armaduras tipo gancho, Mixer, Aspiradores de pó, Martelos, Ferramentas elétricas...

Princípio de Funcionamento:

Esta máquina de enrolamento totalmente automática WIND-STR adota estrutura de flyers duplos,2 peçasMitsubishiservo

motor aciona a rotação dos dois flyers, e 1 servo motor de indexação Mitubishi garante a indexação precisa.

Durante o trabalho, a pilha da armadura é firmemente fixada por ferramentas de enrolamento e dispositivo de fixação de eixo esquerdo e direito. Quando os flyers estão em funcionamento, o fio passa pelo porta-fio, dispositivo de tensão e depois entra no fuso oco, sai da roda deslizante de fio, então o fio desliza para o slot da armadura através da roda guia de fio do flyer. Após esta etapa, a armadura entra no slot para fazer o enrolamento.

A máquina de enrolamento de armadura de flyer duplo WIND-STR pega condutores de dois carretéis de fio separados

simultaneamente para enrolar dois slots juntos. Uma vez enrolada com o número correto de espiras e conectada ao

respetivo gancho do comutador, a armadura é indexada automaticamente para o próximo par de slots a serem

enrolados.

Vantagens:

1. Incrivelmente

Rápida, em condições normais pode enrolar a uma velocidade de 1000~1500rpm, obtendo uma armadura enrolada em

    23s

2. O parâmetro de enrolamento pode ser configurado na tela sensível ao toque para diferentes armaduras, operação fácil

    como 12 slots, 24 ganchos         12slots, 12slots

Detalhes rápidos:

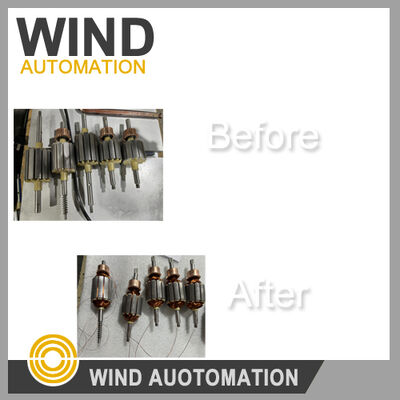

Requisito de fabricação de enrolamento de armadura

Desenho da laminação da armadura, diagrama de enrolamento

Aplicação da enroladora de armadura

Motor de carro, motor automotivo, motor de limpador, motor de mixer

Diâmetro do eixo: 3~15 mm

Comprimento do eixo: inferior a 250mm

Slot da armadura: slot par

Número de espiras: 0~9999

Diâmetro do comutador: 8~40 mm

Velocidade de enrolamento: 0~2500 rpm

Potência do motor de enrolamento: 1.5KWX2

Velocidade de detecção de ângulo: 0~3000 rpm

Potência do motor de detecção de ângulo: 0.75KWX1

Pressão de fornecimento de ar: 4~6 Kg/cm2

Potência total da máquina: 4.0 KW

Tensão: trifásica AC 380V 50/60 Hz

Peso: 1250 Kg

Dimensão: 2000(comprimento)X1000(largura)X1800(altura)mm

Tamanho da embalagem 1800*1510*1920mm é de aproximadamente 5.2 CBM

Código HS: 8479811000

Peças Principais:

PLC Mitsubishi do Japão

Sistema de controle de servo motor Mitsubishi ou Panasonic do Japão

Sistema de tela sensível ao toque colorida de 5.7 polegadas

Cilindro SMC

​
