Máquina de enrolar de armadura de tipo Flier totalmente automática de 4 pólos

Máquina de Enrolamento de Fios de Cobre para Comutador de Rotor PMDC, Armadura AWG16 a AWG30

WIND-ST-TD2B

Aplicação:

Enrolamento de armadura de comutador tipo ranhura, dupla hélice para motores de cavalos de potência fracionários

motores de campo enrolado e corrente contínua de ímã permanente

A máquina de enrolamento de rotor totalmente automática WIND-ST-TD2B é uma máquina de enrolamento de dupla hélice especialmente

projetada para produzir rotor de comutador tipo ranhura, adequada para enrolamento de alta velocidade de médio

e rotor de diâmetro grosseiro. A máquina adota mecanismo de fixação automático e método de inserção de fio auxiliar,

o que melhora muito a velocidade de enrolamento do rotor ranhurado. Esta máquina é amplamente utilizada para

enrolamento de rotor de motor CC e série. O diâmetro de enrolamento adequado é de 0,25 mm ~ 1,2 mm. Amplamente utilizado em fino

ranhuras de fio de rotor e rotor de comutador tipo ranhura de grande diâmetro, adequado para o enrolamento automático

de ranhuras de ranhuras com números ímpares e pares.

Vantagens Competitivas:

1. Para armadura com fio de cobre fino,

  A máquina teve bom feedback de enrolamento de armadura de diâmetro de fio de cobre AWG30 (0,25 mm)

2. Para armadura com fio grosso, a máquina WIND-ST-TD2B pode lidar com armadura AWG16 (1,35 mm)

3. Não há necessidade de trabalhar com uma máquina de ranhura de comutador especialmente designada

4. Taxa de rendimento de 98% acima garantida quando a qualidade do comutador da ranhura é boa

5. Até agora, é a melhor máquina na China para enrolamento de armadura tipo ranhura

Parâmetro:

Fonte de alimentação: 220V, 50HZ

Motor: Motor servo Mitsubshi 1000W para enrolamento

Motor servo Mitsubshi 400W para organização

Motor servo Mitsubshi 400W para indexação

Diâmetro do fio: 0,45 mm ~ 1,25 mm

OD da unidade: 70 ~ 250 mm

Eixo: 0 ~ 1500 rpm

Número de voltas 0-999

Pressão do ar: 0,5-0,7 Mpa

Pneumático: Airtac

Instruções de uso:

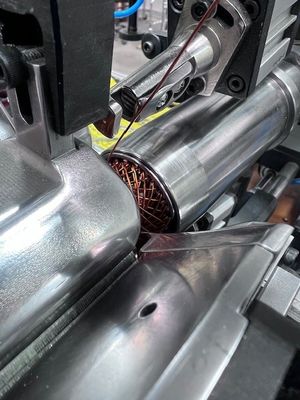

Coloque a armadura manualmente e pressione o botão 'Iniciar', a máquina fará fixação, engate, enrolamento, indexação

automaticamente e repetidamente até que uma armadura seja totalmente enrolada.

A máquina de enrolamento WIND-ST-TD2B serve para enrolar a armadura com comutador tipo riser.

Possui dupla hélice para fazer o enrolamento e com corte automático de fio, estrutura de fixação, auxiliando o fio

inserindo a maneira de atualizar a velocidade de enrolamento.

Perguntas e Respostas:

Perguntar:

Elas são máquinas de enrolamento tipo hélice? Gostaria de entender como o design da sua máquina de enrolamento pode

superar o problema da máquina de enrolamento tradicional que foi projetada para um motor de 2 polos.

A bobina de enrolamento em uma laminação de 4 polos tem um ângulo menor do que uma laminação de 2 polos em toda a laminação

ranhura. Portanto, a máquina de enrolamento de 4 polos usa uma cabeça de guia de fio com ângulo menor para guiar o fio magnético para

deslizar para dentro de uma ranhura de laminação de 4 polos. Assim, o fio ficará na lateral da ranhura em vez de ficar na

parte inferior da ranhura. Para uma laminação de 2 polos, a cabeça de guia é mais larga e o fio pode ser guiado para deslizar

para dentro da parte inferior da ranhura.

Se você usar uma máquina de enrolamento tipo hélice em uma armadura de 4 ou 8 polos, você tem algum método para guiar

o fio para a parte inferior da ranhura primeiro, depois subir para a abertura da ranhura - arrumado e limpo.

Resposta:

Clique na imagem abaixo para ver o vídeo
