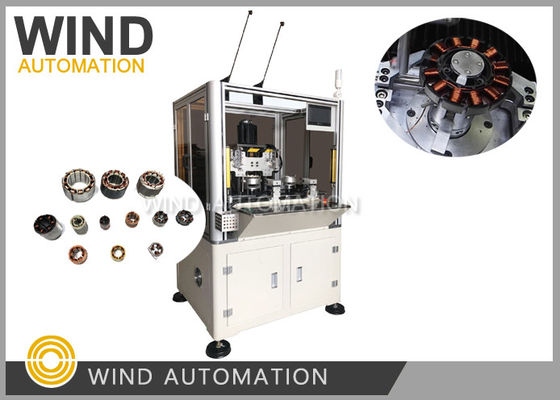

Outrunner Bldc máquina de enrolar agulhas 60RPM fios paralelos a 600RPM fio fino
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Estação da dobadoura: | Duas ou Quatro Estações | Estator OD: | ø10~120 mm |
|---|---|---|---|
| Altura de pilha: | 10~100mm | Escala do tamanho do fio: | 0.1mm~1.0mm (AWG18 a AWG38) |
| De tipo automático: | Totalmente automático pode lidar com fio fino fio grosso | Cor da máquina: | Branco ou por cliente |
| Velocidade de enrolamento: | 60 a 600 RPM | Após vendas: | Engenheiros disponíveis para serviços de máquinas no exterior |
Outrunner Bldc máquina de enrolar agulhas 60RPM fios paralelos a 600RPM fio finoA partir de 1 de janeiro de 2018
O enrolamento do estator do outrunner sempre foi feito por enrolamento do flyer,
Por que algum fabricante de motor tomar a decisão para máquina de enrolamento de agulha estator?
O enrolamento por agulha permite obter uma melhor qualidade de enrolamento quando a taxa de enchimento das ranhuras não é elevada.
e deve haver espaço suficiente para que a agulha se mova livremente,
(a)Aplicação
Este enrolamento de agulha pode enrolar tanto o estator inslot quanto o estator outrunner,
com quatro eixosServo motor Yaskawa, o enrolador é flexível em movimento,
As açõesO corte, a incisão, o cruzamento, o enrolamento e o corte são feitos automaticamente.
A velocidade de enrolamento da agulha está relacionada com o tamanho do fio, o tamanho do estator e a altura da pilha,
Max. 500RPM quando o fio é 0,1 mm, o estator é pequeno e a altura da pilha é pequena,
Min 60RPM quando o fio é grande, o tamanho do estator e a altura da pilha é grande,
(2)Vantagens
1Movendo o bico para cima e para baixo e girando o núcleo do estator, ele pode ser enrolado em qualquer faixa.
Portanto, alterando o procedimento de enrolamento do computador,
Os enrolamentos podem ser ajustados para estator com diferentes alturas de pilha do núcleo e diferentes slots no.
2Qualquer anomalia operacional e estado de falha são solicitados para operar e manter em homem-máquina
modo de diálogo.
3O número de patas de costura pode ser definido arbitrariamente por fio, e a posição especificada de 360 graus
O enfiado pode ser interrompido, o que torna o enfiado simples,conveniente e encurta o tempo global de produção
4No processo de enrolamento, o número de bobinas de cada camada pode ser alterado de forma flexível para alcançar o
Modo de enrolamento de diferentes tipos de estator.
5A programação de produtos é simples e conveniente, com um software exclusivo dedicado,
armazenamento ilimitado de upload e download, fácil de dominar com treinamento simples.
6. Uma vez que a acção de inserção em linha é efectuada pelo sistema de controlo de alto desempenho e
o servomotor Yaskawa, a estabilidade da posição do fio esmaltado em linha
O tempo é reduzido.
7Cada unidade foi padronizada, fácil de substituir e fácil de desmontar.
8Todas as ferramentas são muito fáceis de mudar dentro de 1 minuto.
(3)Parâmetro
|
Nome do produto: |
|
|
Diagnóstico: |
F0,10 mm ≈ F1,0 mm |
|
Velocidade de enrolamento: |
50-600 r/min |
|
Método de enrolamento: |
Enrolamento de agulhas |
|
comprimento da pilha do estator: |
10 mm ≈ 100 mm (0,39' ~ 3,94') |
|
Identificação do estator: |
Φ36mm Φ60mm |
|
D.O. do estator: |
Φ10mm Φ120mm (0,39' ~ 4,72'') |
|
Número de pólo: |
2,4,6,8,12, 24, 36 |
|
Pressão do ar: |
0.5 MPa ∙ 0,7 MPa |
|
Voltagem: |
380V/50HZ, trifásico de quatro fios |
|
Potência: |
7 kW |
|
Dimensão: |
1000 ((W) × 800 ((D) × 1600 ((H) mm |
|
Peso: |
Cerca de 1200 kg. |
São necessárias as seguintes amostras para a fabricação e colocação em serviço das máquinas:
1Estaca de estator 5pcs sem enrolamento
2Estator de ferida 1pc
3Um cabo de cobre para enrolar 15 estadores.
Por favor, clique no vídeo abaixo para ver a máquina a trabalhar
