Detalhes do produto:
Condições de Pagamento e Envio:
|
Condição: | Novos | Medidor de fio: | 0.06 mm a 1.0 mm AWG18 a AWG42 |
---|---|---|---|
Estação de funcionamento: | 4 agulhas de estação única | Tipo da automatização: | Totalmente automático |
Cor da máquina: | Branco ou por cliente | Após vendas: | Engenheiros disponíveis para serviços de máquinas no exterior |
Realçar: | Dobadoura da agulha,Máquina de enrolar bldc |

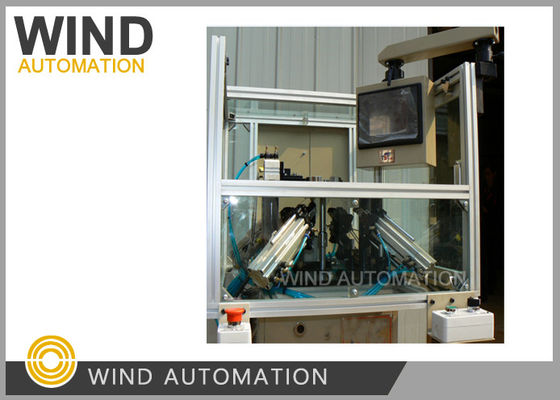

0.06mm a 1.0mm AWG18 a AWG42 Wire 4 Pole Stator 4 Needle Winding Machine WIND-1A-TSM
Aplicação:
Quatro polosEstadores BLDC
CompetitividadeVantagens:
1. Vento 4 slots por vez a 400RPM, rápido
2Arrastamento automático, fios de corte automático
3Uma fábrica de motores local trouxe mais de 40 unidades.
e apenas 3 a 4 operadores são necessários para operar estas máquinas
Parâmetro:
Diâmetro do fio:0.08~1.00 mm
Identificador do estator:15~65mm
Comprimento do núcleo: 7-90 mm
Viração n.o 0-99999
Opção de operação: passo a passo, automático
Polos do estator: 4 polos
Pressão atmosférica: 5 a 7 kg/cm2
Potência:2KW, AC220V 50/60Hz
Dimensões: 1550*900*1450mm
Peso: cerca de 450 kg
Partes principais do enrolador:
Motor passo de grande potência
Mitsubishi PLC
Interface humano-máquina incorporada
Balde AIRTAC
Sugestão:
De acordo com o modo de enrolamento do estator, diferentes tipos de máquina de enrolamento de agulhas podem ter um, dois, três,
quatro agulhas.
Para o estator de 4 pólos, geralmente sugerimos cliente com máquina de enrolamento de 4 agulhas WIND-1A-TSM,
Ele pode obter o estator rápido mesmo haverá 4pcs começar fio e 4pcs fio final necessário ser
ligados,
A agulha é accionada por um dispositivo de rotação de camas que accionam o eixo de enrolamento,
A máquina WIND-1A-TSM principais componentes elétricos, tais como Mitsubishi PLC, Embedded homem - máquina
interface, cilindro Airtac, etc. têm marcação CE,
e exportamos para a Europa empresa como a França, Romênia e assim por diante,
Posso saber a razão que você preferiria 1 agulha ou 2 agulhas, é por causa do fio ponte mostrado em
Uma foto?
O tipo de máquina básica WIND-1-TSM com 1 agulha destina-se à produção de protótipos de estatores com pequenas dimensões.
quantidade,
Ele pode enrolar a ranhura um por um, e você pode precisar para colocar o fio ponte à mão se você usar o tipo
WIND-1-TSM como o seu estator tampa de isolamento interfere a máquina coloque fio ponte automaticamente.
Os polos do motor de indução de pólo sombreado consistem em 4 slots, que são cortados através das laminações.
A parte mais pequena do poste de ranhuras é curto-circuitada com a ajuda de uma bobina.
O fio de cobre e é altamente indutivo na natureza. esta bobina é conhecida como bobina de sombra. a parte do poste
que tem a bobina é chamada de parte sombreada e a outra parte do poste é chamada de parte não sombreada.
São necessárias amostras do fabricante da máquina de enrolamento de motores:
