Enrolador de agulhas 4 eixos CNC Câmera de indexação de fio fino abaixo de 0,8 mm Estator

China Enrolador de agulhas 4 eixos CNC Câmera de indexação de fio fino abaixo de 0,8 mm Estator fornecedor

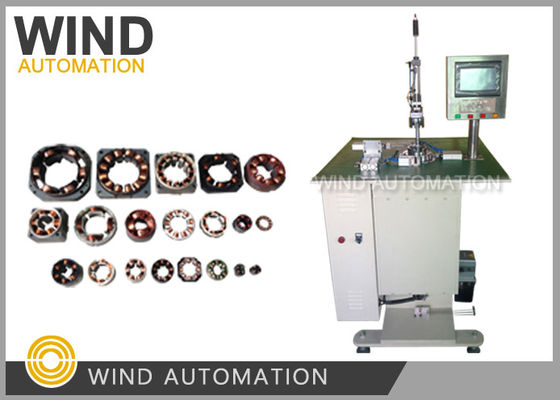

Imagem Grande :  Enrolador de agulhas 4 eixos CNC Câmera de indexação de fio fino abaixo de 0,8 mm Estator

Detalhes do produto:

Lugar de origem: China
Marca: WIND AUTOMATION
Certificação: CE
Número do modelo: WIND-3-Agulha

Condições de Pagamento e Envio:

Preço: Negociável
Termos de pagamento: T/T
Descrição de produto detalhada
Condição: Novos Controlador: 4 eixos CNC
Estação de funcionamento: Única estação Medidor de fio: Menos de 0,8 mm AWG24
De tipo automático: Totalmente automático Cor da máquina: Branco ou por cliente
Após-vendaVelocidade do vento: Engenheiros disponíveis para serviços de máquinas no exterior
Destacar:

Dobadoura da agulha

,

Máquina de enrolar bldc

Máquina de enrolamento de agulha de estator CNC de 4 eixos, com câmera de indexação de fio fino abaixo de 0,5 mmWIND-3-Agulha







(a)Aplicação



Motor de capota, motor de curva de cabelo, servomotor, motor sem escovas, motor passo a passo, motor de ventilador,


Motor de ventilador sem lâmina, motor de cadeira de massagem, motor de ferramentas elétricas e outros tipos de motor de CC sem escovas.







(2)Vantagens competitivas



Esta máquina pode enrolar 3 slots de cada vez.



(6 vagas em 2 vezes, 9 vagas terminadas em 3 vezes)







(3)Parâmetro



Diâmetro do fio 0.1 mm a 0,8 mm (AWG20 a AWG38)
Estação de trabalho Estação única
Identificador do estator 12 mm a 80 mm
Dose excedentária do estator 20 mm a 100 mm
Altura da pilha de estatores 3 mm a 70 mm
Frigoríficos 2 a 24 slots
Velocidade 0 a 500 RPM
Fornecimento de energia 220 V, 50 Hz
Dimensão 800 mm * 800 mm * 1500 mm
Peso cerca de 330KGS







(4)Configuração



Controlador: CNC de 4 eixos



Rodas de parafuso de guia: TBI



Ecrã táctil: Weinview 7'



Motor principal (remoto): Mige Servo motor 1,2KW



Motor de arranjo: Redutor Shenli



Motor de indexação:Kangrun 34HY9401-32B motor a passo (condução de camas)



Sensor: Panasonic



Fonte de alimentação do interruptor: Mean Well



Rodízio: NSK







São necessárias as seguintes amostras para a fabricação e colocação em serviço das máquinas:



1Estaca de estator 5pcs sem enrolamento



2Estator de ferida 1pc



3Um cabo de cobre para enrolar 15 estadores.







Aplicações típicas do BLDC



O motor BLDC tem uma ampla gama de aplicações, tais como automóveis, ferramentas, controle industrial industrial,



Em geral, o BLDC pode ser dividido nos seguintes três objetivos principais:



Aplicação de carga contínua, aplicação de carga variável, aplicação de posicionamento





1Aplicação de carga contínua



Este tipo de aplicação é utilizado principalmente nos campos que exigem uma certa velocidade de rotação, mas têm baixa



requisitos relativos à precisão da velocidade de rotação, tais como aplicações como ventiladores, máquinas de bombeamento,



Normalmente, este tipo de aplicação é relativamente de baixo custo e consiste principalmente no controlo de circuito aberto.



2Aplicação de cargas variáveis



Esta categoria refere-se principalmente a aplicações em que a velocidade do motor precisa de ser alterada dentro de um certo limite.



Em tais aplicações, existem requisitos mais elevados para as características de alta velocidade e dinâmica.



As máquinas de lavar roupa, secadoras e compressores domésticos são boas



No sector automóvel, o controlo da bomba de óleo, os controladores eléctricos, os controladores do motor e os controladores de



A utilização de ferramentas eletrónicas é também um bom exemplo.



centrífugas, bombas, braços robóticos, giroscópios, etc. Nesta área, os dispositivos de feedback motor são frequentemente



utilizadas para formar circuitos semi-abertos e circuitos fechados para controlo, o que requer algoritmos de controlo complexos,



O aumento da complexidade do controlador também aumenta o custo do sistema.



3Aplicação de posicionamento



A maior parte das aplicações industriais de controlo e automação pertence a esta categoria.



O sistema tem exigências especiais em matéria de:



a resposta dinâmica e o binário da velocidade do motor, e estas aplicações também podem ter de mudar



O motor pode funcionar em velocidade constante, aceleração, redução



A redução da carga é, portanto, mais importante do que a redução da carga.



Normalmente, este tipo de controle usa controle de circuito fechado, mesmo com binário, velocidade e posição



O codificador fotoelétrico e algum equipamento de sincronização podem ser utilizados.



Para a medição da velocidade, por vezes estes sensores são utilizados para medir a posição relativa e



Muitos destes controles de processo, controles mecânicos e



Os controlos de transporte pertencem a esta categoria.







Em geral, os motores sem escovas apresentam uma elevada relação velocidade/torque, boas características dinâmicas, elevada eficiência,



longa vida útil, baixo ruído, ampla gama de velocidades e facilidade de fabricação em comparação com o borbulhado convencional



Os motores e motores de indução apresentam excelentes características, em especial a potência de saída por unidade de volume.



As suas características excelentes permitem-lhe ser utilizado em aplicações sensíveis ao tamanho e ao peso.



O BLDC tem uma gama muito ampla de aplicações no domínio do controlo industrial, da indústria automóvel,



Aeronáutica e assim por diante!
