Máquina de enrolar armadura de duplo voador / máquina de enrolar de volta para rotor de 4 polos
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Tipo da armadura: | Mesmo Slots 12,16,36 Rotor do motor AC DC | Polos de armadura: | 4Polos |
|---|---|---|---|
| Entalhes da armadura: | Double Flyer Slots Pares cobrindo 12 slots, 16 slots, 24 slots, 28 slots, 36 slots | Tipo de enrolamento: | Enrolamento de volta não Enrolamento de onda |
| relação da Humano-máquina: | Diagnóstico Mostrar na tela | Método de operação: | Passo, Automático, JOG |
| Destacar: | Máquina de enrolar bobinas de armadura,Máquina de enrolar rotores |
||

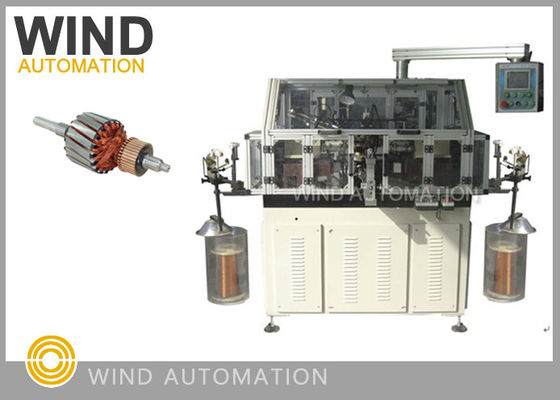

Máquina de Enrolamento de Armadura de Braço Voador Duplo Automático para Rotor de 4 polos WIND-STR
Aplicação:
Esta máquina de enrolamento de armaduras WIND-STR é uma máquina de enrolamento de bobinas de braço voador rápida para produção em massa de motores
fabricação de armaduras de comutador tipo gancho, misturadores, aspiradores de pó, martelos, ferramentas elétricas...
Princípio de Funcionamento:
Esta máquina de enrolamento totalmente automática WIND-STR adapta a estrutura de braços voadores duplos,2 peçasMitsubishiservo
motor aciona a rotação dos dois braços voadores, e 1 peça Mitubishi servo motor de indexação garante a precisão
indexação.
Durante o trabalho, o corpo da armadura é fixado firmemente por duas ferramentas de enrolamento do lado esquerdo e direito e dispositivo de fixação do eixo.
Quando os braços voadores estão funcionando, o fio passa pelo suporte do fio, dispositivo de tensão e depois entra no
fuso oco, sai da roda deslizante do fio, então o fio desliza para a ranhura da armadura através do braço voador
roda guia do fio. Após esta etapa, a armadura entra na ranhura para fazer o enrolamento.
Vantagens:
1. LoucoRápido, em condições normais pode enrolar a uma velocidade de 1000~1500rpm, obter uma armadura enrolada em
23s
2. O parâmetro de enrolamento pode ser definido na tela sensível ao toque para diferentes armaduras, fácil operação
como 12 ranhuras, 24 ganchos
12 ranhuras, 12 ranhuras
3. A máquina de enrolamento de braço voador duplo pode enrolar armaduras com um melhor equilíbrio do que o enrolador de braço voador
Os enrolamentos geram um campo magnético em motores, existem tipos de armaduras com diferentes formas
condutores de enrolamentos,
Durante os quais o enrolamento sobreposto, o enrolamento ondulado são amplamente utilizados em motores universais, enquanto a formação de condutores
fio chato e fio redondo são amplamente utilizados na armadura do motor de partida.
Para motores PMDC, quantos ímãs e escovas estão relacionados a quantos polos,
por exemplo, com 2 polos, 16 segmentos, o enrolamento é sempre simétrico,
O uso de passo fracionário não é um compromisso de projeto para facilitar a fabricação automática eo fracionário-
tipo de enrolamento de passo é de uso geral, porque produz menos faíscas e porque requer menos
cobre, o que significa menor resistência da armadurace.
O passo do enrolamento é um compromisso de projeto, mas não para facilitar a construção automática.
Dados do Parâmetro:
| Faixa de diâmetro do fio | 0,16~1,2 mm |
| Diâmetro externo da armadura | 20~85 mm |
| Comprimento da pilha | 10~70 mm |
| Diâmetro do eixo | 3~15 mm |
| Comprimento do eixo | menos de 250 mm |
| Ranhura da armadura | ranhura par |
| Número de voltas | 0~9999 |
| Diâmetro do comutador | 8~40 mm |
| Velocidade de enrolamento | 0~2500 rpm |
| Potência do motor de enrolamento | 1,5KWX2 (braço voador esquerdo, braço voador direito) |
| Velocidade de detecção do ângulo | 0~3000 rpm |
| Potência do motor de detecção do ângulo | 0,75KWX1 |
| Pressão de alimentação de ar | 4~6 Kg/cm2 |
| Potência total | 4,0 KW |
| Tensão | trifásico AC 380V 50/60 Hz |
| Peso | 1250 KGS |
| Dimensão | 2000 (comprimento) X1000 (largura) X1800 (altura) mm |
| Tamanho do pacote | 1800*1510*1920mm é cerca de 5,2 CBM |
Peças Principais:
PLC Mitsubishi do Japão
Sistema de controle de servo motor Mitsubishi ou Panasonic do Japão
Sistema de tela sensível ao toque colorido de 5,7’’
Cilindro SMC
Sugestão:
Tentamos enrolar armaduras em sua máquina WIND-STR,
e descobrimos que há alguns aspectos que sua armadura pode melhorar,

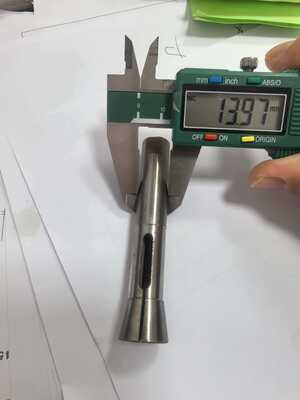

1. O eixo não está reto quando você insere o eixo para empilhá-lo, ele se dobra em algumas áreas,
2. O papel isolante não está colando perfeitamente na ranhura
O acima é apenas para sua informação, o que estamos fazendo agora é deixar a máquina de enrolamento
adaptar-se às suas amostras atuais.
Clique na imagem abaixo para ver o vídeo
