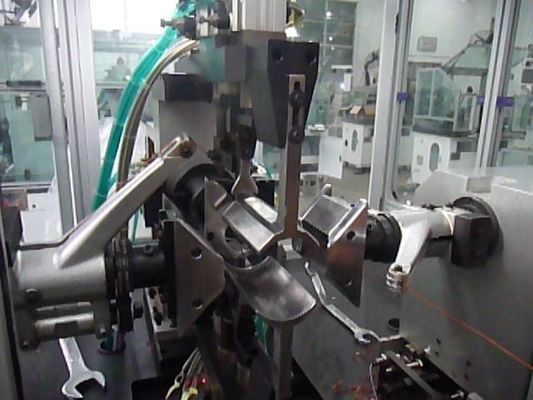

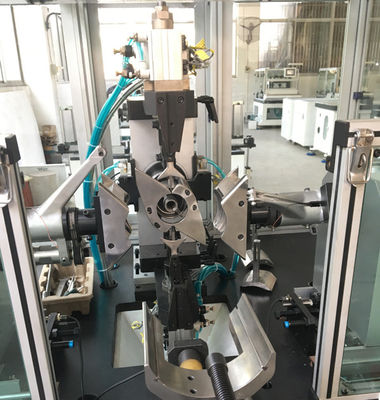

Máquina de enrolar rotor de enrolador de armadura com comutador com duas ranhuras PMDC motor
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Tipo da armadura: | Tipo de escorrega, tipo de elevador, não tipo de gancho | Fabricação da armadura: | Outros aparelhos de construção civil |
|---|---|---|---|
| Flutuação de vento: | Máquina de enrolamento dobro dupla do regaço do inseto | Faixa de fios manipulados: | Normalmente 0,20 ~ 1,2 mm, Máxima máquina de fio manuseado 1,35 mm (cerca de AWG16) |
| Estaca do rotor do blindagem: | Empilhadeira reta ou inclinada com posicionamento inicial diferente | Método da operação: | Passo, Automático, JOG |
| Realçar: | Máquina de enrolar bobinas de armadura,Máquina de equilíbrio dinâmica |
||

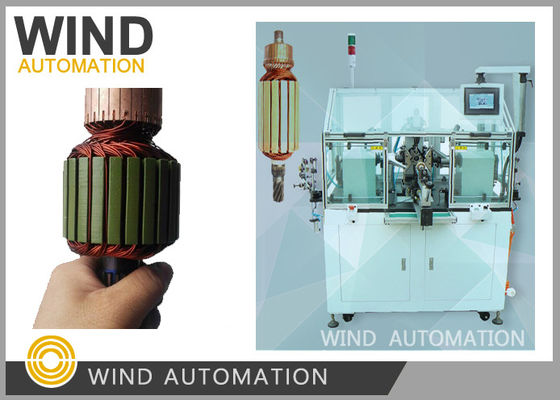

Comutador com duas ranhuras PMDC Motor Armature Winder Rotor Winding Machine
Aplicação:
Armadura de revestimento para comutadores de tipo ranhurado, aspiradores de pó, martelos, ferramentas eléctricas
As armaduras do tipo gancho/tango são fáceis de enrolar, enquanto as armaduras com ranhuras requerem uma tecnologia de enrolamento mais complicada.
Porque é que os fabricantes de motores usam comutadores com ranhuras?
Um motor comutador de ranhuras poderia usar menos materiais de cobre e funcionar mais tempo do que um motor comutador tipo tang
Vantagens:
1. Armadura de tipo ranhura com cabos finos e espessos, manipulada por uma máquina de enrolar automática,
Máquina teve um bom feedback de enrolar um pequeno 0,25mm fio de diâmetro armadura
2. ter boa adaptação para comutador tipo ranhura com sulco,
Não é necessário trabalhar com uma máquina especial de corte por subtração de ranhuras
3Recebi bons comentários em aplicação ampla dos clientes
4. 98% taxa de rendimento acima garantida quando a qualidade do comutador slot é boa
5Até agora é a melhor máquina na China para enrolar armadura tipo ranhuras.
Características:
|
Arremelhos de perna com arame de dupla flecha
gama de calibre |
Normalmente.0.20~1.2mm, Máxima máquina de manuseio de arame 1.35mm
(cerca de AWG16)
|
|
Tipo de comutador de blindagem |
Tipo de escorrega, tipo de elevador, não tipo de gancho
|
|
De potência superior a 1000 W |
Você só precisa carregar e descarregar armadura, outras ações como
O acoplamento, o enrolamento, a indexação e o corte são enrolados por máquina
Automaticamente
|
O enrolamento e a soldagem são os dois processos mais improtantes na construção de motores, WIND-ST-TD2B enrolamento
A máquina é destinada principalmente ao enrolamento automático de torno, com uma armadura de comutador tipo ranhurado, conforme indicado a seguir:

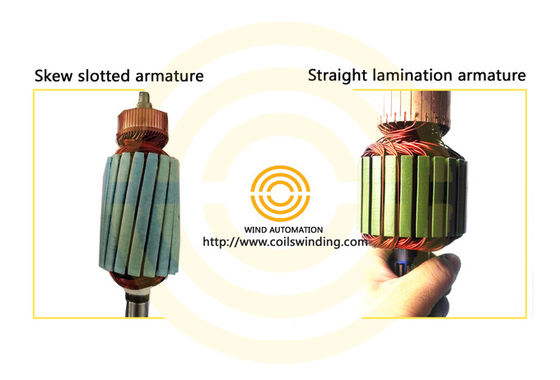

Comutador com ranhuras, com armadura de empilhadeira recta e rotor de laminação esquivada por enrolador de armadura
Pergunta e resposta:
Q: Relação entre o tamanho do fio e o tamanho da ranhura do fio (Longo, largura e profundidade)?
R: A fenda do fio deve ter espaço suficiente para que o fio fique dentro do tamanho do fio 17AWG (1,15 mm),
Fenda: largura da lâmina 1.143, comprimento = 7,14 mm, profundidade = 5,95 mm
e pensamos que se a profundidade é maior, o fio pode adquirir mais espaço para ficar dentro da fenda,
enquanto a profundidade é mais, o comprimento é mais também,
P: Como resolver se houver uma questão de indexação?
R: Pode verificar se o comutador foi pressionado de forma consistente
Localização de acordo com a pilha de armaduras?
As marcas do comutador são consistentes.
Porque comutador armadura e posição de pilha é muito importante para a indexação consistentemente
Como fazer o teste de buraco de alfinete para a armadura da ferida para verificar a qualidade da armadura da ferida?
Etapas de operação paraEnsaio de buraco de alfinete em salmoura para fios esmaltados.
1. Preparar amostras de arame de cobre ou armadura de feridas de acordo com os requisitos
2. Conecte a fonte de alimentação, ligue a energia, ajustando o botão de ajuste do medidor de tensão de CC,
O valor da tensão é de 12 V.
3A amostra de fio de cobre ou de ferida foi imersa em 0,2% da concentração da solução salina.
(principal Ingredientes: água, sal, álcool puro 3%)
Na amostra, o elétrodo negativo ligado à fonte de alimentação de corrente contínua, a energia de corrente contínua ligada à
solução positiva.
4.Dentro de um minuto, observar a alteração da amostra, se a amostra não apresentar alterações óbvias, indicando:
que a amostra sem buraco de alfinete, se o vermelho e o fenômeno de penetração em torno da amostra você
precisam prestar atenção a, neste momento, explicar o buraco de alfinete, contar cuidadosamente, há o fenômeno de um
Há alguns buracos de alfinete.
5Após a experiência, desligue a energia e tire a amostra.
- Não.Clique na imagem abaixo para ver o vídeo
