Como fazer enrolamento sem slot com método semiautomático totalmente automático
|
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Doença: | Novo | Eixo: | 4 eixo |
|---|---|---|---|
| Estação de trabalho: | Estação única/estação dupla | Velocidade de enrolamento: | Max. 400RPM de acordo com o calibre do fio, tamanho do estator |
| Tipo automático: | Totalmente Automático | Cor da máquina Motivo de enrolamento: | Requisito branco ou por cliente |
| Enrolamento do motor: | Para máquinas e aparelhos de fabricação de máquinas e aparelhos | Pós-venda: | Engenheiros disponíveis para fazer manutenção em máquinas no exterior |

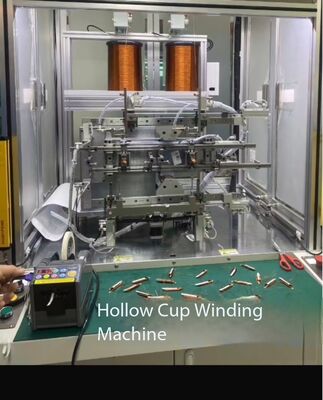

Como Fazer Enrolamento Sem Ranhuras de Forma Semi-automática e Totalmente Automática WIND-BLDC
Aplicação da Máquina de Enrolamento Sem Ranhuras:
Motor sem núcleo de peso ultraleve, resposta rápida e alta eficiência
Motor DC com ímã permanente e enrolamento sem núcleo
Sem Núcleo (DC) - Sem Ranhuras (EC)
Máquina de Enrolamento Sem RanhurasParâmetro:
| Modelo | WIND-3S-Slotness |
| Pilha de Enrolamento | Estator em ranhura |
| Estação | Quatro estações autônomas ou totalmente automáticas |
| Diâmetro do fio | 0.1-1.2mm (de acordo com a taxa de preenchimento da ranhura do estator e a largura da ranhura) |
| Estágios de produção |
Consiste em 4 máquinas com função e processo abaixo 1. Enrolamento automático 2. Achatamento por prensagem a quente 3. Pré-formação 4. Formação redonda
|
| Configuração do programa |
O passo máximo é de 200 passos. O programa do sistema armazena 10 conjuntos, que é maior do que o armazenamento pode ser carregado pelo computador e baixado com armazenamento ilimitado.
|
| Velocidade de enrolamento | Máx. 400rpm (de acordo com o tamanho do fio, comprimento da pilha e tamanho do estator) |
| Eixo | 4 eixos |
| Potência Total | 8KW |
| Entrada | AC380V ±10% 3 fases 50/60Hz |
| Fonte de ar | 0.4~0.7Mpa |
| Tamanho da máquina | Aproximadamente 1000(L)×800(P)×1800(A)mm |

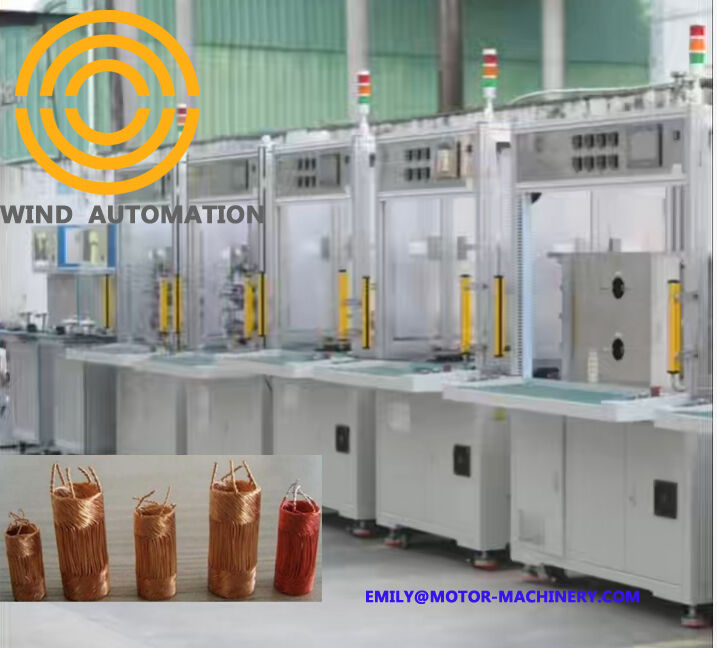

O enrolamento sem ranhuras consiste em 4 máquinas com função e processo abaixo
1. Enrolamento automático
2. Achatamento por prensagem a quente
3. Pré-formação
4. Formação redonda
Nos quais os processos mais desafiadores não são o enrolamento em si,
mas os processos subsequentes de prensagem a quente e formação redonda (formação de canto superior/inferior)
que determinam em última instância a precisão dimensional e o desempenho do motor.

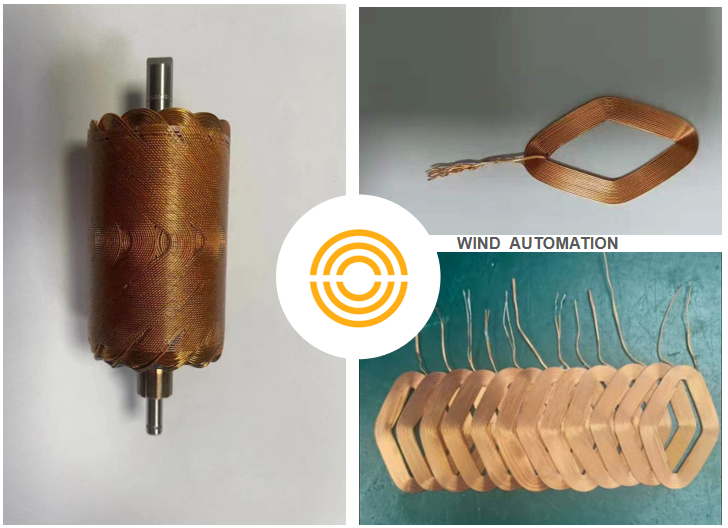

O método de enrolamento e o processo de enrolamento podem ser amplamente aplicados para lidar com os enrolamentos abaixo
1. Enrolamento reto
O processo de enrolamento formando um processo de enrolamento concentrado
Processo de enrolamento, o fio esmaltado primeiro enrolado em um molde de formação de acordo com as espiras necessárias,
E depois moldado em um enrolamento completo em um mandril de deposição de fio,
Adesivo é aplicado em ambas as extremidades para solidificar a estrutura da bobina
2. Enrolamento inclinado (Concêntrico)
Este método apresenta fios inclinados em um certo ângulo em relação ao eixo do induzido
Este design permite o enrolamento contínuo, melhorando a densidade da bobina e o desempenho magnético
3. Enrolamento em sela
Perguntas e Respostas:
1. Qual é o tempo de ciclo de enrolamento dos motores brushless abaixo?
2. Precisamos usar revestimento eletrostático das ranhuras para usar sua máquina?
3
Abaixo amostras e desenhos são necessários para fabricação e comissionamento da máquina:
1. Desenho CAD da laminação do estator para verificação da taxa de preenchimento da ranhura
2. Diagrama de enrolamento
3. Fio de cobre 1 rolo suficiente para enrolar 2 estatores
4. O estator possui local de encaixe para posicionamento
Peças Principais
| Nº. | Nome | Marca | Observação |
| 1 | PLC | YASKAWA | |
| 2 | Servo Motor | YASKAWA | |
| 3 | Tela sensível ao toque | Weinview | |
| 4 | Sensor | OMRON | |
| 5 | Unidades elétricas | Schneider | |
| 6 | Unidades pneumáticas | Xinchen | |
| 7 | Rolamento de esferas | NSK | |
| 8 | Guia de parafuso | HIWIN | |
| 9 | Correia dentada | Gates | |
| 10 | Fonte de alimentação | Mean Well | |
| 11 | Tensionador | ETA-1000/L-R | |
| 12 | Redutor | Nidec-SHIMPO | Estator pesado precisa de redutor de motor |
Por favor, clique no link da imagem abaixo para ver o vídeo da máquina de enrolamento sem ranhuras
Existem máquinas autônomas e linhas automáticas que podem realizar o enrolamento sem ranhuras
https://youtube.com/shorts/0-s0o-bNF-o
