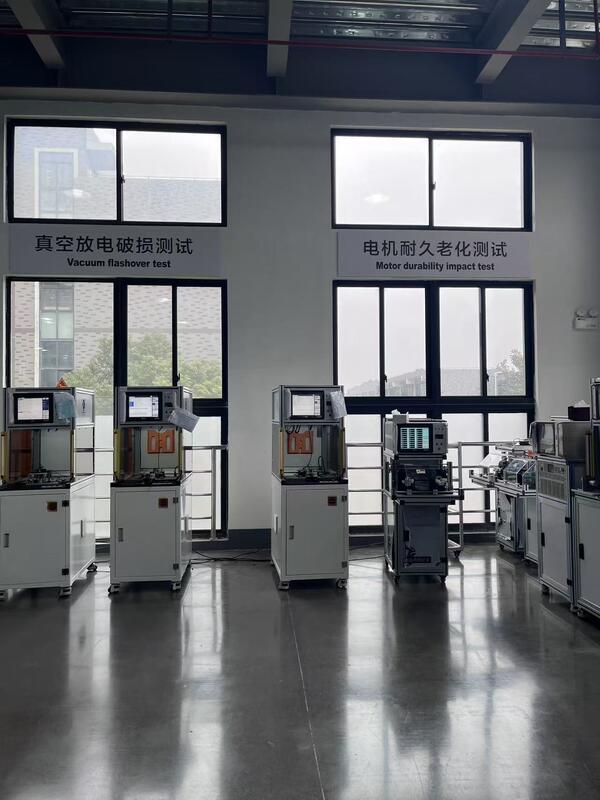

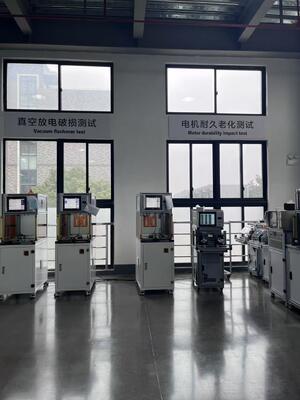

Como testar o estator do motor do drone em condição de vácuo

Como testar o desempenho elétrico do estator  sob condições de vácuo:

1. Vantagem

1) Fixador de fixação rápida pode ser equipado para 3 fios terminais

2) Pneumatic fixture é amplamente utilizado para testar 3 fios terminais ou 6 fios de ponta

2. Item de teste: todos os itens de teste podem ser realizados sozinhos ou em conjunto.

1) Teste de resistência DC

Faixa de teste: 0,01Ω - 1000Ω

Loop de teste: 6 loops (escalável)

Tolerância: ±0,5%

Método de teste: Quatro pontos, com função de correção automática de temperatura ambiente

2) Teste de indutância (incluindo teste de balanceamento de 3 fases)

Faixa de teste: 10mH – 500mH

Loop de teste: 6 loops (escalável)

Tolerância: ±2,5%

Método de teste: Quatro pontos

3) Isolamento espira a espira

Alta tensão de pulso: 100V-3000V (100V / passo)

Pico de pulso: 0,5mseg

Frequência de amostragem: 1-40 MHZ

Loop de teste: 6 loops (escalável)

Tolerância: ±2,5%

Método de julgamento: julgamento de diferença de área (sensível à indutância e perda de energia)

Forma de onda padrão é Branca, forma de onda OK é Verde, forma de onda NG é Vermelha

4) Resistência de isolamento

Tensão: DC500V /1000V

Tempo de teste: 1-10s (ajustável)

Faixa de julgamento: 1-1000 MΩ

Tolerância: ±2,5%

5) Isolamento entre fases

Tensão: DC500V /1000V

Tempo de teste: 1-10s (ajustável)

Faixa de julgamento: 1-1000 MΩ

Tolerância: ±2,5%

6) Hipot entre fases

Tensão: AC100-3000V (100V/passo)

Tempo de teste: 1-10s (ajustável)

Faixa de julgamento: 0,1 mA -- 20 mA

Tolerância: ±2,5%

7) Hipot (com detecção de arco)

Tensão: AC100-3000V (100V/passo)

Tempo de teste: 1-10s (ajustável)

Faixa de julgamento: 0,1 mA -- 20 mA

Tolerância: ±2,5%

8) Balanceamento de resistência

Método de teste: Amostragem de resistência DC

Tempo de teste: 0,1s

Método de julgamento: método de porcentagem adotado para julgar a diferença de resistência DC entre enrolamentos.

3. Tempo de teste
