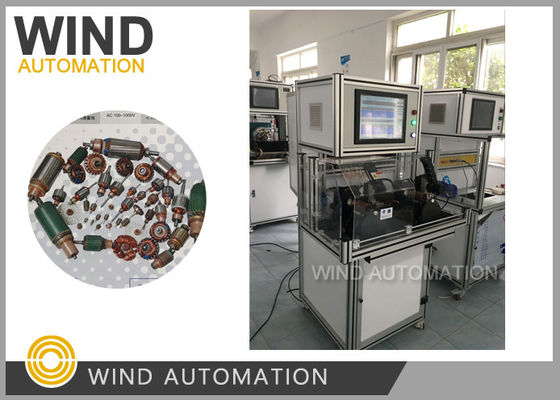

Equipamento de ensaio de armadura de arranque gira o rotor durante a estação dupla WIND-ATS-02
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Condição: | Novos | Certificado: | Principais partes CE |
|---|---|---|---|
| Estação de trabalho: | Estação Dupla | Tipo da automatização: | Totalmente automático |
| Exibição do conteúdo do elemento de ensaio: | Exposição intuitiva do resultado da análise na tela um por um | Entalhes da armadura: | 13, 17, 19 (poucos), 21,23,25,27, 28,29,33slots (comuns) |
| Destacar: | equipamento de teste de alta tensão,Máquina de testes da armadura |
||
Máquina de Teste de Armadura de Partida - A Correia Gira o Rotor Durante o Teste WIND-ATS-02
Aplicação:

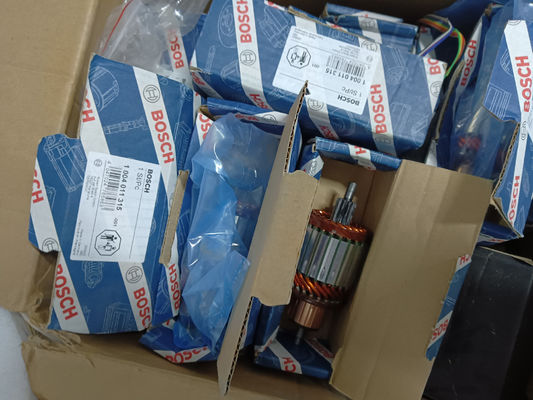

Armadura de partida até 36 ranhuras
cobrindo 13, 17, 19 (poucos), 21, 23, 25, 27, 28, 29, 33 ranhuras (comum)
Vantagens:
1. Conceito moderno de posicionamento inicial, em comparação com o testador de armadura de partida tradicional,
o operador não precisa verificar o posicionamento inicial manualmente,
Torna o teste conveniente e mais fácil.
2. 100% de feedback satisfeito dos fabricantes de armaduras de partida.
Perguntas e Respostas:
Sobre sua máquina de teste, você poderia me explicar melhor sobre aquela correia que gira a
armadura durante o teste? Por que precisa girar, é melhor do que as comuns?
Você fez uma boa pergunta sobre a correia para girar, Sim, é melhor do que as comuns,
A rotação da correia do testador de armadura WIND-ATS-02 serve para posicionar automaticamente a ranhura da armadura,
como você pode ver, algumas armaduras universais têm ranhuras óbvias para posicionamento, enquanto a armadura de partida
não tem ranhura óbvia para posicionamento,
Se não houver o posicionamento automático, o operador precisa posicionar a armadura de propósito toda vez que ele
carrega na armadura.
Dados Técnicos:
| Itens de Teste | Descrição do Teste | Resultado do Teste |
| Resistência barra a barra | 0.01mΩ~10mΩ | ≤±0.5% Escala total |
| Resistência de soldagem | 0.01mΩ-10mΩ | ±10μΩ |
| Resistência cruzada 180℃ | 0.01mΩ-10mΩ | ≤±1.5% Escala total |
| Surto | 100-1000Vpp (Máx. 36 conjuntos de forma de onda) | ±5% |
| Resistência de isolamento | DC 500V |
0.1-500MΩ ≤±5% Escala total |
| Hipot | AC 100-1000V |
0-20mA ≤±.5% Escala total |
1. Resistência barra a barra, 0.01mΩ~10mΩ (Fora da faixa, exibe OVER)
Medição de quatro terminais para garantir a precisão
2. Resistência de soldagem, 0.001mΩ-10mΩ (Fora da faixa, exibe OVER)
Medição de seis terminais para garantir a precisão
3. Resistência cruzada 0.01mΩ-10mΩ
Medição de quatro terminais para garantir a precisão
4. Surto 100-1000V (100V/vez)
Crista de pulso: 0.5u seg, Frequência 1~40MHz
Forma de onda padrão é Write, forma de onda OK é Verde, forma de onda NG é Vermelho
5. Resistência de isolamento DC 500V
Tempo de teste: 1~10s (0.1s/vez)
Faixa: 1~500MΩ
Precisão: ≤±5%
6. Hipot AC 100-1000V
Tempo de teste: 1~10s (0.1s/vez)
Barras do comutador da armadura ≤ 36 barras
Tempo de ciclo do painel de teste: 8~9s (de acordo com 33 barras)
13, 17, 19 (poucos), 21, 23, 25, 27, 28, 29, 33 ranhuras (comum)
Configuração Principal:
Tela sensível ao toque de 15’’ Chip de amostragem: BB Relé: NAIS Relé de alta tensão: Meder
Peças pneumáticas: Airtec
Potência: AC 220V, 50Hz
Pressão de ar: 0.4~0.6MPa
Temperatura: 0~45℃
Dimensão: 950mm*1250mm*580mm
Código HS: 9030390000
Exemplo de Pós-Venda
Recebemos a foto e o vídeo anexados do seu engenheiro hoje,
Nosso engenheiro confirmou que esta porca do cilindro foi ajustada fora da faixa de curso do cilindro devido à operação inadequada do seu engenheiro (a porca e o cilindro são um conjunto inteiro),
Você pode precisar enviar todo o cilindro com a porca para que possamos repará-lo ou substituí-lo,
O custo relacionado será arcado por sua empresa, por favor, observe,
E por favor, informe seu engenheiro para operar a máquina de maneira adequada,
Obrigado pela sua cooperação!
Nosso engenheiro confirmou que o cilindro de ar enviado pelo seu engenheiro foi ajustado além do curso, fazendo com que o cilindro de ar não funcionasse (a porca é uma parte do cilindro de ar, eles são um todo).
Nosso engenheiro confirmou que este cilindro de ar foi testado e não precisa ser ajustado novamente. Mesmo que precise ser ajustado, é um ajuste fino e não pode exceder o curso.
Solução: Envie o cilindro de ar inteiro para reparo ou substituição,
Devido à operação inadequada, a substituição de peças e a visita do engenheiro, nossa empresa precisa cobrar uma taxa.
E este cilindro de ar é uma peça comprada externamente e já passou do período de garantia. Se precisar de reparo ou substituição, o fornecedor do cilindro de ar cobrará uma taxa.
