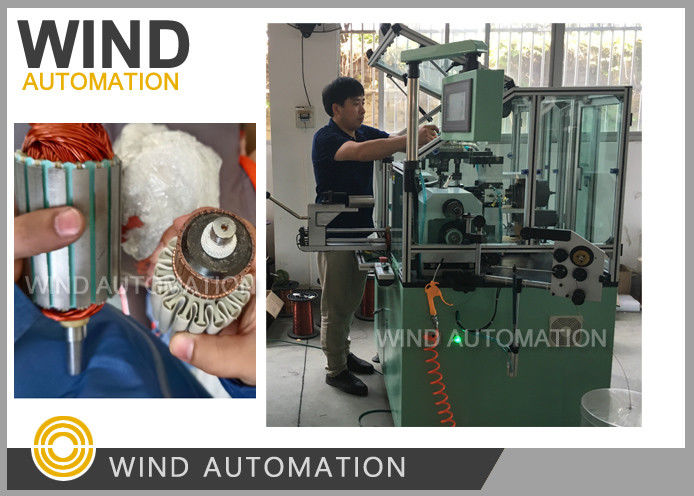

Como produzir armadura de motor de corrente contínua com máquina de enrolamento automática de duplo voador
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Tamanho do fio manuseado: | Normalmente 0,20 ~ 1,2 mm (AWG17 ~ AWG32) | Máximo fio manipulado: | 1.35mm (cerca de AWG16) |
|---|---|---|---|
| Flutuação de vento: | Máquina de enrolar as pernas com duplo volante | Fabricação da armadura: | Outros aparelhos de construção civil |
| Estaca do rotor do blindagem: | Empilhadeira reta ou inclinada com posicionamento inicial diferente | Método de operação: | Passo, Automático, JOG |
| Destacar: | Máquina de enrolar de armadura de dupla flecha,Máquina automática de armadura de motores CC,Máquina de enrolar armaduras com garantia |
||

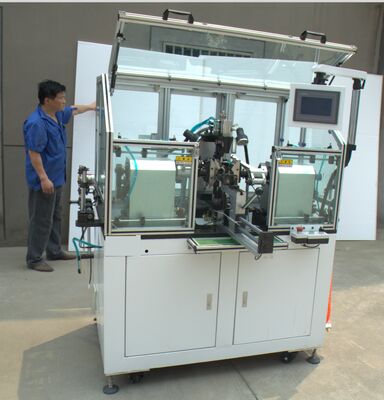

Comutador sem gancho Armatura Dual Flyer Winding Winder
Para aspiradores de pó, martelos, motores de ferramentas eléctricas WIND-ST-TD2B
Dados principais e aplicação do enrolador:
Armadura de revestimento para comutadores de tipo ranhurado, aspiradores de pó, martelos, ferramentas eléctricas
com um comprimento de diâmetro não superior a 50 mm,
o fio de cobre para a área de fenda do fio do comutador
| Informações sobre armaduras | Tamanho | Observação |
| Diâmetro do fio de cobre | 0.20~1.2mm | AWG17 ~ AWG32 |
| Intervalo de diâmetro da armadura | 20 a 90 mm | 0.787' ~ 3.543' |
| Comprimento da pilha de armaduras | 10~130 mm | 0.394' ~ 5.118' |
| Diâmetro do comutador | 8 ~ 60 mm | 0.315'~2.362' |
| Número de ranhuras da armadura | Caça-níqueis pares e ímpares | |
| Não. | 0~99999 | |
| Velocidade do Fork | 0~2000RPM | |
| Velocidade de indexação | 0~2500 RPM | |
| Potência total | 3.5KW | |
| Método de operação | Passo, Automático, JOG | |
| Fonte de energia | AC380V 50/60Hz | Fase 3 |
| Fonte de ar | 5 a 7 kg/cm2 | 00,5-0,7 MPa |
| Peso bruto | cerca de 1000KGS | |
| Dimensão | 1530 mm x 1280 mm x 1650 mm |
Configuração principal do enrolador de armadura:
PLC: Mitsubishi
Sistema de comando por servo: DELTA
Ecrã táctil: MCGS7062KS
Sistema pneumático: AIRTAC
Tensão: tensão de histerese
Direcção linear: HIWIN
Principais componentes elétricos: Coreia e Japão
Vantagens do enrolador de armadura/rotor:
1O enrolador de armaduras WIND-ST-TD2B é uma máquina dedicada para enrolar o tipo de ranhuras
Não há armadura de comutador de gancho, obter uma boa adaptação para comutador de tipo ranhura com ranhura
2. Não é necessário trabalhar com uma máquina especial de corte de slotting designado
3Em comparação com a armadura de tipo gancho, a armadura de tipo ranhura poupa fio de cobre e reduz o custo,
Mas enrolar armaduras tipo ranhuras pode ser um desafio.
porque o enrolador de armadura commutador tipo ranhura é diferente do enrolador de armadura tipo gancho
WIND-ST-TD2B é o melhor enrolador para comutador tipo ranhurado na China durante fabricantes de máquinas
4. 98% taxa de rendimento acima garantida quando a qualidade do comutador slot é boa

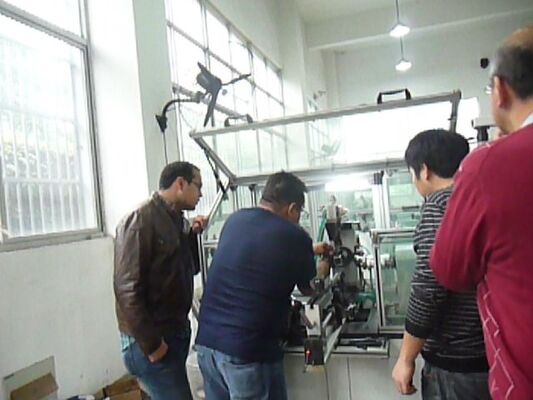

Processo de funcionamento da máquina de enrolamento de armaduras:
O operador só precisa carregar e descarregar a armadura,
Outras acções, como o gancho, o enrolamento, a indexação e o corte, são processos automáticos.
O enrolamento e a soldagem são os dois processos mais improtantes na construção de motores, WIND-ST-TD2B enrolamento
A máquina é destinada principalmente a enrolar automaticamente um armatório de comutador de tipo ranhurado, tal como se segue:
1. Armaduras de empilhadeira reta e
2. Rotor de laminação esquivada
O propósito destes enroladores de armadura é criar uma bobina de enrolamento de campo magnético.
quando uma corrente é executada através deles,
