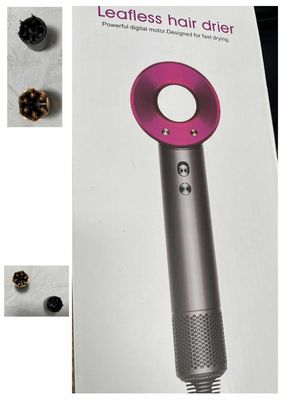

Como produzir motor de secador de cabelo sem folhas estator secador rápido soprador de ar digital poderoso
|
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Condição: | Novos | Eixo: | linha central 4 |
|---|---|---|---|
| Estação de trabalho: | Estação única/estação dupla | Velocidade de enrolamento: | Max. 400RPM de acordo com o calibre do fio, tamanho do estator |
| Tipo automático: | Totalmente automático | Cor da máquina Motivo de enrolamento: | Branco ou por cliente |
| Enrolamento do motor: | Para máquinas e aparelhos de fabricação de máquinas e aparelhos | Após vendas: | Engenheiros disponíveis para serviços de máquinas no exterior |
Como produzir motor de secador de cabelo sem folhas estator secador rápido soprador de ar digital poderosoEquipamento de controlo de velocidade

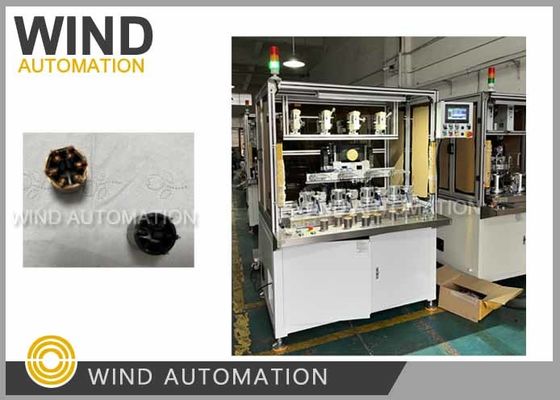

Aplicação da máquina de enrolar dentes de estator:
Fazer bobinas em dentes para estator inslot, tais como 36 slots estator,
Máquina de enrolar estatorParâmetro:
| Modelo | WIND-BLDC-2,4 |
| Empilhadeira | Estator de inserção |
| Estação | Estação única |
| Diâmetro do fio | 0.1-1.2 mm ((de acordo com a taxa de enchimento das ranhuras do estator e a largura das ranhuras) |
| Tamanho do estator | Diâmetro externo: máximo 230 mm (9,055') Diâmetro interno: Min.10 mm (0,394'") Peso da pilha: Máximo 10 kg (lbs) Comprimento da pilha: Máximo 100 mm (3,94 ̊) |

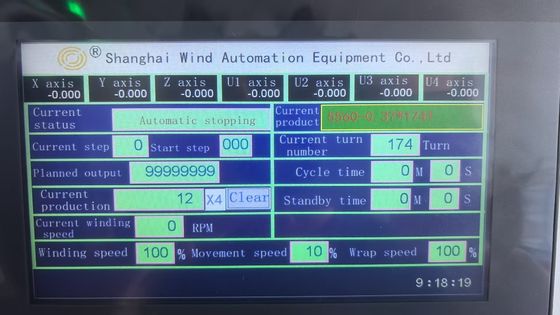

| Configuração do programa |
O programa de sistema armazena 10 conjuntos, que é maior do que o armazenamento pode ser carregado pelo computador e baixado com armazenamento ilimitado.
|
| Velocidade de enrolamento | Max.400rpm ((de acordo com o tamanho do fio, comprimento da pilha e tamanho do estator) |
| Eixo | 4 eixos |
| Potência total | 8KW |
| Input | AC380V ±10% 3 de fase 50/60Hz |
| Fonte de ar | 0.4~0.7Mpa |
| Tamanho da máquina | Aproximadamente 1000 mm (W) × 800 mm (D) × 1800 mm (H) |
Pergunta e resposta:
1Qual é o tempo de ciclo de enrolamento dos motores sem escovas abaixo?
O estator tem um diâmetro exterior de 230 mm.
O diâmetro interno é de 167,2 mm.
O comprimento do estator é de 10 mm a 100 mm, mas agora temos pedidos para pilha de 10 mm de comprimento.
Há 40 voltas por cada dente com 4 fios de 0,4 mm de diâmetro em paralelo.
Tempo de ciclo: Fou enrolar cada estator mencionado acima custa 10 minutos por peça
2Precisamos de usar revestimento eletrostático das ranhuras para usar a sua máquina?
A máquina é projetada para o seu maior comprimento estator, para um estator tão grande, deve ser muito pesado
pelo menos 5 kg, então durante o enrolamento, precisamos adicionar um redutor para deixar o enrolamento suave e não influenciado,
Há 40 voltas por cada dente com 4 fios de 0,4 mm de diâmetro em paralelo.
Os teus fios e voltas são demais para a área de slots,
O fio de camada superior irá pressionar o fio de camada inferior,
A camada superior do fio cairá,
Sugestão de automação eólica:
1Sugerimos uma tampa de isolamento e podemos desenhar a tampa.
Se a demonstração de enrolamento mostrar que é necessária uma tampa de isolamento
Pode referir-se aoMáquina de enrolar estator de revestimento eletrostático de 36 ranhurasvídeo,
É a mesma forma de sinuosidade que a sua mas tem muito poucas voltas (menos de 30 voltas)
2Se você não quer investir as ferramentas para fazer as tampas de plástico e
O material deve resistir a 155 graus Celsius
Pode usar 0,7mm para 0,8mm fio único em vez de
com 2 fios de diâmetro 0,56 mm ou 4 fios de diâmetro 0,4 mm
- Não.
São necessárias as amostras e desenhos a seguir indicados para a fabricação e colocação em serviço da máquina:
1.Desenho CAD da laminação do estator para verificar a taxa de enchimento do espaço
2Diagrama de enrolamento
3Um cabo de cobre é suficiente para enrolar dois estadores.
4. O estator tem posicionamento lugar de fenda
Principais partes
| - Não, não. | Nome | Marca | Observação |
| 1 | PLC | YASKAWA | |
| 2 | Servo motor | YASKAWA | |
| 3 | Ecrã táctil | Weinview | |
| 4 | Sensor | OMRON | |
| 5 | Unidades eléctricas | Schneider | |
| 6 | Unidades pneumáticas | Xinchen | |
| 7 | Rolamentos de esferas | NSK | |
| 8 | Guia de parafuso | HIWIN | |
| 9 | Faixa de regulação | Portões | |
| 10 | Fornecimento de energia | Bem intencionado. | |
| 11 | Tensificador | ETA-1000/L-R | |
| 12 | Redutor | Nidec-SHIMPO | Estator de elevação precisa de motor de redução |
Por favor, clique na imagem abaixo para ver vídeo máquina de enrolamento estator
