Outrunner Stator máquina de enrolamento ventilador motor ventilador rotor externo enrolador
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Condição: | Novos | Certificado: | CE |
|---|---|---|---|
| Estação de funcionamento: | Estação Dupla | Velocidade de enrolamento: | Max. 1500RPM de acordo com o Wire Gauge |
| De tipo automático: | Totalmente automático | Cor da máquina: | Branco ou por cliente |
| Após-vendaVelocidade do vento: | Engenheiros disponíveis para serviços de máquinas no exterior | ||
| Realçar: | Máquina de enrolar folhas,Enrolamento sem escova do motor |
||

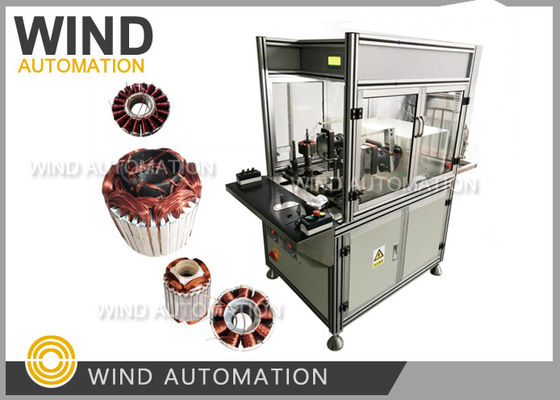

Ventilador de motor de ventilador de rotor externo de enrolador Outrunner Stator máquina de enrolamento O WIND-8002B
Aplicação:
Ventilador de teto Ventilador de teto, rotor externo, BLDC Motor Outrunner,
Estator externo de grande tamanho
Vantagens:
|
Totalmente automático |
Enrolamento automático, correlação automática, indexação automática
|
|
Classe de caixas |
2 a 24 slots
|
|
Cabos muti manipulados |
30 pcs fios
|
Parâmetro:
Diâmetro do fio: 0,05 ~ 0,45 mm
OD do estator: 50 mm a 137 mm (outro tamanho feito sob medida)
Altura do estator: 10 mm a 100 mm
Opção de operação: Automático
Arredondamento automático, indexação automática, arranjo automático de arredondamento, fixação e corte automáticos
- Não, não. : abaixo de 48 slots
Fornecimento de energia: AC220V 50/60Hz
Peso: cerca de 500 kg
Dimensões: 1600 ((L) x 900 ((W) x 1600 ((H) mm
Pergunta e resposta:
Primeira pergunta:
Somos um fabricante de motores e ventiladores no país X,
Procuramos uma máquina de enrolar para o motor do rotor externo.
O diâmetro do estator é de 110 mm e a altura é de até 80 mm.
Os arranjos de enrolamento são de 2, 4 e 6 postes.
Por favor, avise-me se tiver uma máquina de enrolar adequada.
Resposta:
Podemos saber abaixo as informações para recomendar a máquina adequada?
1. No. de fenda do rotor (24 fendas ou 36 fendas ou outras fendas)
2- Tamanho do rotor (110mm), um deles altura 80mm, que tal outra altura,
Motor de ventilador sempre tem tipos de altura de pilha
3O diagrama de enrolamento do estator deve ser alterado para ser compatível com a máquina (agora é produzido à mão)
4. fase única ou três fases e quantos pólos separadamente, por favor, faça uma lista
Podemos sugerir diagrama de enrolamento por fase do motor e polos
Pergunta 2:
Como é que a máquina de enrolar o estator faz o posicionamento inicial?
Resposta:
A máquina usa dentes ou ranhuras na pilha estator para fazer o posicionamento inicial
Abaixo está um exemplo de posicionamento dos dentes
São necessárias as amostras e desenhos a seguir indicados para a fabricação e colocação em serviço da máquina:
1Estaca de estator 5pcs sem enrolamento
2Estator de ferida 1pc
3Um cabo de cobre é suficiente para enrolar 10 estadores.
4Desenho de laminação do estator e desenho de enrolamento
Clique na imagem abaixo para ver o vídeo
