20, 28,35,42Máquina de enrolar de estator de motor a passo da série 57 com quatro agulhas BLDC Winder
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Condition: | New | Needle No.: | Two needles wind 2poles per time |
|---|---|---|---|
| Working station: | Single station 8poles can be wound 4times | Winding Speed: | 300RPM To 500RPM according Wire Gauge |
| Automatic Type: | Fully Automatic | Machine Color: | White or Per Customer Requirement |
| Após vendas: | Engenheiros disponíveis para serviços de máquinas no exterior |
20, 28,35,42Máquina de Enrolamento de Estator de Motor Passo da série 57 com Quatro Agulhas BLDC Winder
Aplicação:

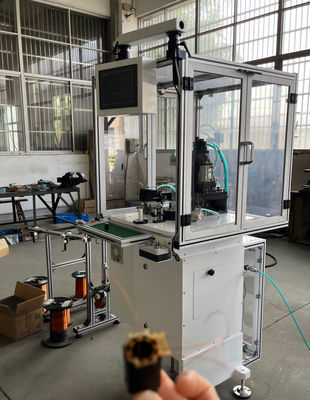

A máquina de enrolar agulhas com motor passo a passo WIND-1B-TSM pode enrolar duas ranhuras de uma só vez,
cobrindo 6 postes, 8 postes, 9 postes, 10 postes, 12 postes, 14 postes, 18 postes
Vantagens:
Rápido e flexível, enrolamento da agulha do estator do motor a passo com 2 faixas de enrolamento de cada vez
2 Bocas de enrolamento funciona como um enrolador BLDC estator de duas estações e estável do que 2 estações enrolador máquina
Parâmetro:
Diâmetro do fio: 0,08 ~ 0,8 mm
Identificador do estator: 15 mm~65 mm
Altura da pilha: 7-100 mm
Turnos n.o 0-9999
Opção de operação: passo a passo/automático
Pólos do estator: 6 polos, 8 polos, 9 polos, 10 polos, 12 polos, 14 polos, 18 polos (feito sob medida)
Pressão do ar:00,5-0,7 MPa
Potência: 1 kW, fase única, AC220V 50/60Hz
Peso: cerca de 450 kg Dimensões: 1600 (L) x 1000 (W) x 1500 (H) mm
Configuração:
Mitsubishi PLC
Ecrã táctil de interface homem-máquina incorporado
Motor passo-a-passo de alta potência
cilindro de ataque aéreo
|
Características da máquina de enrolamento por estator tipo 1:
|
Confirmação: sim/não.
|
||
| 1 | Diâmetro do tubo do estator | 70 mm | - Sim, sim. |
| 2 | Largura do tubo do estator | 15 mm | - Sim, sim. |
| 3 | Número de eixos | 4 mínimos | Não |
| 4 | Tolerância de coordenadas de linha | ±0,01 mm | - Sim, sim. |
| 5 | Tolerância de coordenadas angulares | ±0,5 minuto angular | - Sim, sim. |
| 6 | Passagem do eixo | Mínimo de 100 mm | - Sim, sim. |
| 7 | Velocidade de enrolamento | 10 60 ventos prm | Sim, 350~400 RPM |
| 8 | Stator max. Diâmetro externo | 63 mm | - Sim, sim. |
| 9 | Estator Diâmetro interno | sem limites | > 15 mm |
| 10 | Comprimento máximo do estator com as partes dianteiras | 80 mm, no mínimo | - Sim, sim. |
| 11 | Comprimento mínimo do estator com as partes dianteiras | 15 mm | - Sim, sim. |
| 12 | Soluções para estator | sem limites | Não, não.6,8,9,10,12,14, 18 ranhuras |
| 13 | Largura mínima da ranhura | 0,8 mm | - Sim, sim. |
| 14 | Diâmetro do fio de trabalho | 0,063 0,315 mm (gêmeos) | - Sim, sim. |
| 15 | Número de fendões | 2 | Não, dois bicos, um fuso |
| 16 | Número de tensores | 2 | - Sim, sim. |
| 17 | Modo de controlo | Laptop com Software | NO,PLC e HMI |
| 18 | Fornecimento de energia | 3~380 V (±15%), 50 Hz, 2 kW | NO,1~220V,50Hz,1.5KW |
Pergunta e resposta:
1.Que tipo de enrolamento da agulha do estator devemos selecionar para o nosso estator?
Ta máquina de enrolar agulhas de estator WIND-1B-TSM é muito adequada para enrolar motor passo com
8 pólos
Máquina Enrolamento, indexação e corte automático sem matriz para taxa de preenchimento de ranhuras não alto estator
A máquina de enrolar WIND-1B-TSM com enrolamento sem arranjo de dispositivo de indexação automática e ângulo
O dispositivo swing cam é muito adequado para enrolar fios grandes e pequenos, levantar ou estator de motor BLDC leve
2.Como está o treinamento para operar a máquina de enrolar estator?
Para o treinamento de máquinas, normalmente enviamos um engenheiro para a nossa fábrica para inspecionar antes da entrega.
WIND-1B-TSM não é uma máquina complicada, se o seu engenheiro tem experiência, então você não precisa
Venha e podemos tirar alguns vídeos para operá-lo.
3.A máquina que lhe enviou está ligada e em funcionamento?
Sim, a máquina é ligada do lado da máquina para alimentação da máquina e
Iniciar, botão de emergência, automaticamente/passo para operar a máquina
4.Não tenho estator de ferida, porque precisas de estator de ferida?
O estator da ferida pode mostrar Shanghai Wind Automation
O diagrama de enrolamento, que inclui o caminho de enrolamento, o fio de ponte, o fio terminal,
Se você não tem estator ferida, por favor, fornecer desenho de enrolamento
São necessárias as amostras e desenhos a seguir indicados para a fabricação e colocação em serviço da máquina:

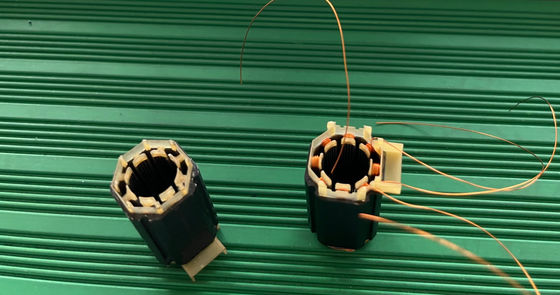

1- Estaca de estator 5pcs sem enrolamento com tampa de isolamento ou papel de isolamento
2Estator de ferida 1pc
3Um cabo de cobre é suficiente para enrolar 10 estadores.
4Desenho de laminação do estator e desenho de enrolamento
Os motores passo-a-passo dividem uma rotação completa do rotor em um número igual de
Para posicionar rapidamente uma carga e mantê-la em qualquer uma dessas etapas.
Estes motores DC sem escovas oferecem posicionamento rápido e preciso e um binário de retenção excepcional.
A tecnologia de escalonamento permite a utilização de um controlador de circuito aberto
O sistema é de alto desempenho, sem escovas, de manutenção e de baixo custo.
Os motores passo-a-passo livres fornecem um controlo de movimento preciso e extremamente rentável.
Você produz o motor passo a passo, a Wind Automation fornece as máquinas de fabricação de motores.
