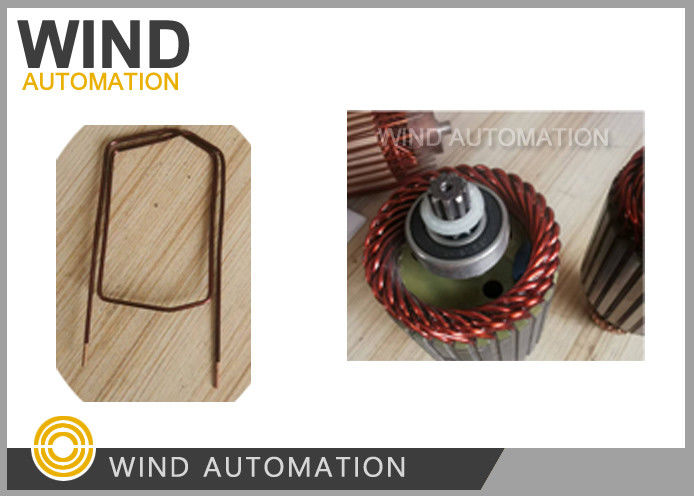

Armadura de arranque de bobinas de cabelo
|
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Fator crítico: | Pin de cabelo em forma, identificação de armadura, altura. | Estação de trabalho: | Máquina combinada |
|---|---|---|---|
| Tamanho do fio manipulado: | 3 mm*8 mm, AWG9, AWG0 | Processo de formação de alfinetes: | Cortar, retirar o esmalte, formar |
| Tempo do ciclo: | Tempo do ciclo relacionado com o comprimento do fio | Código do SH: | 84798110 |
Máquina de formação automática de bobina de cabelo de bobina de cabelo de bobina retangular
(a)Aplicação:
Motor de arranque de veículos de baixa carga
(2)Vantagens:
|
Tempo de ciclo da agulha |
O tempo de ciclo de acordo com o comprimento e a forma do fio é de 2,5 s a 5 s por peça
|
|
Duração de alimentação |
De potência não superior a 1000 W
|
|
Processo de formação de alfinetes |
Retirar, retalhar, remover esmalte, cortar, formar (três cilindros para cortar, formar e torcer U)
|
(3)Processo de moldagem:
1Carregar bobina retangular na unidade de alimentação automática.
2. Endireitamento da bobina
3. Descolagem na parte superior plana e inferior da bobina
4. Descolagem do lado esquerdo e direito da bobina
5. Chamfer formando em bobina
6. Servo motor de alimentação
7. Corte da bobina ️ comprimento exigido
8. Formação em U
9. Forma final formando torção
10Entregue o alfinete final ao chute de gravidade.
(4)Configuração:
1Mitsubishi PLC, tela sensível ao toque de 10 polegadas.
2- Taiwan HIWIN guia linear e módulo, linha de motor Delta servo.
3Taiwan Nicholas redução planetária de precisão.
4Taiwan AIRTAC peças pneumáticas e válvulas solenoides.
Hairpin formando para armadura iniciador é um dos processo de fabricação armadura e abaixo informações são necessárias para verificar quando você envia inquérito
| 1Desenho do condutor em forma | Para verificar o tamanho do condutor e ângulo de tamanho R |
| 2Desenho de laminação de armaduras | Para verificar a adequação do arame formado que será inserido na ranhura da armadura por máquina ou à mão |
| 3. Amostra de armadura com fio de forma inserido | Para verificar e produzir ferramentas de acordo com a amostra real |
