Como julgar as 20 ranhuras do motor de aquecimento

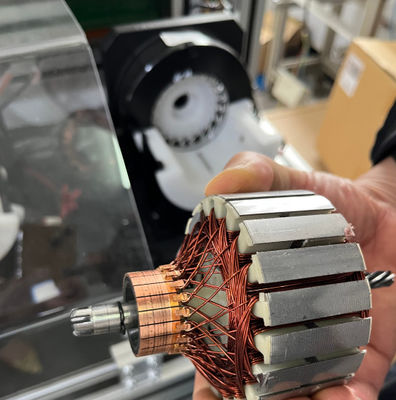

Como Julgar a Armadura do Motor de Aquecimento de 20 Fendas

Com quatro aspectos

1. Resistência Barra a Barra, 0,01mΩ~10mΩ (Exibição fora de alcance OVER)

Medição de quatro terminais para garantir a precisão

2. Resistência de soldagem, 0,001mΩ-10mΩ (Exibição fora de alcance OVER)

Medição de seis terminais para garantir a precisão

3. Resistência cruzada 0,01mΩ-10mΩ

Medição de quatro terminais para garantir a precisão

4. Surto 100-1000V (100V/tempo)

Pico de pulso: 0,5u seg, Frequência 1~40MHz

Forma de onda padrão é Escrever, forma de onda OK é Verde, forma de onda NG é Vermelha

5. Resistência de isolamento DC 500V

Tempo de teste: 1~10s (0,1s/tempo)

Faixa: 1~500MΩ

Precisão: ≤±5%

6. Hipot AC 100-1000V

Tempo de teste: 1~10s (0,1s/tempo)

Barras do comutador da armadura ≤ 36 barras

Tempo de ciclo do painel de teste: 8~9s (de acordo com 33 barras)



Pergunta do Fabricante do Motor e Resposta da Wind Automation

Fabricante de Motores K da Turquia

Durante as medições de resistência de soldagem em um comutador de 20 barras, geralmente obtenho valores entre 0,02 mΩ e 0,04 mΩ. No entanto, ocasionalmente, encontro valores em torno de 0,3 mΩ em algumas barras do comutador.

Você poderia me aconselhar qual seria a resistência de soldagem máxima aceitável nesses casos? Por exemplo, seria apropriado definir um limite máximo de 0,1 mΩ?

Como podemos calcular ou definir um limiar adequado para este parâmetro?
