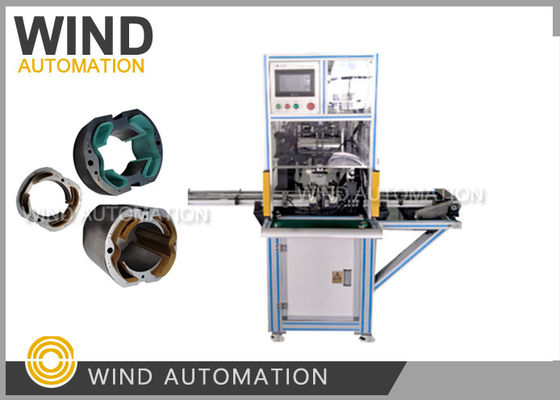

Máquina de inserção de isolamento Mylar

Máquina de inserção de isolamento de células de slot de motor universal de dois polos WIND-SCFI

Aplicação:

Dois pólios Estatores para ferramentas eléctricas,

Stator para ferramentas de jardim, Stator para motores de aspiradores,

Estadores para pequenos aparelhos domésticos, estadores para máquinas de costura, etc.

Esta máquina de formação de células de slot está trabalhando para isolamento de células de motor estator universal como

misturador, moedor, ferramentas elétricas, dois polos de formação de células,

e então inserir o papel formado para dois pólo estator automaticamente

Parâmetro:

1Esta máquina está a formar um enrolamento inserindo papel isolante no estator de dois polos.

2É composto por corte automático de papel e fixação automática do molde e mecanismo de alimentação de papel, que é eficiente e rápido.

3.O equipamento tem desempenho estável e alta eficiência de produção, é o tipo avançado no nível internacional de modelos semelhantes.

4.Mudança rápida de ferramentas, operação simples, conveniente e fiável.

5.Configurar a linha de correia para completar o equipamento de produção automática para operação não tripulada.

6Método de alimentação de papel: o motor é usado para alimentar o papel e a depuração é simples e precisa.

7Precisão de alimentação: ± 0,15 mm.

8.Método de corte de papel: corte pneumático.

9Estrutura da roda de pressão: a roda de pressão integral é fácil de desmontar e instalar e pode saltar para pequenas e altas precisões.

10.Método de perfurar: perfurar automaticamente o cilindro.

11. Número de ranhuras do estator: 2 ranhuras/2 postes

12Batimento do ciclo de produção: ≤ 7 segundos 1 ciclo.

13Pressão do ar de trabalho: 0,5-0,7 MPa.

O.D. da armadura: Ф20-55mm

Comprimento da laminação: máximo 60 mm

Comprimento do eixo: 32~250 mm

O.D. do eixo: Ф6~Ф20mm

Número de slots: 8-24 slots

O.D. do comutador: Ф16~Ф50mm

Intervalo de regulação da velocidade: 0~60Hz

Comprimento do papel de isolamento: 15-60 mm ajustável

Espessura do papel de isolamento: 0,1 mm ~ 0,5 mm

Tipo de material isolante: DMD, DM, película de poliéster (espessura 0,125 mm), etc.

Papel de isolamento em forma de V ou em forma de V dobrável

Eficiência: 0,5sec - 0,8sec/por fenda, carga
