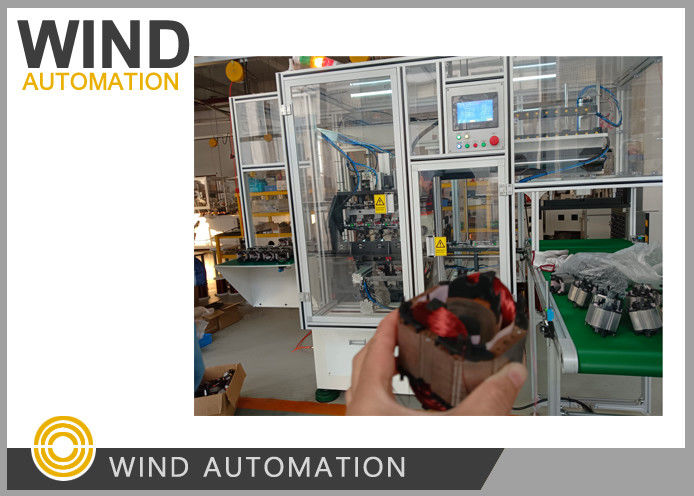

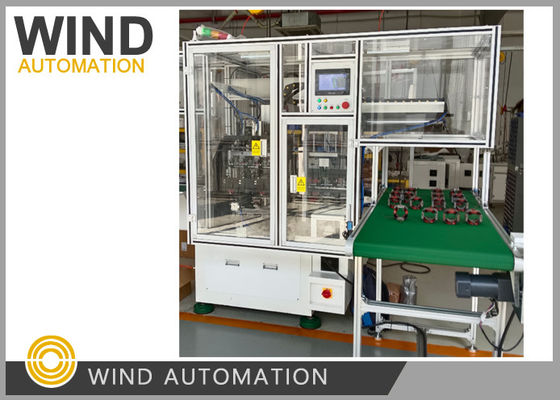

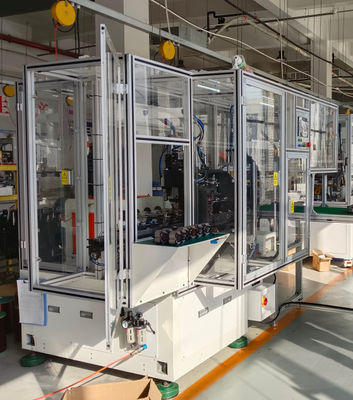

Máquina de enrolar bobina de campo de 2 polos Nedele Winder Estatores

Máquina de enrolamento de bobinas de campo de 2 polos Nedele Winder Estatores - Não.SW-4

Processo de operação:

O operador carrega os 4 estadores do lado esquerdo, pressiona o botão de arranque, a máquina começa a girar automaticamente,

Enquanto isso, durante a máquina está enrolado, o operador carregar os outros 4 estadores no lado direito,

A máquina termina os 4 estadores anteriores de enrolamento e fazer os próximos 4 estadores de enrolamento,

Lado esquerdo/direito Carregamento/Descarregamento alternativo

Dimensão da máquina ao redor: 1,5 M (de esquerda para direita) * 2,4 M (de frente para trás) * 1,8 M

Dados principais:

PLC: Japão Mitsubishi

Motor principal: motor AC de 3 fases de marca local
Ecrã táctil: Weinview

Cíclo: Airtac

Valva: SMC

Tensificador mecânico

Parâmetro técnico:
Intervalo de diâmetro do fio: 0,2 a 1,0 mm
Diâmetro interno do estator mínimo: 30 mm
Diâmetro máximo do estator: 120 mm
Pressão de abastecimento de ar: 4~6 Kg/cm2
Potência total da máquina: 4,0 kW
Voltagem: AC de três fases 380V 50/60 Hz
Peso: 1100 kg

Para o estator têm diferentes altura de pilha, a maioria das bobinas é de 274 voltas, AWG25,

A máquina de enrolar estator totalmente automática de quatro estações WIND-ASW-4

pode produzir 200pcs por hora,

Materiais necessários para a trilha

1 Estatores de altura diferente 20pcs cada

2 fios 2 baldes cada

3 Papel moldado 300 pcs cada

4 estator de ferida 1pc cada para referência

Não tens de enviar todos os tipos.

e poderia escolher os estadores típicos que com maior taxa de preenchimento de slots,

de altura de pilha diferente e com tamanho de fio diferente para ensaio

2 estações de enrolador do estator WIND-ASW-2

3 estações de enrolador do estator WIND-ASW-3

4 estações WIND-ASW-4

De acordo com a saída por dia do seu estator, máquina de enrolamento de estator em funcionamento na fábrica do cliente

https://youtube.com/shorts/543GxkgVssE?si=1v08oPDaODMcPUz4

Aplicação:

Dois Pólos Stator Inlet cobrindo misturador, moedor, ferramenta elétrica, aspirador de vácuo enrolado bobina.

Vantagens competitivas:

1- Máquina de enrolar estator totalmente automática, carrega automaticamente a ferramenta, prende o fio

2. Enrolamento automático para alta taxa de preenchimento de ranhuras dois estadores de pólo

3. Operação fácil, o operador só precisa carregar o estator no dispositivo e descarregar o estator ferida

3. Muito popular para fabricantes de motores de alta potência

Parâmetro:

Altura da pilha 10-70 mm

Identificador do estator 20-60 mm

Stator OD 50-130 mm

Estacionários n.o 2

Diâmetro do fio 0,15-1,3 mm

Modo de lubrificação: lubrificador de lubrificação contínua

AC380V, 50/60Hz, 4,5KW, pressão de ar 57kg/cm2

Cerca de 1200 kg, 1500 x 2100 x 1650 mm

Número NCM / Código do SH:8479811000

Por favor, clique na imagem abaixo para ver estator mais amplo vídeo
