Equipamento de ensaio do motor elétrico de redondeza do comutador de arranque para motor de CC escovado

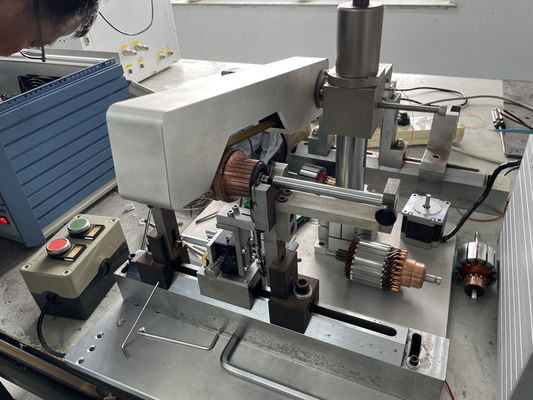

Dispositivo de Teste de Redondeza de Comutador de Armadura de Partida para Motor CC com Escovas WIND-RM-10

(1) O propósito do teste de redondura do comutador

Se o comutador não for redondo, isso aumenta as chances de desgaste aumentado da escova no motor CC com escovas

armadura, bem como um aumento no arco e faíscas do comutador, destruindo assim a

superfície do comutador. Boa redondura do comutador é muito importante para o desempenho da armadura.

(2) Características

1. O sensor LVDT de alta precisão é usado para a medição de redondura, combinando o analógico e

    o método de filtragem digital para realizar alta estabilidade e acesso rápido ao sinal do sensor, para garantir

    a alta precisão do sinal do sensor.

2. O motor de passo é usado como fonte de acionamento da medição, combinado com alta subdivisão acionada por motor

    e pulso de alta velocidade, garantindo que o motor funcione de forma suave e contínua e os pontos de medição

    com distribuição equidistante.

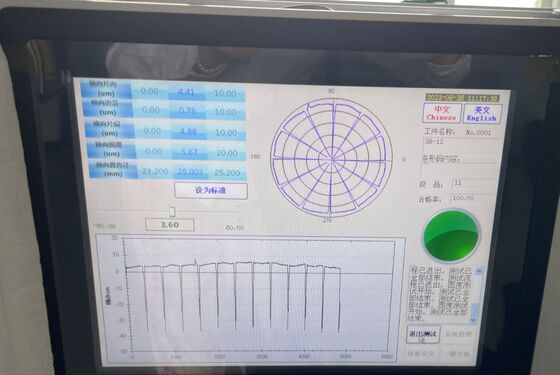

3. O algoritmo de reconhecimento de dados de ranhura do comutador é único, para garantir que os resultados da medição

    dos dados não incluam os vãos e os dados da borda do vão, para garantir a autenticidade dos

    resultados da medição.

4. Ao medir na barra do comutador, também completa a detecção da qualidade da superfície de redondura para o

    eixo central ao mesmo tempo, para encontrar uma armadura de qualidade mais precisa.

(3) Dados Técnicos

(4) Vantagens Competitivas

1. A qualidade de viragem da superfície do comutador é um dos fatores importantes que influenciam o desempenho

    da armadura, a verificação oportuna da qualidade de viragem do comutador pode fornecer um meio eficaz de controle

    da qualidade de torneamento.

2. O testador de redondura de rotor WIND-RM-10 pode detectar a redondura do comutador da armadura de forma rápida e

    precisa, é uma maneira rápida e direta de conhecer o estado da produção da armadura, pode controlar a qualidade do produto

    em tempo hábil, controlar o processo de produção e garantir a qualidade da fabricação da armadura.

3. Alta precisão, sem ferrugem, ferrugem, ácido e álcali, sem magnetização, sem deformação, boa resistência ao desgaste,

    o mármore é usado como plataforma de colocação, o assento em V é colocado na plataforma de mármore e a precisão de

    colocação do assento em V é aprimorada. Os componentes (e as peças de acionamento da haste de conexão) acionam o rotor

   (e as peças de acionamento da haste de conexão) com dois pares de mecanismo de alavanca síncrona

    prendem firmemente o rotor, garantindo a rotação suave do rotor, garantindo a precisão do teste.

   Em conclusão, o modelo de utilidade melhora o grau de automação do testador de redondura de rotor na tecnologia

    existente, melhora a eficiência da produção, economiza mão de obra

    e melhora a precisão de teste do testador de redondura.
