Máquina de inserção de cunha, máquina de isolamento, máquina de armadura, bobina e empilhadeira DMD PMP

Armadura bobina e empilhadeira DMD PMP Enchimentos de cunha colocação Máquina de isolamento do motor WIND-IW-2

(a)Aplicação:

Esta máquina de formação e inserção de células de slot WIND-IW-2 forma automática e inserir cunha para formar

Isolador elétrico para bobinas e empilhadeiras.

(2)Parâmetro:

Armadura O.D: 20-55 mm

Comprimento da laminação: máximo 60 mm

Comprimento do eixo: 32~250 mm

O.D. do eixo: 6~20 mm

Número de slots: 8-24 slots

O.D. do comutador: 16~50 mm

Comprimento da cunha: 15-60 mm

Intervalo de regulação da velocidade: 0~60Hz

Forma de cunha: plana, em U ou R

Espessura da cunha: 0,2 mm ~ 2,0 mm

Eficiência: 0,5sec - 0,8sec/por fenda, carga-braço alimentação-descarga (total 8~10sec/ciclo para

12 vagasArmadura)

Fonte de ar: pressão do ar: 4~6 kg/cm2

Potência da máquina: 1,0 kW

Ferramenta/armamento: estrutura da roda de integração de mudança rápida

Voltagem: AC220V± 10%, 50/60Hz

Peso: cerca de 400 kg

Dimensões: (L) 910 x (W) 880 x (H) 1300 mm

(3)Principais componentes:

PLC: controlador programável MITSUBISHI ou Omron

Transmissor: OMRON

Interruptor de proximidade: OMRON

Conversor de frequência MITSUBISHI ou Panasonic

Ecrã táctil: WENVIEW PLD ((7")

Comutador de ar: MITSUBISHI

Fonte de energia: Mingwei

Comutador: SCHNEIDER

Freio: MIKIPULLEY (marca japonesa)

Rolamentos de esferas: UBC (marca dos EUA)

Guia linear: ABBA (marca de Taiwan) ou CPC ou Shangying

Filtro: SMC

Elementos de tratamento da fonte de ar ou válvula eletromagnética: SMC

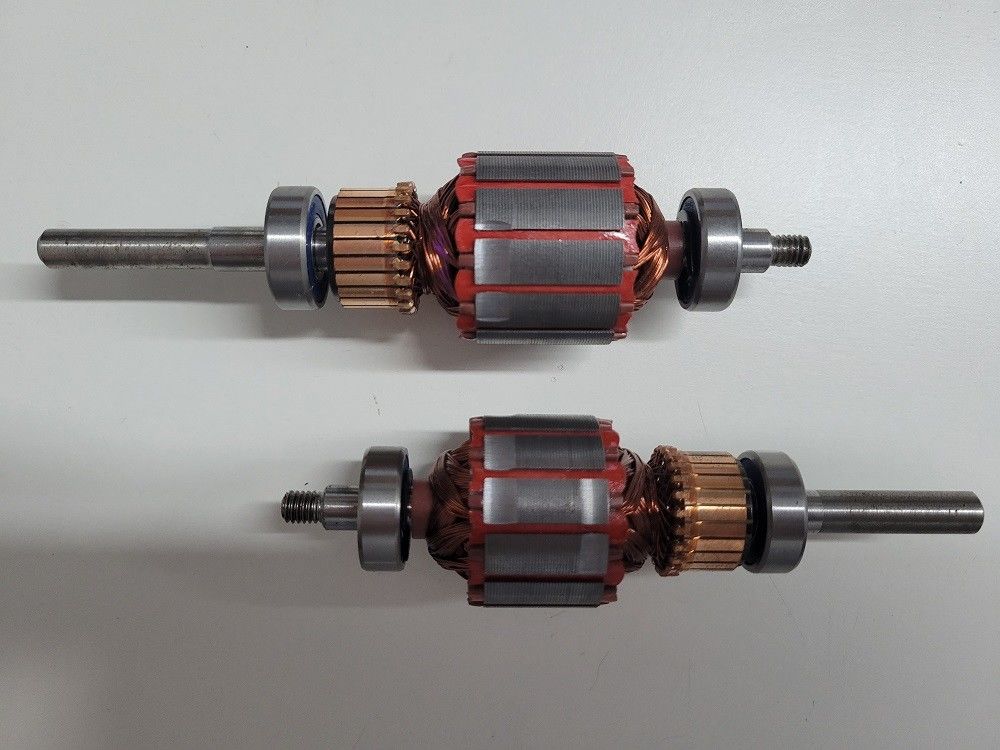

Coloque inserir a cunha de isolamento para a armadura, isolar o enrolamento da armadura e empilhadeiras, também fixar o

Armadura de enrolamento. Após o enrolamento, utilizar uma cunha de espessura normalmente de 0,5 mm, enquantoO poliéster de isolamento é geralmente

0.25mmpara inserir na armadura, apertar a armadura e fortalecer o enrolamento e reduzir o ruído do motor.

Por favor, clique na foto abaixo para ver o vídeo
