Equipamento de ensaio de armadura Resistência DC Indutividade Isolamento de sobretensão Rotação Hi-Pot

Teste de armadura DC Resistência Indutividade Isolamento da onda Hi-Pot Rotação WIND-ATS

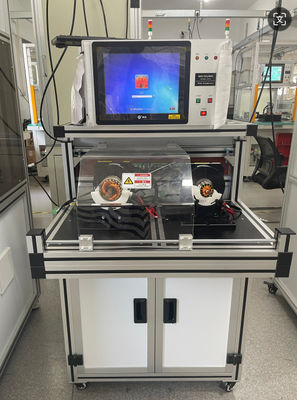

Máquina de ensaio de armaduras WIND-ATS-300

(a)Elementos de ensaio

Esta máquina de teste de armadura teste a resistência barra-barra, resistência de soldagem, resistência dielétrica ((Hi-pot),

Resistência ao isolamento e isolamento de volta-volta, os elementos de ensaio podem ser exibidos no ecrã,

Ou você pode selecionar um item e mostrá-lo individualmente,

O modo de carga e de ensaio pode ser alterado deslizando a tampa de segurança.

O painel de ensaio inicia o ensaio uma vez que a tampa de segurança é deslizada sobre a estação de trabalho.

Conteúdo da tela como primeira foto (a tela da sua máquina estará em inglês)

Elementos de ensaio semelhantes à máquina de ensaio de armadura para arrancador WIND-ATS-02, conforme indicado abaixo

(2)Unidades de máquinas

Controle: Sistema industrial incorporado com ecrã táctil de 15'
Relatório: Japão Panasonic ou Tyco
Relais de alta tensão:Para
Partes pneumáticas: Airtac

Fonte de alimentação: Meanwell

Potência: AC220V ±10% @ 60Hz, Pressão do ar: 0,4-0,6Mpa, Temperatura: 0-45°C

(3)Função estatística

A máquina de ensaio guarda automaticamente os dados de ensaio de cada produto,

e pode ser lido externamente através da interface USB

Conteúdo de exibição da interface de estatísticas:

1Número total de armaduras testadas.

2Número de produtos qualificados (taxa de aprovação).

3- Número de produtos não qualificados (a percentagem de produtos não qualificados que não foram aprovados em cada ensaio pode ser contabilizada separadamente)

(4)Funções opcionais (necessário custo adicional)

1. Leitura de código de barras ou código QR

O número de série do produto testado pode ser lido de acordo com o formato de código de barras ou código QR determinado pelo cliente,para que o número de série do produto corresponda aos dados do ensaio do produto um para um.

2Dispositivo de marcação a laser, dispositivo de codificação ou impressão de etiquetas

Pode ser ligado ao equipamento para configurar o dispositivo de marcação, o dispositivo de codificação ou a impressão de etiquetas para marcar e identificar os produtos qualificados ou não qualificados após o ensaio.

3. Estaca de produtos de GNL não qualificada

O operador deve colocar os produtos não qualificados testados no local designado antes que o equipamento possa iniciar o próximo ensaio.Evitar o deslocamento dos produtos.

4Coordenação automática da linha de montagem

É utilizado para cooperar com o controlo IO e o controlo de comunicação da linha de montagem automatizada para facilitar a integração independente para completar as necessidades da produção automatizada global.

5Função de base de dados

Após a rede, os dados de teste podem ser automaticamente carregados para o servidor e salvos em formato EXCEL.O código bidimensional no motor é digitalizado antes do início do ensaio do motor.O código bidimensional corresponde aos dados de ensaio do motor, um por um, para facilitar o rastreamento.

(5)Vantagens da máquina

a. Todos os elementos de ensaio são automaticamente avaliados pelo equipamento, o que elimina as desvantagens do sistema de ensaio de

Métodos de ensaio tradicionais, determinados manualmente pelo produto.

b. Determinar de forma rápida e precisa os defeitos no processo de produção de enrolamento, montagem e soldagem

O motor deve estar equipado com um sistema de controlo de desempenho e um sistema de controlo de desempenho.

produto defeituoso.
c. A tensão do ensaio de alta tensão do dispositivo é ajustada e gerada automaticamente,

estável e conveniente.
