Equipamento de ensaio de armadura Resistência DC Indutividade Isolamento de sobretensão Rotação Hi-Pot

Testador de Armadura Resistência DC Indutância Surto Isolamento Hi-Pot Rotação WIND-ATS

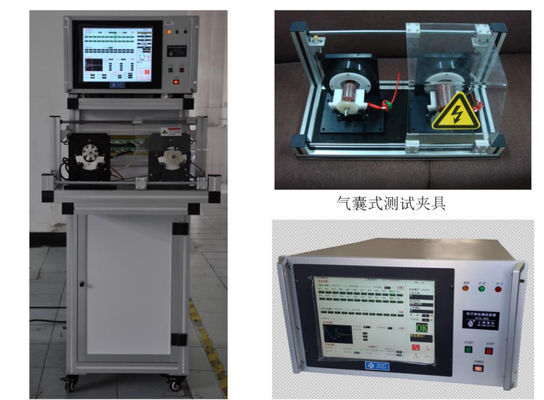

Máquina de teste de armadura WIND-ATS-300

(1)Itens de Teste

Esta máquina de teste de armadura testa a resistência barra a barra, resistência de solda, rigidez dielétrica (Hi-pot),

resistência de isolamento e isolamento espira a espira, os itens de teste podem ser exibidos todos na tela,

Ou você pode selecionar um item e exibi-lo individualmente,

O modo de carregamento e teste pode ser alterado deslizando a tampa de segurança.

O painel de teste inicia o teste assim que a tampa de segurança for deslizada sobre a estação de trabalho.

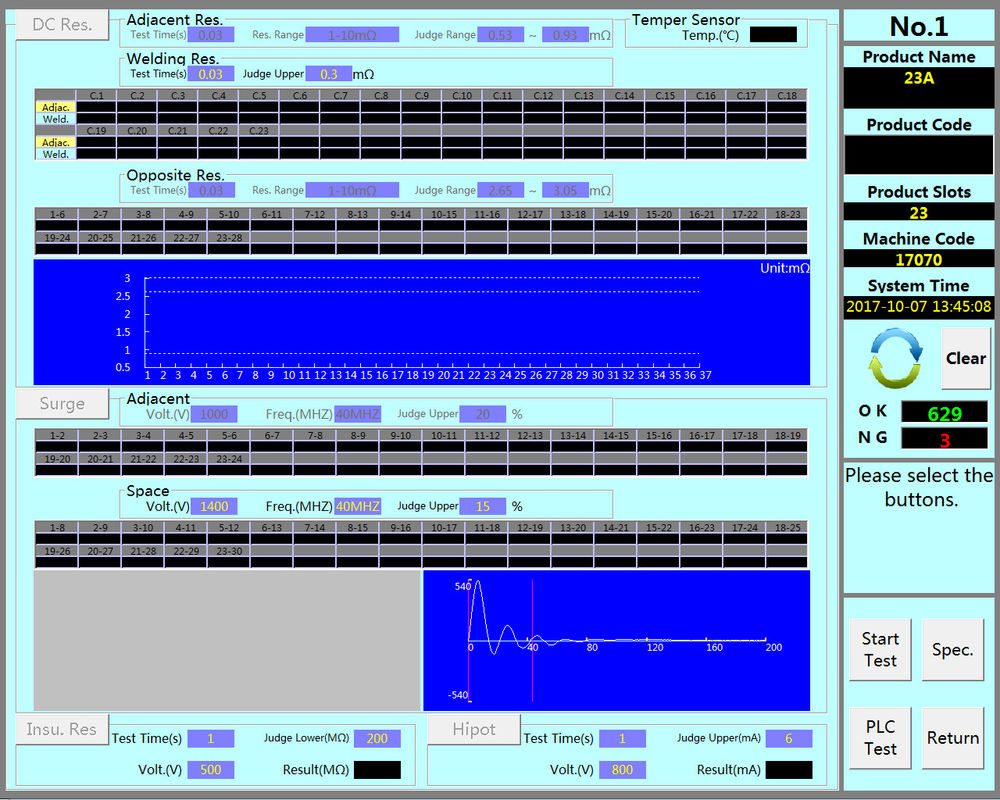

Conteúdo da tela como na Primeira foto (a tela da sua máquina estará em inglês)

Itens de teste semelhantes à máquina de teste de armadura para partida WIND-ATS-02, conforme abaixo, segundo item de baixo para cima

(2)Unidades da Máquina

Controle: Sistema Embutido Industrial com tela sensível ao toque de 15''
Relé: Japan Panasonic ou Tyco
Relé de alta tensão: Toward
Peças pneumáticas: Airtac

Fonte de alimentação: Meanwell

Potência: AC220V ±10% @60Hz, Pressão do ar: 0.4-0.6Mpa, Temperatura: 0-45℃

(3)Função Estatística

A máquina de teste salva automaticamente os dados de teste de cada produto,

e pode ser lido externamente através da interface USB

Conteúdo da exibição da interface de estatísticas:

1. Número total de armaduras testadas.

2. Número de produtos qualificados (Taxa de aprovação).

3. O número de produtos não qualificados (a taxa de produtos não qualificados os itens que falharam em cada teste podem ser contados separadamente)

(4)Funções Opcionais (custo adicional é necessário)

1. Leitura de código de barras ou código QR

O número de série do produto testado pode ser lido de acordo com o formato de tipo de código de barras ou código QR determinado pelo cliente, de modo que o número de série do produto corresponda aos dados de teste do produto um a um.

2. Dispositivo de marcação a laser, dispositivo de codificação ou impressão de etiquetas

Pode ser conectado ao equipamento para configurar um dispositivo de marcação, dispositivo de codificação ou impressão de etiquetas para marcar e identificar os produtos qualificados ou não qualificados após o teste.

3. Pilha de produtos NG não qualificados

É usado para armazenar produtos NG não qualificados após o teste. O operador deve colocar os produtos não qualificados testados no local designado antes que o equipamento possa iniciar o próximo teste. Evita a colocação incorreta de produtos.

4. Coordenação de linha de montagem automática

É usado para cooperar com o controle de IO e controle de comunicação da linha de montagem automatizada para facilitar a integração independente para atender às necessidades da produção automatizada geral.

5. Função de banco de dados

Após a conexão em rede, os dados de teste podem ser enviados automaticamente para o servidor e salvos em formato EXCEL. O sistema de escaneamento de código bidimensional é integrado, ou seja, o código bidimensional no motor é escaneado antes do início do teste do motor. O código bidimensional corresponde aos dados de teste do motor um a um para facilitar o rastreamento

(5)Vantagens da Máquina

a. Todos os itens de teste são julgados automaticamente pelo equipamento, o que elimina as desvantagens dos

métodos de teste tradicionais, que são determinados manualmente pelo produto.

b. Determinar defeitos no processo de produção de enrolamento, montagem e soldagem

do motor de forma rápida e precisa, e indicar a localização da falha, o que é conveniente para o operador reparar o

produto defeituoso.
c.A tensão do teste de alta tensão do dispositivo é ajustada e gerada automaticamente,

estável e conveniente.
