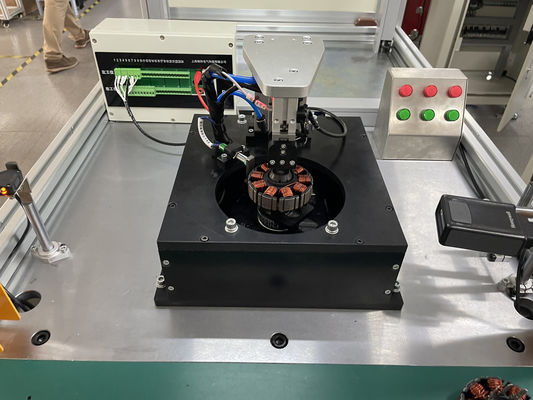

Equipamento de ensaio de motor elétrico Stator DC Resistência Indutividade Isolamento de sobretensão Hi-Pot Rotação
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Condição: | Novos | Artigo do teste: | STATOR |
|---|---|---|---|
| Estação de funcionamento: | Estação Dupla | Tipo da automatização: | Totalmente automático |
| Exibição do conteúdo do elemento de ensaio: | Exposição intuitiva do resultado da análise na tela um por um | Serviço pós-venda: | Coordenador disponível para o serviço ultramarino |
BLDC Motor Stator Tester DC Resistência Indutividade Isolamento de Corrente Hi-Pot Rotação WIND-DTS-300
https://youtu.be/Ut1FHxzdMME
(a)Vantagens competitivas da máquina de testes de estatores
1- Materiais de ensaio
Cada elemento de ensaio, incluindo a resistência de corrente contínua, o ensaio de indutividade, o ensaio de tensão, a resistência ao isolamento,
O Hi-pot foi modularizado para uma placa de circuito de teste separada.
2Esta máquina de teste foi entregue 15pcs a 20pcs todos os meses para fabricantes de motores.
(2)Elementos de ensaio
1Teste de resistência de CC (incluir teste de equilíbrio de 3 fases, teste de equilíbrio de fase)
Intervalo de ensaio: 0,001Ω--1000Ω
Ciclo de ensaio: máximo 4 ciclos (expansíveis)
Precisão do ensaio repetido: ≤ ± 0,5%
Método de ensaio: Quatro pontos, com função de correcção automática da temperatura ambiente
Ou compensação de temperatura do sensor infravermelho (opcional)
Pode eliminar as alterações de resistência induzidas pela temperatura
2. Teste de indutividade
Intervalo de ensaio:0.1μH 99H
Ciclo de ensaio: máximo 4 ciclos (expansíveis)
Precisão do ensaio repetido: ≤±1,0%
Método de ensaio: Quatro pontos garantem a precisão
3- Teste de sobretensão.
Passar alta tensão entre fases
Condição de ensaio: AC 100V-3000V ajustável
Pico do pulso:0.5 msec
Frequência de amostragem: 0 - 20 MHz
Ciclo de ensaio: 4 ciclos
Repetir a precisão do ensaio: < ± 2,5%
Método de avaliação:Por diferença de área ((Sensível à indutividade e à perda de energia)
A forma de onda padrão é Branca, a forma de onda OK é Verde, a forma de onda NG é Vermelha
4Resistência ao isolamento
Condição de ensaio: DC 500V / 1000V
Intervalo: 0,1 MΩ 1000 MΩ
Tolerância: ±2,5%
5. Hi-pot (força dielétrica) AC 100-1000V
Tempo de ensaio: 1 a 10 s (0,1 s/tempo)
Distância:0.1 a 20 mA
Tolerância: ≤ ± 2,5%
6. Teste da direcção de rotação
No sentido dos ponteiros do relógio/no sentido anti-relógio
(3)Dados técnicos
|
Ponto de ensaio
|
Resistência/indutância de CC
|
Aumentar
|
Resistência ao isolamento
|
Hi-pot
|
|
Para-conjunto
|
1s/Loop
|
1 tempo/pulso
|
1 s/tempo
|
1s/tempo
|
|
Tempo de ensaio
|
3s
|
1s
|
1s
|
1s
|
(4)Tempo do ciclo
Cerca de 6 segundos.
Código do SH:9030390000
