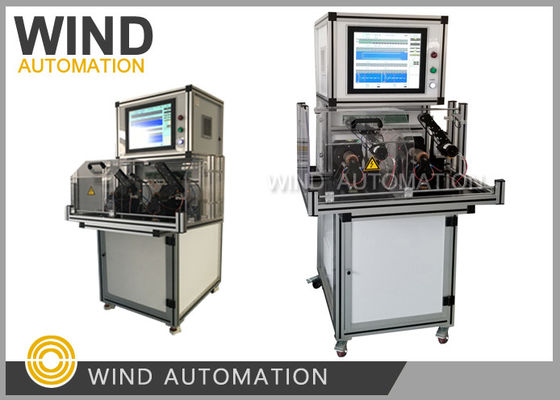

Equipamento de ensaio de armaduras de duas estações para arranque de veículos de baixa carga
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Artigo do teste: | Resistência a corrente contínua, resistência ao isolamento, sobrecarga, hipotensão | Tipo da armadura: | Armadura de arranque do motor |
|---|---|---|---|
| Estação de funcionamento: | Estação Dupla | Tipo da automatização: | Posicionamento automático |
| Exibição do conteúdo do elemento de ensaio: | Exposição intuitiva do resultado da análise na tela um por um | Entalhes da armadura: | 13, 17, 19 (poucos), 21,23,25,27, 28,29,33slots (comuns) |
Teste de armadura de estação dupla para arranque de carro de baixa carga O número de veículos deve ser o seguinte:
| Automatização eólica de Xangai | |
| Modelo do Tester | O número de veículos deve ser o seguinte: |
| Hardware Dispositivo de medição | PC & PLC |
| Sistema operacional e versão | Janela |
| Software | Sistemas embutidos |
| Opção de dados estatísticos | - Sim, sim. |
| Função de relatório de impressão | Porta USB para descarregamento de dados estatísticos |
| Função de rotulagem | Pode ser adicionado com custo adicional |
| Especificações mecânicas | |
| Posicionamento pneumático | - Sim, sim. |
| Ferramentas mecânicas extensiveis com Nbr de armaduras nuas | - Sim, sim. |
| Mudança ao longo do tempo | Dez minutos. |
| Capacidade da estação de ensaio | Segunda estação |
| Características de ensaio | |
| Teste de resistência à solda | - Sim, sim. |
| Resistência de barra para barra | - Sim, sim. |
| Resistência ao isolamento | - Sim, sim. |
| Teste de resistência dielétrica | - Sim, sim. |
| Teste de sobrecarga | - Sim, sim. |
(a)Aplicação
Armadura de arranque até 36 ranhuras
que abrange 13, 17, 19 (alguns), 21,23,25,27, 28,29,33 slots (comuns)
(2)Vantagens
a. Posicionamento automático, sem que o operador precise verificar manualmente o posicionamento inicial
b. O maior fabricante de armaduras de arranque encomendou mais de 10 peças e 100% satisfação
c. Tempo do ciclo do painel de ensaio: 8 a 9 s (de acordo com 33 bares)
(3)Dados técnicos
|
Ponto de ensaio
|
Método de ensaio
|
|
Resistência de barra para barra,0.01mΩ~10mΩ (Exposição fora de alcance)
|
Medição com quatro terminais para garantir a precisão
|
|
Resistência à solda,0.001mΩ-10mΩ (Exposição fora de alcance)
|
Medição com seis terminais para assegurar a precisão
|
|
Resistência cruzada 0,01mΩ-10mΩ
|
Medição com quatro terminais para garantir a precisão
|
|
Tensão de 100-1000V (100V/tempo) Pulsão:0.5 u sec, Frequência 1~40MHz
|
A forma de onda padrão é Escrever, OK a forma de onda é Verde, A forma de onda NG é vermelha
|
|
Resistência de isolamento DC 500V Tempo de ensaio: 1 a 10 s (0,1 s/tempo)
|
Faixa:1~500MΩ Precisão: ≤ ± 5%
|
|
Hipot AC 100-1000V
|
Tempo de ensaio: 1 a 10 s (0,1 s/tempo)
|
(4)Configuração principal
15 ¢ Chip de amostragem de ecrã táctil: BB Relay:NAIS Relay de alta tensão:Meder
Partes pneumáticas:Airtec
Potência: AC 220V,50Hz
Pressão do ar:00,4 a 0,6 MPa
Temperatura: 0 a 45°C
Dimensões: 950 mm*1250 mm*580 mm
Código do SH:9030390000
(5)InstalaçãoRamo de tolerância
Para os tipos de armaduras, a fixação necessária e a adaptação das tolerâncias são as seguintes:
1Comutador de armadura com barras de fenda, tolerância de diâmetro externo de +4 mm
2Quando o diâmetro externo da armadura mudar, o dispositivo de retenção deve ser substituído.
(6)Peças de uso
1.Pins de contacto de comunicação (um ano para o tipo automático, meio ano para o tipo de carregamento manual)
2. Fixador de anel de borracha
(7)Pergunte e responda
Pergunte:
Não me parece claro este percentual de 25-30%. Sabemos que o teste de aumento é um teste comparativo por
No seu manual está dizendo que o desvio de resultados de 5%.
O pulso alterna de 1100 para 1050 por exemplo?
Resposta:
Uso de teste de sobretensão Voltagem de pulso de alta tensão aplicada a enrolamentos, Desintegrando e comparando a oscilação
Espaço de forma de onda para determinar se a bobina tem um problema,
O resultado é uma comparação da forma de onda da amostra e da diferença de área da forma de onda testada, S1-S0/S0 é a
Percentagem, deve estar dentro do "Judge Uper ((%) ",
Normalmente, alguns dos nossos usuários locais, o fabricante da armadura de arranque define como 25% ~ 30%.
E a tensão do pulso não é DC, é alternada,
Por exemplo, quando você insere 1000V, pode ser 1100V ou 1050V,
A tensão aplicada resulta em corrente, a velocidade de liberação de energia é diferente de cada vez, também,
Então os dados mostrados são apenas uma referência, será diferente de cada vez,
Em geral, o resultado do teste de surto é mais qualitativo do que quantitativo.
Por favor, clique na foto abaixo para ver o vídeo do teste de armadura
