Como julgar a resistência de arranque da armadura ao aumento de tensão Dielectrico Hi Pot com Tester
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Condição: | Novos | Certificado: | Principais partes CE |
|---|---|---|---|
| Estação de trabalho: | Estação Dupla | Tipo da automatização: | Totalmente automático |
| Exibição do conteúdo do elemento de ensaio: | Exposição intuitiva do resultado da análise na tela um por um | Entalhes da armadura: | 13, 17, 19 (poucos), 21,23,25,27, 28,29,33slots (comuns) |
Como julgar a resistência do arranque da armadura ao surto dieletrico Hi Pot com o Tester O número de veículos deve ser o seguinte:
1Resistência de barra para barra (resistência inter-chip de duas barras de comutador)
2. Resistência de soldadura (Para verificar a qualidade da soldadura, quanto menor melhor)
3. 180° resistência cruzada (resistência barra a barra do comutador que é de ângulo de 180° com o lado oposto)
4. Ondulação (entre as voltas das bobinas, comparando as formas de onda)
5. Resistência de isolamento (Resistência das bobinas e do núcleo da pilha)
6. Hi-pot (alta tensão entre as bobinas e o núcleo da armação)

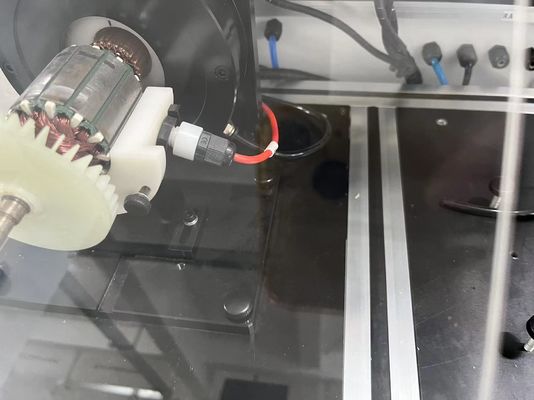

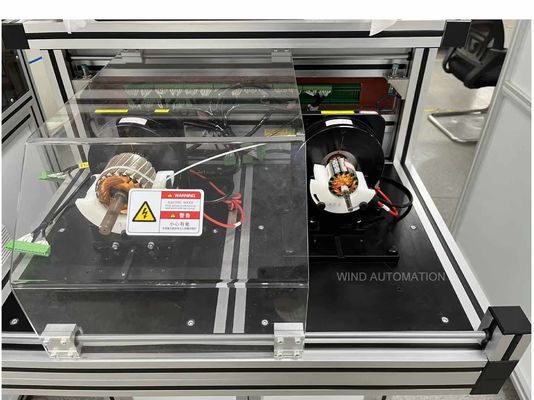

Este testador de armadura de arranque WIND-ATS-02 tinha trabalhado para muitos grandes fabricantes locais de arranque famosos incluindo Huachuan, Shendian,
Um deles comprou 5 peças na primeira vez e depois 7 peças, podemos dizer que 80% dos fabricantes locais de arranque estão usando o nosso dispositivo de teste,
A nossa equipa de engenheiros construiu este testador de acordo com as exigências dos clientes e tinha muita experiência,
Atualizar gradualmente o verificador nos últimos anos, combinando e tendo em conta os comentários dos fabricantes de arranque e os novos requisitos,
Em resumo, os elementos de ensaio baseiam-se nos requisitos dos fabricantes de armaduras de arranque.
O testador de armaduras WIND-ATS-02 pode testar armaduras abaixo de 36 ranhuras, por isso está OK com ranhuras de 12 até 33 ranhuras.
Sim, todo o resultado é mostrado em cada slot da tela,
Fizemos um foco de vídeo na tela com uma armadura de 23 ranhuras, por favor consulte o vídeo anexo,
Podem ver no ecrã 6 itens de teste sendo testados um por um com 23 dados saindo gradualmente,
Aplicação:
Armadura de arranque até 36 ranhuras
que abrange 13, 17, 19 (alguns), 21,23,25,27, 28,29,33 slots (comuns)
Vantagens:
1- posicionamento automático, o operador não precisa verificar manualmente o posicionamento inicial,
Faça com que o teste seja conveniente e fácil.
2. 100% Comentários satisfeitos dos fabricantes de armaduras de arranque.
Dados técnicos:
1Resistência de barra para barra,0.01mΩ~10mΩ (Excluindo a gama de exibição)
Medição com quatro terminais para garantir a precisão
2. Resistência à solda,0.001mΩ-10mΩ (Excluindo a gama de exibição OVER)
Medição com seis terminais para assegurar a precisão
3. Resistência cruzada 0,01mΩ-10mΩ
Medição com quatro terminais para garantir a precisão
4. Tensão 100-1000V (100V/tempo)
Pulsão:0.5 u sec, Frequência 1~40MHz
A forma de onda padrão é Escrever, a forma de onda OK é Verde, a forma de onda NG é Vermelha
5Resistência de isolamento DC 500V
Tempo de ensaio: 1 a 10 s (0,1 s/tempo)
Faixa:1~500MΩ
Precisão: ≤ ± 5%
6Hipot AC 100-1000V
Tempo de ensaio: 1 a 10 s (0,1 s/tempo)
Barras de comutador de armadura ≤ 36 bar
Tempo do ciclo do painel de ensaio: 8 a 9 s (de acordo com 33 bares)
13, 17, 19 (poucos), 21,23,25,27, 28,29,33 slots (comuns)
Configuração principal:
15 ¢ Chip de amostragem de ecrã táctil: BB Relay:NAIS Relay de alta tensão:Meder
Partes pneumáticas:Airtec
Potência: AC 220V,50Hz
Pressão do ar:00,4 a 0,6 MPa
Temperatura: 0 a 45°C
Dimensões: 950 mm*1250 mm*580 mm
Código do SH:9030390000
Relatório de controlo de qualidade da máquina de ensaio de arranque antes da entrega
