Teste de armadura de automóveis automóveis motor arrancador rotor posicionamento automático 23 slots
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Doença: | Novo | Certificado: | Principais partes CE |
|---|---|---|---|
| Estação de trabalho: | Estação Dupla | Tipo de automação: | Totalmente Automático |
| Exibição do conteúdo do elemento de ensaio: | Exposição intuitiva do resultado da análise na tela um por um | Entalhes da armadura: | 13, 17, 19 (poucos), 21,23,25,27, 28,29,33slots (comuns) |
| Destacar: | Testador de armaduras automotivas para arranque de motores,Teste de posicionamento do rotor de 23 slots,Equipamento de ensaio de armaduras de arranque de automóveis |
||
Teste de armadura de automóvel automóvel motor arrancador rotor posicionamento automático 23 slots WIND-ATS-02
O testador de armaduras WIND-ATS-02 pode testar armaduras abaixo de 36 ranhuras, por isso está OK com ranhuras de 12 até 33 ranhuras.

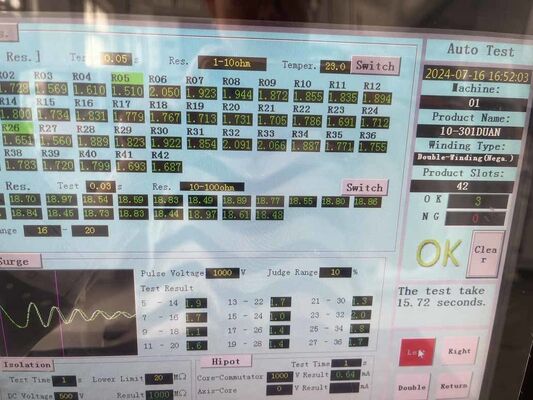

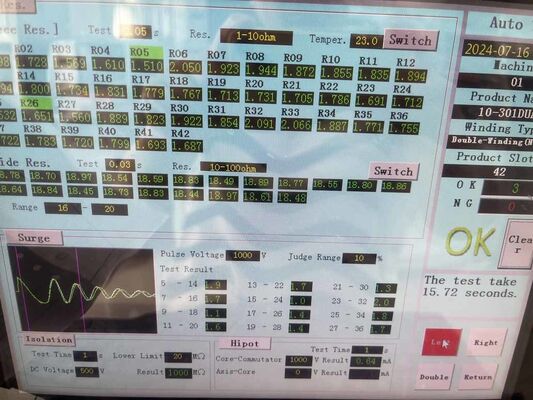

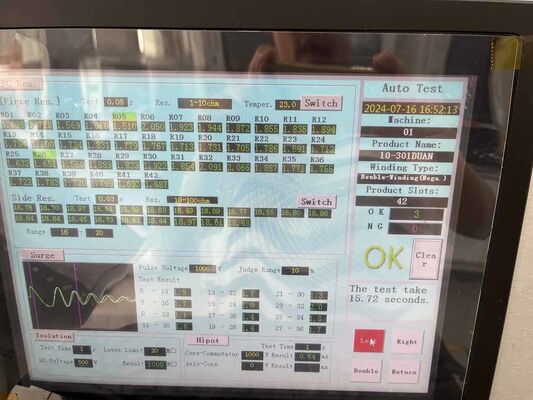

Sim, todos os resultados são mostrados em cada slot da tela,
Fizemos um foco de vídeo na tela com uma armadura de 23 ranhuras, por favor consulte o vídeo anexo,
Podem ver no ecrã 6 itens de teste sendo testados um por um com 23 dados saindo gradualmente,
1Resistência de barra para barra (resistência inter-chip de duas barras de comutador)
2. Resistência de soldadura (Para verificar a qualidade da soldadura, quanto menor melhor)
3. 180° resistência cruzada (resistência barra a barra do comutador que é de ângulo de 180° com o lado oposto)
4. Ondulação (entre as voltas das bobinas, comparando as formas de onda)
5. Resistência de isolamento (Resistência das bobinas e do núcleo da pilha)
6. Hi-pot (alta tensão entre as bobinas e o núcleo da armação)
Também pode consultar o testador de armadura WIND-ATS-02O presente regulamento entra em vigor no dia seguinte ao da sua publicação no Jornal Oficial da União Europeia.
Painel de ensaio da armadura de arranque WIND-ATS-02VdeFornecedores de bobinas EmilyGaoemVimeo.
Aplicação:
Armadura de arranque até 36 ranhuras
que abrange 13, 17, 19 (alguns), 21,23,25,27, 28,29,33 slots (comuns)
Vantagens:
1- posicionamento automático, o operador não precisa verificar manualmente o posicionamento inicial,
Faça com que o teste seja conveniente e fácil.
2. 100% Comentários satisfeitos dos fabricantes de armaduras de arranque.
Dados técnicos:
1Resistência de barra para barra,0.01mΩ~10mΩ (Excluindo a gama de exibição)
Medição com quatro terminais para garantir a precisão
2. Resistência à solda,0.001mΩ-10mΩ (Excluindo a gama de exibição OVER)
Medição com seis terminais para assegurar a precisão
3. Resistência cruzada 0,01mΩ-10mΩ
Medição com quatro terminais para garantir a precisão
4. Tensão 100-1000V (100V/tempo)
Pulsão:0.5 u sec, Frequência 1~40MHz
A forma de onda padrão é Escrever, a forma de onda OK é Verde, a forma de onda NG é Vermelha
5Resistência de isolamento DC 500V
Tempo de ensaio: 1 a 10 s (0,1 s/tempo)
Faixa:1~500MΩ
Precisão: ≤ ± 5%
6Hipot AC 100-1000V
Tempo de ensaio: 1 a 10 s (0,1 s/tempo)
Barras de comutador de armadura ≤ 36 bar
Tempo do ciclo do painel de ensaio: 8 a 9 s (de acordo com 33 bares)
13, 17, 19 (poucos), 21,23,25,27, 28,29,33 slots (comuns)
Configuração principal:
15 ¢ Chip de amostragem de ecrã táctil: BB Relay:NAIS Relay de alta tensão:Meder
Partes pneumáticas:Airtec
Potência: AC 220V,50Hz
Pressão do ar:00,4 a 0,6 MPa
Temperatura: 0 a 45°C
Dimensões: 950 mm*1250 mm*580 mm
Código do SH:9030390000
Pergunta e resposta:
|
Agora produzimos armaduras com 29 ranhuras, mas conhecemos algumas armaduras com 33 ranhuras e até 38 ranhuras. |
Máquina padrão WIND-ATS-02 pode testar com a maioria de 36 slots apenas |
|
|
- Sim, sim. |
|
|
Inglês e Mandarim |
|
Descreva os testes que a máquina é capaz de fazer |
|
|
|
510 conjuntos de receitas |
|
|
Usar resistência padrão para calibrar |
|
|
|
|
|
|
|
Descreva-nos a marca das peças principais da máquina. |
|
|
Qual é o prazo e os termos da garantia? |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Relatório de controlo de qualidade da máquina de ensaio de arranque antes da entrega
Armadura de teste de Máquina de erro disparado
1- Máquina de ensaio na fábrica de motores
Pergunta do utilizador:
Descobrimos que a nossa máquina de teste de armadura não acusa uma armadura de curto-circuito,
Por favor, verifique os vídeos anexados. A máquina aprova uma armadura de curto-circuito...
Ajuda-nos a resolver este problema.
Feedback da Wind Automation:
Os vídeos foram verificados pela equipa de engenharia,
Do vídeo não podemos ver a localização do curto-circuito.
É o curto-circuito entre a camada de laminação da armadura e o comutador?
ou em caso de curto-circuito,
Se houver um curto-circuito entre a pilha de laminação da armadura e o comutador (ou alfinete),
Em condições normais, o teste de alta tensão pode detectar e acusar o curto-circuito,
Estou ansioso por mais notícias para avaliar!
Feedback do utilizador da máquina de ensaio:
É um curto-circuito entre a pilha de laminação e o comutador.
Mesmo com um multimetro simples pode acusá-lo mas a máquina Hi-Voltage teste não está funcionando bem.
Automatização eólica dar solução:
Verificaste a função de alta tensão da máquina com a armadura de curto-circuito?
Se a alta tensão não funcionar, a ligação pode estar solta.
Pode medir se o fio vermelho do lugar do rolamento para o bordo está bem ligado?
O fio vermelho está ligado à função de alta tensão, por favor verifique.
