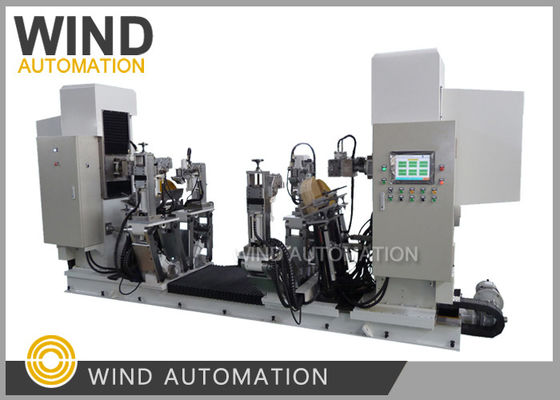

Quatro braço automático CNC Stator bobina superior máquina de formação de arco
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Fator crítico: | Determina a capacidade de fabricação de motores | Estação de funcionamento: | Máquina combinada |
|---|---|---|---|
| Tamanho do fio manipulado: | 3 mm*8 mm, AWG9, AWG0 | Processo de formação de alfinetes: | Cortar, retirar o esmalte, formar |
| Tempo de ciclo: | Tempo do ciclo relacionado com o comprimento do fio | Código do SH: | 84798110 |
Máquinas automáticas de formação de arco de quatro braços
A máquina de formação de arco é muito importante para a produção de motores.
A Wind Automation tinha fornecido a muitos clientes russos.
Características
(1) Esta máquina adota um controlo digital, efectuado por válvula servo-hidráulica proporcional CNC, todos os parâmetros podem ser alterados por um sistema de controlo deser exibido, modificado, armazenado no ecrã, armazenamentopode atingir mais de 1000 peças, todos os parâmetros podem ser chamados a qualquer momento, parâmetros da bobina e visualização automática do valor de detecção na tela.
A Wind Automation tinha fornecido a muitos clientes russos.
Características
(1) Esta máquina adota um controlo digital, efectuado por válvula servo-hidráulica proporcional CNC, todos os parâmetros podem ser alterados por um sistema de controlo deser exibido, modificado, armazenado no ecrã, armazenamentopode atingir mais de 1000 peças, todos os parâmetros podem ser chamados a qualquer momento, parâmetros da bobina e visualização automática do valor de detecção na tela.
(2) Este equipamento pode concluir automaticamente e sucessivamente o processo de formação das bobinas do fusiforme para as bobinas do produto;
(3) A abertura da bobina deste equipamento, ângulo, altura do nariz, arco, controlo com precisão após o moldagem, não é mais necessário reformar o molde;
(4) O sistema de arco superior de ponta deste equipamento adota o tipo de ligação multi-placa, liga manualmente diferentes arcos para assegurar oEspecificação dos requisitos de formação da extremidade da bobina;
(5) O clipe deste equipamento pode ser ajustado de 0 a 140°, a borda linear e o ângulo de rotação final não se abrem,e o bloqueio do clipe firmemente e não se moverá no processo de formação para garantir nenhum dano mecânico entre bobinas, o isolamento entre círculos da bobina está intacto para garantir um desempenho elétrico fiável da bobina;
(6) Este equipamento tem um método de solução muito fácil para o problema do rebote da bobina.
Os sistemas independentes ajustam-se e compensam-se mutuamente sem interferir.
Especificações
Especificações
1- comprimento total de fusível: 580~3200mm. largura máxima da bobina tipo T: 120mm;
2• Lado linear da bobina: 400~2200 mm. comprimento de projecção nas extremidades após a formação: 75~560 mm;
3,Max. ângulo incluído entre dois lados lineares: 0~70°, ajustável para ângulos dianteiros e traseiros, respectivamente, ângulo total 0~140°;
4"Largura total da abertura da bobina (entroncamento): 100~800 mm. (pode atingir 1000 mm quando o ângulo máximo);
5Seção da bobina (largura × altura): 7~30 mm × 12~70 mm, min. 7×12 mm, max. 30×70 mm, 2 tubos na frente e na traseira;
6"Diâmetro do alfinete do nariz da bobina: φ24, φ39;
7Inclinação da parte do nariz da bobina: 0 a 30°;
8,Alta da parte de ponta do nariz: -80~300 mm;
9, altura do arco superior: 0 ~ 250mm, max. pode atingir 350mm quando grande abertura;
10Precisão de moldagem: ângulo < ± 0,2°. Abertura na máquina de moldagem < ± 0,25 mm ~ ± 0,75 mm;
11, Ciclo de formação de bobinas: em 1 a 2 min;
12Pressão do sistema da estação de bombação hidráulica: 8Mpa, resistência do tubo de óleo: > 20Mpa;
13Outros padrões também têm o comprimento reto: 1600mm, 2500mm, 3200mm.
Clique na imagem abaixo para ver o vídeo
