Detalhes do produto:
Condições de Pagamento e Envio:
|
Condição: | Novos | Velocidade de inserção: | 0.5 a 0,8 segundos por fenda |
---|---|---|---|
Materiais: | DMD, DM, película de poliéster (espessura 0,125 mm) | Espessura de corte: | Menos de 0,5 m |
Cor da máquina: | Branco ou por cliente | Após vendas: | Engenheiro disponível para apoio no estrangeiro |

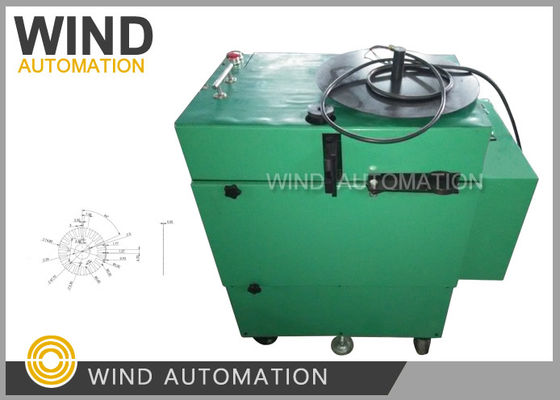

Máquina de inserção de papel de revestimento de ranhuras WIND-IP-3
Aplicação:

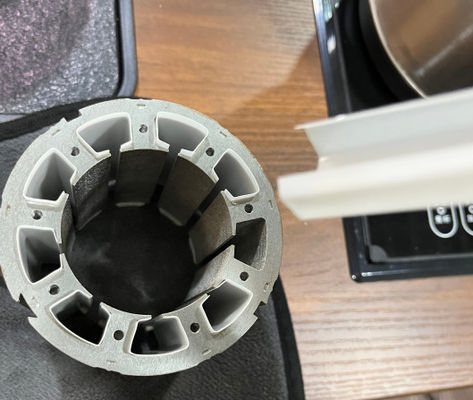

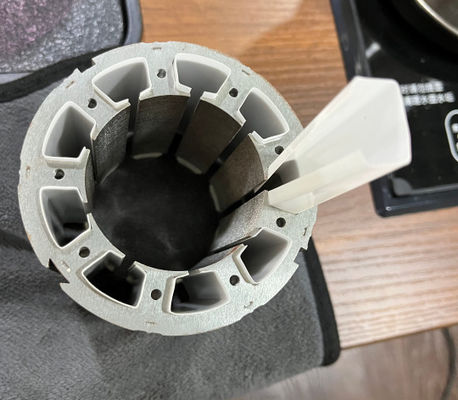

Esta máquina de inserção de papel forma, cortar e inserir o poliéster de papel de isolamento para a ranhura do estator BLDC Motor,
O processo consiste em formar, cortar, inserir, indexar para a próxima ranhura,
Repetir a ação até que todas as ranhuras da armadura fixadas estejam terminadas,

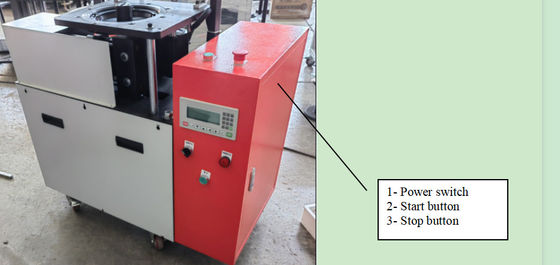

1Esta máquina de formar e inserir papel é constituída por um conjunto de motor de 0,75 kW, um redutor com freio, um conjunto de correia de alimentação de papel e caixa de alimentação composta de engrenagens enroladas, um conjunto de ferramentas,um gabinete e um quadro de carroceria.
2A caixa de alimentação alimenta o papel de isolamento na ferramenta, equipada com um fundo de ferramenta, agulhas de perfuração e um cortador.Quando o papel é enviado para a posiçãoO cortador de papel corta o papel e empurra-o para o fundo da ferramenta.para inserir papel formado no corpo da peça de trabalhoApós isso, a agulha retorna, o divisor gira, a engrenagem move-se para a frente.e ele vai parar automaticamente após um ciclo.
3Esta máquina de inserção de papel de isolamento pode fazer inserção de papel automaticamente, carregamento e descarga são feitos manualmente.A largura deve ser igual ao comprimento da pilha da peça de trabalho.

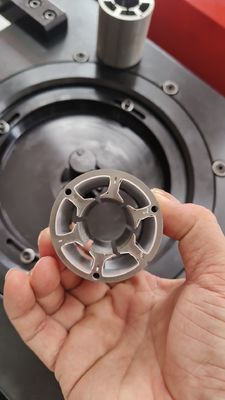

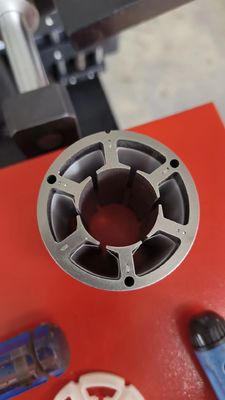

4.Esta máquina de revestimento de slot de stator de motor BLDC é adequada para peça de trabalho de stator com 8 ~ 48 slots. Pode fazer alimentação automática de papel, formar e girar ângulo. O papel deve ser inserido no slot adequadamente.
Por favor, clique na foto abaixo para ver o vídeo de funcionamento da máquina de inserção de papel do motor do ventilador
