Máquina de enrolamento de bobina de estator isolado revestido com pó Enrolador de agulha para motor sem escovas
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Diagrama de enrolamento: | De acordo com o diagrama de enrolamento | Tipo de enrolamento: | Enrolamento de agulha em vez de enrolador de avião |
|---|---|---|---|
| Estação de funcionamento: | 3 agulhas de estação única como enrolador de três estações | Velocidade de enrolamento: | 300 RPM a 500 RPM de acordo com o medidor de fio |
| De tipo automático: | Totalmente automático | Cor da máquina: | Branco ou por cliente |
| Tamanho do fio: | AWG 17, 1,2 mm | Após vendas: | Engenheiros disponíveis para serviços de máquinas no exterior |

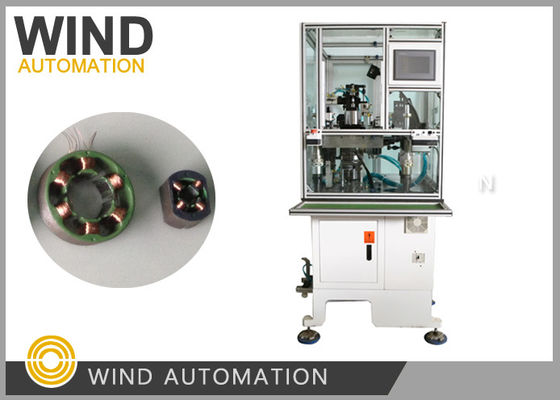

Máquina de enrolamento de bobina de estator isolado revestido com pó Enrolador de agulhasWIND-3A-TSM
Aplicação:
Estadores BLDC de enrolamento de agulha de motor de três fases como máquina de costura, compressor de ar condicionado,
Compressor frigorífico, bomba de água, aplicação automotiva, motor de bomba de combustível com 6 polos, 9 polos, 12
Polos ou 18 polos
Vantagens:
- Não.✔3 agulhas vento 3 ranhuras ao mesmo tempo, mais larga pode terminar o enrolamento em3 vezes para 9poles BLDC estator
- Não.✔ Pode vento 6, 9, 12 pólios estator que é múltiplos de 3 slots
- Não.✔ A velocidade de enrolamento pode ser ajustada por diâmetro de fio diferente de 0,08 mm a 1,2 mm,
e estatores de peso pesado ou leve, de altura de pilha grande ou pequena, têm boa apatia sem limpeza
Características:
Máquina de enrolar estator de motor sem escovas WIND-3A-TSMconcebido para produzir um estator de três fases de vários polos
A sua trilha sinuosa é em forma quadrada,Faz o enrolamento e a matriz de fios ao mesmo tempo e automaticamente.
As agulhas de enrolamento, a fixação, a indexação, a colocação de fios de ponte, os fios de corte são totalmente automáticos.
Parâmetro:
Diâmetro do fio: 0,08~1,2 mm (AWG17~AWG39)
Identificador do estator:15~65mm
Comprimento do núcleo: 7-110 mm
Viração n.o 0-99999
Opção de operação: passo a passo/automático
Polos do estator: 6 polos, 9 polos, 12 polos, 18 polos (Customizado)
Pressão atmosférica: 5 a 7 kg/cm2
Potência:2KW, AC220V 50/60Hz
Peso: cerca de 450 kg
Dimensões: 1600 ((L) x 1100 ((W) x 1400 ((H) mm
1. Que tipo de enrolamento da agulha do estator devemos selecionar para o nosso estator no desenho anexo?
A máquina de enrolar WIND-3A-TSM com servo-dispositivo de indexação de enrolamento
e o dispositivo swing cam ângulo é muito adequado para enrolar o seu estator metioned no desenho,
É muito estável em enrolar grandes e pequenos fios, levantar ou estator compressor motor BLDC leve.
2.Pode também estimar o período de enrolamento do nosso projeto,Quantos estadores podemos produzir?
Em uma hora?
De acordo com os seus dados de enrolamento, número de curvas 27, diâmetro de fio 0,8mm,
A velocidade de enrolamento que sugerimos é de 300 RPM, e leva cerca de 1 minuto para obter 1pc de estator de ferida,
Em uma hora, consegues mais de 60 peças.
3Qual é a lista de materiais que devemos fornecer para o rastro da máquina?
São necessárias as seguintes amostras para a fabricação e colocação em serviço das máquinas:
1Estaca de estator 5pcs sem enrolamento
2Estator de ferida 1pc
3Um cabo de cobre para enrolar 15 estadores.
4Como resolver o problema se tivermos dúvidas quando começarmos a usar a máquina?
Pode enviar-nos um e-mail, a Wind Automation pode responder ao seu e-mail dentro de 24 horas,
Abaixo está um exemplo de disparos de problemas,
Para permitir que a máquina volte para a posição inicial, siga os passos abaixo,
1Pressione 'Manual', levante o eixo principal com ação não
2. montar bocal, porque o posicionamento relativo precisa dos bocal
3. Ajustar os três swiths por processo PDF
4. Depois de todos os swithes é bem ajustado, pressione Emergency para ir para a posição de casa e máquina vai começar a trabalhar bem
Clique na imagem abaixo para ver o vídeo
