Detalhes do produto:
Condições de Pagamento e Envio:
|
Tipo do estator: | BLDC Stator 6pólos, 9pólos, 12pólos | Caminho de enrolamento do estatorCertificado: | Motor de 3 fases U V W mesma forma de enrolamento |
---|---|---|---|
Estação de funcionamento: | 3 agulhas de estação única | Tipo da automatização: | Totalmente automático |
Cor da máquina: | Branco ou por cliente | Após vendas: | Engenheiros disponíveis para serviços de máquinas no exterior |

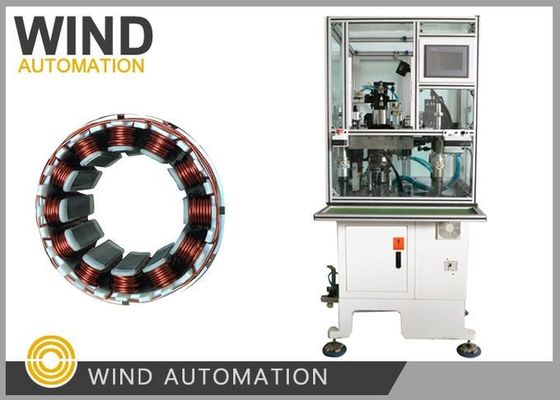

Máquina de enrolar de cavilhas Máquina de enrolamento de agulhas de motor estator sem escova de fenda interna Três agulhas por vez
Esta máquina de enrolamento é projetada para produzir um estator de 3 fases multipolar com largura de fenda estreita, mas alta taxa de preenchimento de fenda.Exceto para a matriz automática, máquina pode fazer enrolamento automático, indexação, camadas e terminação.
(1) Especificação
Diâmetro do fio | 00,08 a 1,2 mm |
Identificador do estator | 19 ~ 65 mm |
Comprimento da pilha | 7~110 mm |
Vire não. | 0~9999 |
Movimento | Passo a passo/automático |
Número do slot | 6,9,12,18 ((personalizado) |
Fonte de ar | 5 a 7 kg/cm3 |
Potência | 2 kW |
Fornecimento de energia | AC 220 V, 50/60 Hz |
Peso | 750 kg |
Dimensão | 1600x1100x1400 mm |
(2)Aplicação
adequado para vários tipos de estatores com largura de fenda estreita, mas alta taxa de enchimento de fenda.
(3) Características
Vento sincronizado em 3 faixas
Trilha de enrolamento em forma de retângulo
Função de precisão do enrolamento da agulha
Função totalmente programável
Pode satisfazer requisitos elevados de enrolamento
Troca rápida de ferramentas
Parâmetro de enrolamento ajustável de acordo com diferentes estatores
(4)Configuração da máquina
Mitsubishi PLC
Ecrã táctil
Balde AIRTAC
Servo-sistema Delta AC e unidade de controlo síncrona de quatro eixos
Sistema de lubrificação
(5) Informações necessárias para este inquérito da máquina
Seria melhor se o cliente pudesse nos enviar um desenho detalhado, incluindo as informações abaixo.
1Desenho do estator
2Desenho do enrolamento do estator
3Desenho da distribuição do enrolamento
4Outros requisitos técnicos
Se possível, será melhor se o cliente pode nos enviar amostras.
Tag: máquina de enrolar agulha, máquina de enrolar inserção, máquina de enrolar BLDC, máquina de enrolar estator, máquina de enrolar estator motor BLDC
Lista de peças BLDC Motor Stator Winding Machine WIND-3A-TSM | |||
peças | Nome | Especificações. | Qu'ty |
1 | Cinturão de fuso | HTD8M-776 | 1pc |
2 | Cinturão de arrumação | HTD8M-624 | 1pc |
3 | Faixa | HTD5M-825 | 1pc |
4 | Fusão | NT1convenção | 2pcs |
5 | Fusão | NT1convenção | 2pcs |
6 | Interruptor magnético | AL-11RL-02 | 1pc |
8 | Rodas de cerâmica | ¥4 | 1pc |
Ferramentas: | |||
1 | Chave alemã | 8pcs | 1 Conjunto |
2 | Chave inglesa | 13-16 mm | 1pc |
3 | Torná-vite de palavras | Quatro polegadas. | 1pc |
4 | Parafusos Phillips | Quatro polegadas. | 1pc |
5 | Chave inglesa | 8pcs | 1 Conjunto |
6 | Caixa de ferramentas | 1pc | |
7 | Máquinas e aparelhos de limpeza | 1pc | |
Parte personalizada | |||
1 | Garrafa | 1pc |
