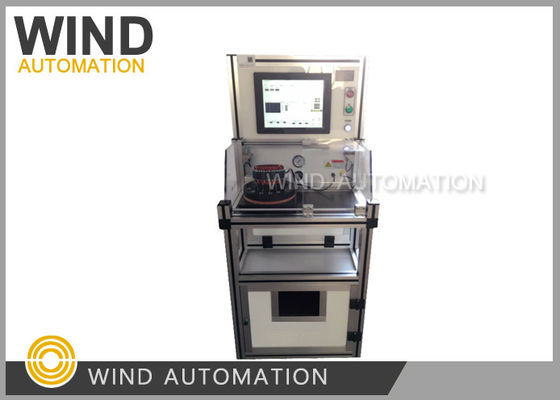

Análise de qualidade da máquina de ensaio do gerador de carros alternador de estatores WIND-DTS-120


1- Vantagem.

1) A fixação de fixação rápida pode ser montada para 3 fios terminais

2) PneA fixação umática é amplamente utilizada para testar 3 fios terminais ou 6 fios terminais.

2.Ponto de ensaio: todos os elementos de ensaio podem ser realizados isoladamente ou em conjunto.

1) Ensaio de resistência a CC

Intervalo de ensaio:0.01W - 1000W

Ciclo de ensaio: 6 ciclos (escalaveis)

Tolerância: ± 0,5%

Método de ensaio:Quatro pontos, com função de correcção automática da temperatura ambiente

2) Ensaio de indutividade (incluindo ensaio de equilíbrio de 3 fases)

Intervalo de ensaio:10mH 500mH

Ciclo de ensaio: 6 ciclos (escalaveis)

Tolerância: ±2,5%

Método de ensaio: Quatro pontos

3)Isolamento giratório

Impulso de alta tensão: 100V-3000V (100V/passo)

Pico de pulso: 0,5 ms

Frequência de amostragem: 1-40 MHZ

Ciclo de ensaio: 6 ciclos (escalaveis)

Tolerância: ±2,5%

Método de avaliação: avaliação da diferença de área (sensível à indutividade e à perda de energia)

A forma de onda padrão é Branca, a forma de onda OK é Verde, a forma de onda NG é Vermelha

4)Resistência ao isolamento

Voltagem:DC500V /1000V

Tempo de ensaio: 1 a 10 s (regulado)

Faixa de avaliação:1-1000 MW

Tolerância: ±2,5%

5) Isolamento interfase

Voltagem:DC500V /1000V

Tempo de ensaio: 1 a 10 s (regulado)

Faixa de avaliação:1-1000 MW

Tolerância: ±2,5%

6) Hipotese de interfase

Voltagem:AC100-3000V (100V/passo)

Tempo de ensaio: 1 a 10 s (regulado)

Faixa de avaliação:0.1 mA -- 20 mA

Tolerância: ±2,5%

7) Hipótese (com detecção de arco)

Voltagem:AC100-3000V (100V/passo)

Tempo de ensaio: 1 a 10 s (regulado)

Faixa de avaliação:0.1 mA -- 20 mA

Tolerância: ±2,5%

8)Balance de resistência

Método de ensaio: colheita de amostras de resistência de CC

Tempo de ensaio:0.1s

Método de julgamento:método percentual adotado para avaliar a diferença de resistência de CC entre os enrolamentos.

3- Tempo de teste.
