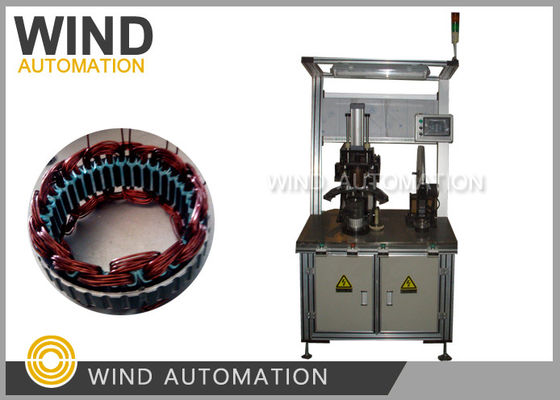

Máquina de inserção de enrolamento da bobina do gerador após enrolador da bobina do alternador

Máquina de inserção de enrolamento da bobina do gerador após enrolador da bobina do alternador

1Processo de funcionamento da máquina de enrolamento

• Coloque a forma de cunha sobre a ferramenta de inserção de cunha, pressione o botão de início para começar a cortar e inserir cunha.
• Coloque a forma de cunha sobre a ferramenta de inserção da bobina e, em seguida, pressione o botão de início, a cunha será inserida automaticamente na ferramenta.
• Coloque a forma de enrolamento sobre a ferramenta de inserção da bobina. manualmente empurrar o fio para o fundo.
• Coloque o posicionador na ferramenta de inserção da bobina.Em seguida, carregue o estator ((após inserir papel de fenda) na ferramenta de inserção da bobina.
• Pressione o botão de início, máquina de enrolamento bobina irá fazer automaticamente processo de inserção bobina e cunha. descarregar estator após terminar todo o processo
•
• Estação Introdução
• A máquina adota alimentação automática de cunha de passo e mecanismo de corte automático de cunha.
• A alimentação da bobina é feita por motor a passo. Com torque senor e sistema de parada automática de sobrecarga, ele pode proteger a agulha do molde de danos.
• Mudança rápida do projeto de ferramentas em 20 minutos.
• Todos os interruptores da máquina são interruptores de botões.
• O tempo de operação é de 45s.
• A altura de operação é de 1050 mm.

•

  Configuração da máquina de inserção da bobina

  Ponto	Marca
  Guia	ABBA/TCP
  Sensor	Doente.
  Servo motor	Mitsubishi
  PLC	Mitsubishi
  Ecrã táctil	Mitsubishi
  Componentes elétricos	Schneider
  Componentes pneumáticos	Ataque aéreo



  Observação:

  Esta máquina de inserção de bobinas cobre uma faixa de comprimento de pilha entre 20 e 42 mm.

• Não é necessário alterar a ferramenta para diferentes comprimentos de pilha, mas ajuste mecânico.

Clique no link abaixo para ver o vídeo de inserção do enrolamento da onda do estator do gerador
