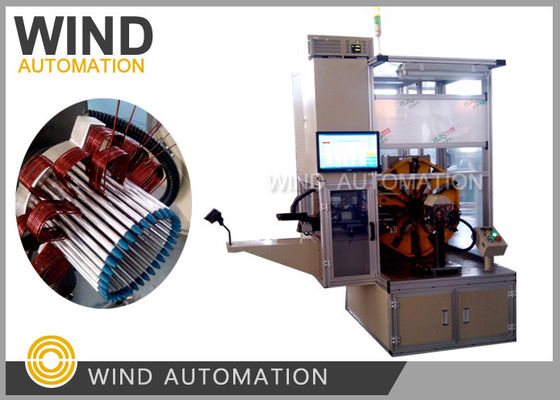

Máquina de enrolar ondas automática de gerador alternador enrolador de bobina
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Condição: | Novos | Enrolamento de ondas: | De arco |
|---|---|---|---|
| Diâmetro do fio: | 10,7 mm ou 2*1,3 mm | Corte do fio: | Auto |
| Após vendas: | Engenheiros disponíveis para serviços de máquinas no exterior | Código do SH: | 8479811000 |
Máquina de enrolar ondas automática de gerador alternador enrolador de bobina
1Processo de operação da máquina de enrolamento de ondas
- Fios de banda de travagem
- Ajustar a forma de enrolamento de acordo com os parâmetros de enrolamento necessários.
- Pressione o botão de arranque, a máquina fará automaticamente o processo de enrolamento.
- Descarregar o formulário de enrolamento e transferir para a estação de inserção da bobina.
2Introdução à estação
- Alimentação automática por fios
- O ecrã pode monitorar todo o estado de funcionamento da máquina de enrolamento de onda.
- Mudança rápida do projeto de ferramentas em 20 minutos.
- O mecanismo de bloqueio da forma de enrolamento é um dispositivo de desmontagem rápida, fácil de operar.
- O comprimento de alimentação do fio pode ser ajustado em conformidade.
- Enrolamento separado para enrolamento de camadas ímpares e parciais
- Ciclo de enrolamento: 46-60s/pc
3Configuração da máquina
| Ponto | Marca |
| Guia | ABBA/TCP |
| Sensor | Doente. |
| Servo motor | MITSUBISHI, 6 conjuntos |
| Componentes elétricos | Schneider |
| Componentes pneumáticos | Ataque aéreo |
| LCD | Advantech |
Observação
Devido ao método de enrolamento diferente, uma máquina de enrolamento de onda é bastante suficiente para enrolar 4X6T,
Enquanto duas máquinas de enrolamento de onda necessárias para fazer enrolamento 5X5T ((8 enrolamento paralelo) para atender à produtividade de turno necessária.
Significa que uma máquina de enrolar ondas deve mudar de ferramenta se vento 5X5T estator.
Clique no link abaixo para ver o vídeo de enrolamento da onda do estator do gerador
