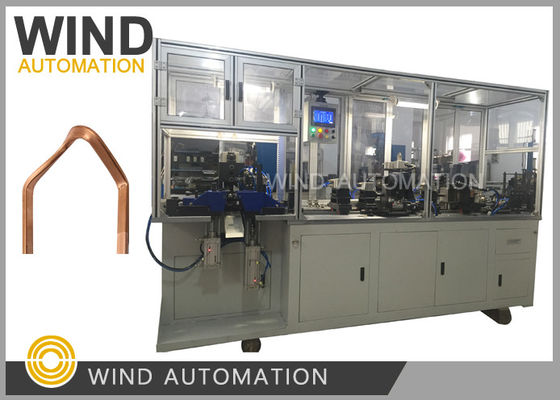

Máquina de formar fios retangulares com método de divisão não de punção
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Fator crítico: | Pin de cabelo em forma de acordo com o ID do estator, OD, altura | Estação de funcionamento: | Máquina combinada |
|---|---|---|---|
| Tamanho do fio manipulado: | 3 mm*8 mm, AWG9 AWG1 | Processo de formação de alfinetes: | Cortar, retirar o esmalte, formar |
| Tempo de ciclo: | O tempo de ciclo para o fio é de 3s a 5s | Código do SH: | 84798110 |
Máquina de formar fios retangulares com método de divisão não de punção O sistema de transmissão de rádio é:
(a)Aplicação:
Motor de arranque de veículos de baixa carga
(2)Q&A da máquina de moldagem por perfuração:
|
Pergunta: Como formar o chamfer na borda da bobina durante o processo de formação de pinos? (Método de corte ou método de compressão)
|
|
|
Resposta: Chamfer é feito após a remoção do esmalte e antes de cortar com método de corte de punção, porque sua bobina é formada por divisão |
|
|
|
|
Resposta: O comprimento total do alfinete formado é fixado |
|
|
Pergunta:Qual seria a repetibilidade do comprimento da bobina no pinforming |
|
|
Resposta:O comprimento é controlado por servo motor, é comprimento constante com repetibilidade |
|
|
Pergunta: O PL confirma a repetibilidade do comprimento da bobina em termos de valores como 0,1 ou 0,2 mm. ? |
|
|
Resposta:Tolerância de comprimento da bobina formada +/- 0,2 mm |
(3)Parâmetro:
Capacidade de cobertura de slots do núcleo: 72 slots, 84 slots, 96 slots
(4)Configuração:
1Mitsubishi PLC, tela sensível ao toque de 10 polegadas.
2- Taiwan HIWIN guia linear e módulo, linha de motor Delta servo.
3Taiwan Nicholas redução planetária de precisão.
4Taiwan AIRTAC peças pneumáticas e válvulas solenoides.
Input:
Rolo de bobina retangular (WIND-HF-BX com unidade de alimentação automática para o rolo de bobina).
Output:
Pin de forma
Clique na imagem abaixo para ver o vídeo
