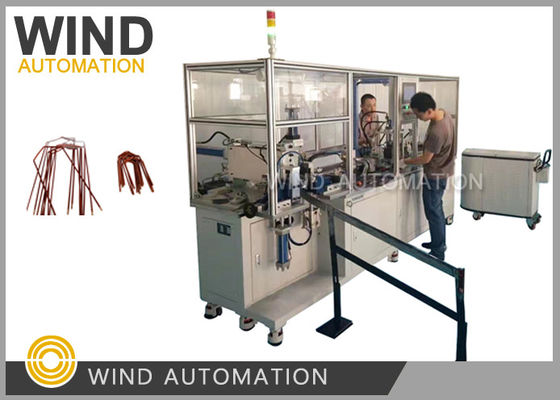

Formação de alfinetes de cabelo para motor de veículo automóvel elétrico puro automóvel híbrido automóvel estator

Automóvel híbrido BSG Estator Veículo elétrico Motores automóveis Formação de condutoresO sistema de transmissão de rádio é:

(a)Aplicação:

Esta máquina de formação de alfinetes de cabelo é amplamente utilizada na barra de arranque, bobina aeroespacial, veículo em movimento incluindo motor de carro híbrido, motor pesado, estator BSG, carro elétrico,veículo leve, veículo elétrico,motores de automóveis, motores de automóveis eléctricos puros, motores de automóveis híbridos, motores de empilhadeiras elétricas, motores de triciclos elétricos, motores de veículos turísticos, motores de ferramentas elétricas e outros motores da indústria automóvel.

(2)Processo e Vantagens:

1. Carregamento bobina retangular na unidade de alimentação automática

2. A seguir estão os processos são combinados em WIND-HF-BX máquina de formação de alfinetes de cabelo

a. Endireitamento da bobina

b. Descolagem na parte superior plana e inferior da bobina

c. Descolagem do lado esquerdo e direito da bobina Método de moagem

d. Chamfer formando em bobina

e. Alimentação por servomotor

f. Corte da bobina ∆ comprimento necessário

g. Formação em U

h. Formação final

i. Entregar o pino final ao chuto de gravidadee

a. A máquina de formar pinos é uma combinação de vários processos,

ele automaticamente endireitar a bobina bruta,remover esmalte de quatro lados por moagem ((superfície plana, superfície lateral ao mesmo tempo Chamfer),

Sucção automática do aspirador industrial, alimentação do servomotor, detecção, corte, formação,

b. Eficiência elevada: 4~5 s/pc (Length of hair pin 300mm) 6~8 s/pc

c. Verificação do codificador se o servomotor envia o mesmo comprimento de cada vez

d. A remoção do esmalte através do método de moagem ou do método de corte pode limpar a superfície

Tensão de alimentação: 3Φ-380V±10% 50H

Pressão da fonte de ar: 0,5 a 0,7 MPa

Duração de remoção do verniz: 0~50 mm

Comprimento de alimentação do fio: 150~400 mm

Tempo de ciclo: de 6 a 8 segundos para um comprimento de 300 mm

Tamanho do fio manipulado: 3*8mm

(4)Configuração:

1Mitsubishi PLC, tela sensível ao toque de 10 polegadas.

2- Taiwan HIWIN guia linear e módulo, linha de motor Delta servo.

3Taiwan Nicholas redução planetária de precisão.

4Taiwan AIRTAC peças pneumáticas e válvulas solenoides.

5Componentes da Schneider Electric, alimentação da Mingwei.

6- Solução de soldagem, spray de superfície, cor: cinza.

7Toda a parte do quadro de alumínio, indicador de sinal tricolor.

8. A parte do molde do molde de aço tratamento de apagamento a vácuo.

9. Para pintar parte do uso do método de perfuração hidráulica, perfuração parte do dispositivo de ajuste de posição

Parafuso de regulação, vácuo automático.

10. Cortar parte do uso de cilindro de perfurar.

11. Dobrar parte em forma de U do uso de perfurar cilindro.

12. 150L sistema hidráulico definido.

13. Set de aspirador automático de 3KW.

14Um conjunto de máquinas de descarga automática.
