Como produzir a pilha de estator de laminação recta do motor BLDC com máquina de enrolamento de agulha
|
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Estaca de estatores: | Empilhadeira reta não empilhadeira esquivada | Certificado: | CE |
|---|---|---|---|
| Estação de trabalho: | Dois ou quatro | Fio máximo: | 1,2 mm |
| Tipo automático: | Totalmente automático pode lidar com fio fino fio grosso | Doença: | Novos |
| Cor da máquina: | Requisitos em branco ou por cliente | Pós-venda: | Engenheiros disponíveis para fazer manutenção em máquinas no exterior |
| Destacar: | Dobadoura da agulha,Máquina de enrolar bldc |
||

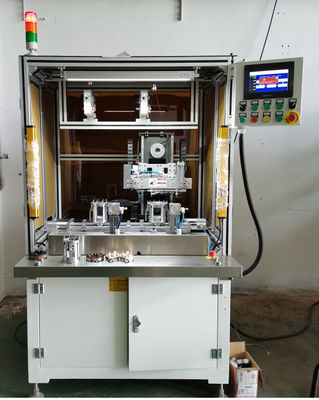

Máquina de Enrolamento de Agulha de Estator de Laminação Reta para Motor BLDC

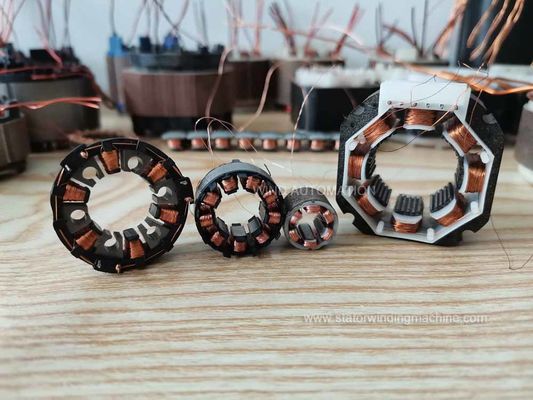

Enrolamento de agulha de estatores BLDC de Máquina de Costura, Compressor de ar condicionado, Ferramenta elétrica,
Compressor de geladeira, aplicação automotiva de bomba de água, motor de bomba de combustível

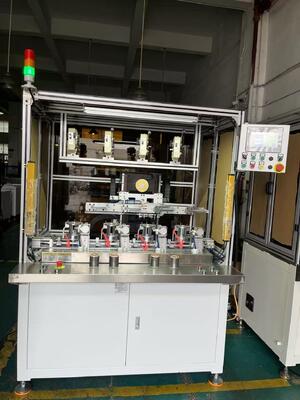

Máquina de enrolamento de estator BLDC de duas estações WIND-BLDC-2 enrola o estator do motor CC sem escovas com duas estações para melhorar a eficiência, fácil de trocar ferramentas
Parâmetro
Diâmetro do fio: 0,08 a 1,2 mm
OD do estator: 12 a 130 mm
Altura da pilha: 5 a 100 mm
Quatro eixos, flexível para enrolamento,
Motor de enrolamento: Servomotor Yaskawa 3000W 1pc
Motor de indexação: Servomotor Yaskawa 3000W 1pc
Motor de organização de fios: Servomotor Yaskawa 400W 2pcs
Velocidade: 300 a 600 RPM
Pressão do ar: 5~7kg/centímetro quadrado
Potência: AC380V 50/60Hz
Peso: cerca de 1500KGS Dimensão: 1100mm*900mm*1600mm
Amostras abaixo são necessárias para fabricação e comissionamento da máquina:
1. Pilha do estator 5pcs sem enrolamento

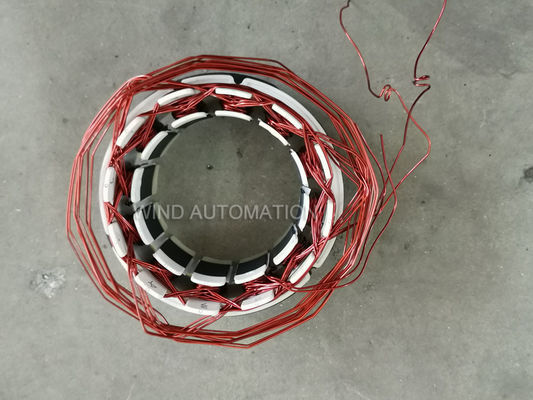

2. Estator enrolado 1pc
3. Fio de cobre 1 rolo suficiente para enrolar 15pcs estatores
Peças principais
| Não. | Nome | Marca | Observação |
| 1 | PLC | YASKAWA | Etiqueta CE |
| 2 | Servomotor | YASKAWA | Etiqueta CE |
| 3 | Tela sensível ao toque | Weinview | Etiqueta CE |
| 4 | Sensor | OMRON | Etiqueta CE |
| 5 | Unidades elétricas | Schneider | Etiqueta CE |
| 6 | Unidades pneumáticas | Airtac | Etiqueta CE |
| 7 | Sensor de pressão de ar | Airtac | Etiqueta CE |
| 8 | Rolamento de esferas | NSK | Etiqueta CE |
| 9 | Guia de parafuso | HIWIN | Etiqueta CE |
| 10 | Correia síncrona | Gates | Etiqueta CE |
| 11 | Fonte de alimentação | Mean Well | Etiqueta CE |
| 12 | Tensionador | Zhangli | Etiqueta CE |
Clique no link abaixo para assistir a máquina funcionando
Perguntas e Respostas
O diâmetro do fio é 0,9 mm, 0,95 mm, o que exige que a placa de isolamento seja forte o suficiente,
Sua placa de isolamento impressa em 3D é frágil,
e encontraremos uma solução para o fio da ponte sair para a fixação,Nesse caso, o fio da ponte será longo,
Em condições normais, a placa de isolamento com material de Nylon com espessura superior a 2 mm é forte o suficiente para o fio grosso de cerca de 1 mm,
Sua resposta do diagrama de enrolamento e custo do fotótipo é aguardada para processamento posterior!
Exemplo de pós-venda
Cliente Internacional E:
Temos um problema com nossa máquina de enrolamento de agulha.
Por favor, veja as fotos anexadas.
Acho que o pressostato está com defeito. A pressão do ar é aplicada
à máquina com certeza.
Perguntas:
- Você pode nos enviar um novo pressostato e qual é o preço?
- Podemos trabalhar sem este pressostato?
- Existe uma maneira de fazer uma ponte no pressostato?
Agradeceria uma ajuda boa e rápida.
Resposta da Wind Automation:
Você poderia verificar as duas maneiras abaixo?
1. Verifique se a pressão está lá em local de saída (saída para a água, vermelhomarcado)
2. Se não houver pressão no local de saída, verifique se há algo bloqueado no local de entrada
3. Verifique se a tesoura (cortador) pode funcionar ou não,
A propósito, não há histórico deproblema de pressostato,
