Máquina de enrolamento de motor AC de estação dupla Analisador de rotor Comutador Barras abaixo de 96
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Doença: | Novo | Produto de ensaio: | Armaduras com barras de comutação inferiores a 96 |
|---|---|---|---|
| Estação de trabalho: | estação dois | Item de teste: | Força dielétrica, resistência de corrente contínua, etc. |
| Pós-venda: | Engenheiros disponíveis para fazer manutenção em máquinas no exterior | Certificado: | Principais partes CE |
| Destacar: | equipamento de teste de alta tensão,Máquina de testes da armadura |
||

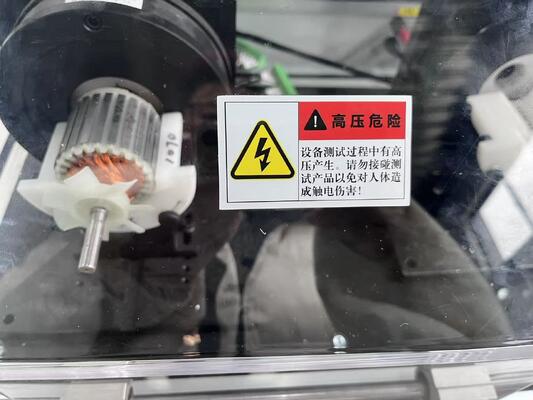

Painel de Teste de Armadura de Estação Dupla Analisador de Rotor Barras Comutadoras Abaixo de 96 WIND-ATS-300
(1) Aplicação
Esta máquina de teste de armadura testa a armadura com barras comutadoras abaixo de 96
Identificação rápida e precisa de defeitos no rotor (armadura) no processo de produção de soldagem, enrolamento,
acabamento, etc., e a localização do ponto de falha, para facilitar ao operador o reparo do produto defeituoso.
a. Para a baixa resistência da resistência de soldagem, o sistema adota um método de medição direta
e reflete verdadeiramente a condição de soldagem do comutador.
b. A tensão do teste de alta tensão é ajustada e gerada automaticamente, estável e conveniente.
c. Até 3 conjuntos de testes de suportabilidade de tensão em frequência de energia atendem às necessidades de vários produtos.
d. Todos os parâmetros padrão são lidos automaticamente em modo de um clique, simplificando o processo complicado
de configuração de parâmetros.
e. O design da fixação de teste de estação dupla melhora muito a eficiência da produção.
f. O equipamento é projetado modularmente de acordo com a função de teste, de modo que o trabalho é mais estável
e a manutenção e o reparo são mais convenientes.
(2) Item de Teste
1. Teste de resistência dielétrica (Hi-Power, Hi-pot), entre armadura e bobina
2. Resistência de isolamento, entre armadura e bobina
3. Isolamento espira a espira, entre bobina e bobina
4. Resistência a frio, entre segmento do comutador e segmento
5. Resistência de soldagem, entre segmento do comutador e ponto de soldagem da bobina
(3) Operação do testador
O modo de carregamento e teste pode ser alterado deslizando a tampa de segurança.
O painel de teste inicia o teste assim que a tampa de segurança for deslizada sobre a estação de trabalho.
(4) Dados Técnicos
| WIND-ATS-300 | Número de barras: ≤96 | |
| Itens de teste | Descrição do teste | Resultados do teste |
| 0,001Ω-1000Ω | ≤±0,5% da escala total | |
| Resistência inter-chip | Compensação automática de temperatura ambiente | |
| 0,001mΩ-10mΩ | ±10μΩ | |
| Resistência de soldagem | ||
| 0,01Ω-1000Ω | ≤±0,5% da escala total | |
| Resistência de 180 | Compensação automática de temperatura ambiente | |
| 100-2000Vpp | ±2,5% | |
| Surge | (Máx. 96 conjuntos de formas de onda) | |
| DC 500V | 0,1-500MΩ | |
| Resistência de isolamento | ≤±2,5% da escala total | |
| AC 100-2000V | 0-20mA | |
| Hipot | (2 conjuntos de teste de alta tensão) | ≤±2,5% da escala total |
Alimentação: AC220V ±10% @50Hz
Pressão do ar: 0,4-0,6Mpa
Temperatura: 0-45°C
Amostra necessária do fabricante da máquina de teste de armadura:
Amostra de armadura
Por favor, clique no link abaixo para ver o vídeo do fabricante do motor que usa o testador de armadura da série WIND-ATS
