Dinômetro BLDC Motor Estator Teste DC Resistência Indutividade Solto de isolamento Rotação

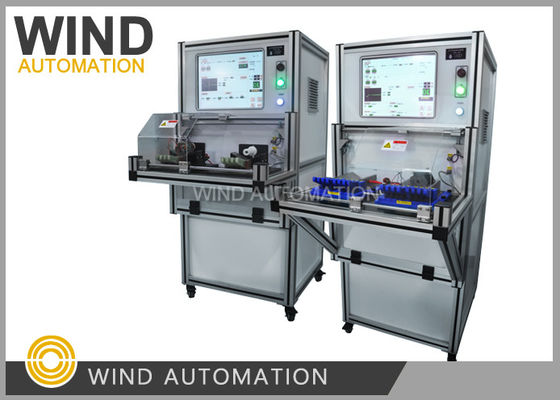

Dinamômetro Testador de Estator de Motor BLDC Resistência DC Indutância Surto Isolamento Hi-Pot Rotação WIND-DTS-300

(1) Vantagens competitivas da máquina de teste de estator

     1. Design modular dos itens de teste,

         Cada item de teste, incluindo resistência DC, teste de indutância, teste de surto, resistência de isolamento,

         Hi-pot foi modularizado em uma placa de circuito de teste separada.

      2. Esta máquina de teste foi entregue em 15 a 20 unidades por mês para fabricantes de motores.

(2) Itens de Teste

1. Teste de resistência DC (inclui teste de equilíbrio de 3 fases, teste de equilíbrio de fase)

Faixa de teste: 0,001Ω--1000Ω

Loop de teste: máximo 4 loops (expansível)

Precisão do teste repetido: ≤±0,5%

Método de teste: Quatro pontos, com função de correção automática de temperatura ambiente

Ou compensação de temperatura por sensor infravermelho (Opcional)

Pode eliminar mudanças na resistência induzidas pela temperatura

2. Teste de indutância

Faixa de teste: 0,1µH – 999H

Loop de teste: máximo 4 loops (expansível)

Precisão do teste repetido: ≤±1,0%

Método de teste: Quatro pontos garantem a precisão

3. Teste de surto

Passagem de alta tensão entre fases

Condição de teste: AC 100V-3000V ajustável

Pico de pulso: 0,5mseg

Frequência de amostragem: 0 - 20MHz

Loop de teste: 4 loops

Precisão do teste repetido:< ±2,5%

Método de julgamento: Por diferença de área (sensível à indutância e perda de energia)

Forma de onda padrão é Branca, forma de onda OK é Verde, forma de onda NG é Vermelha

4. Resistência de Isolamento

Condição de teste: DC 500V / 1000V

Faixa: 0,1MΩ～1000MΩ

Tolerância: ±2,5%

5. Hi-pot (Rigidez Dielétrica) AC 100-1000V

Tempo de teste: 1~10s (0,1s/vez)

Faixa: 0,1-20 mA

Tolerância: ≤±2,5%

6. Teste de sentido de rotação

Sentido horário/anti-horário


(3) Dados Técnicos

(4) Tempo de Ciclo

    Aproximadamente 6 segundos

    Código HS:9030390000

https://youtu.be/AABYT2LLmrk
