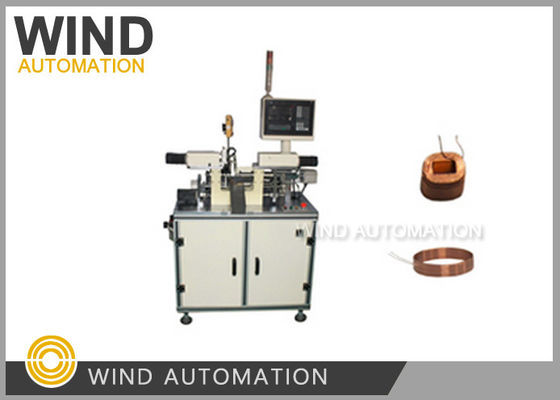

Máquina de enrolar arame auto-ligado para enrolador de bobina de motor sem ranhuras
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Estator do motor: | Empilhadeira auto-ligada, empilhadeira de motor sem ranhuras, motor sem escovas | Linha central três: | Dispositivo de servo motor delta |
|---|---|---|---|
| Medidor de fio: | 0.04mm~0.60mm (AWG22~AWG46) | Tipo da automatização: | Totalmente automático |
| Cor da máquina: | Branco ou por cliente | Após vendas: | Engenheiros disponíveis para serviços de máquinas no exterior |
| Destacar: | máquina de enrolamento da bobina do estator,máquina de enrolamento automática da bobina |
||
Máquina de enrolar arame auto-ligado para enrolador de bobina de motor sem ranhuras WIND-063-BW
Aplicação:
Motor sem escova bobina auto-agregada, bobina motor sem ranhuras
Vantagens:
1. Dispositivo servo de três eixos garantir a precisão
2. Ampla gama de diâmetro de fio de 0,04 mm ~ 0,60 mm (AWG22 ~ AWG46)
3. Máquina delicada para enrolar bobinas auto-desossadas
Parâmetro:
Diâmetro do fio: 0,04 mm~0,6 mm
Diâmetro externo da bobina: < 80 mm
Método de ligação: ar quente
Sistema de controlo: 3 eixos, detalhes a seguir indicados
Servomotor Delta de enrolamento de 750 W Max 3000 RPM
Arranjo (deslocamento do fio) Servomotor Delta 400W
Servomotor delta do eixo U de 400 W
Potência da arma de ar: 1600W, temperatura do ar quente ajustável
Fornecimento de energia: 220V,50HZ de fase única
| WIND-063-BW Dados da máquina de enrolar | |
| Número de eixos de movimento | Três eixos |
| Método fixo | Bastões de ar quente |
| Diâmetro do fio | 0.04-0.6 mm |
| Potência do motor do eixo de enrolamento (Eixo X) |
Servo motor CA de 750 W, MAX.3000 rpm, Precisão de parada 0° |
| Intervalo de definição do eixo X | 0.1°--359,9° |
| Potência do motor do eixo de matriz (Desplaçamento no eixo Z) |
Servomotor AC de 400 W |
| Tração máxima de deslocamento de matriz | 25 mm |
| Potência do motor do eixo de largura (Eixo U) |
Servo motor AC de 400 W, Precisão do eixo U 0,01 mm |
| Posição do fio terminal | Configuração livre |
| Direcção de trabalho | CW/CCW |
| Voltar para zero vezes | Não há limite |
| Potência de arma Hotair | 1600 W |
| Voltagem | 220V, 50-60HZ de fase única |
| Marca da configuração da máquina | Motor Delta, cilindro AirTAC, rolamento SMC |
