Como avaliar a armadura de arranque com o equipamento de teste comutador OD abaixo de 60 mm
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Condição: | Novo | Fenda de blindagem: | Até 36 slots |
|---|---|---|---|
| Estação de trabalho: | Estação Dupla | Comutador OD: | <60MM |
| Exibição do conteúdo do elemento de ensaio: | Exposição intuitiva do resultado da análise na tela um por um | Entalhes da armadura: | 13, 17, 19 (poucos), 21,23,25,27, 28,29,33slots (comuns) |
| Destacar: | Máquina de testes da armadura,Verificador da armadura |
||

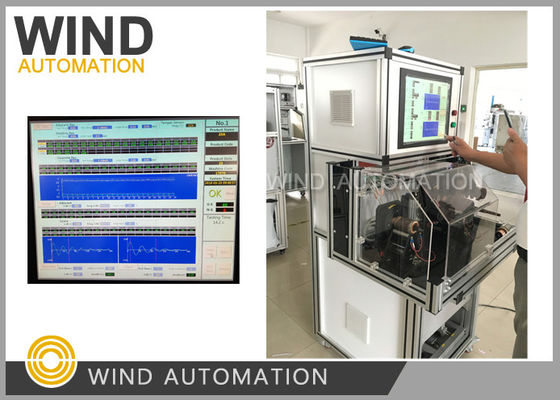

Auto posicionamento 23 slots automóvel automóvel automóvel motor motor arrancador armadura máquina de teste
O número de veículos deve ser o seguinte:
Aplicação:

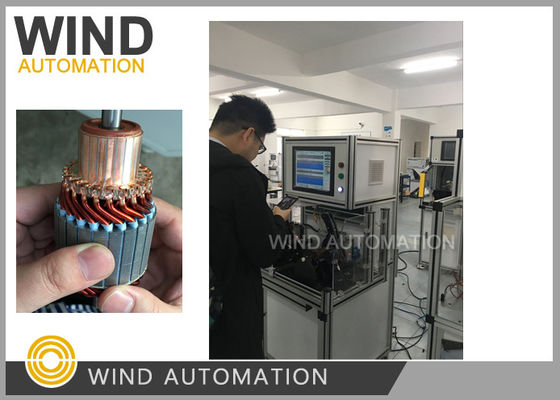

Ensaiar as ranhuras da armadura de arranque do automóvel até 36 ranhuras após processo de solda ou de torneira
que abrange 13, 17, 19 (alguns), 21,23,25,27, 28,29,33 slots (comuns)
Vantagens:
1- posicionamento automático, o operador não precisa verificar manualmente o posicionamento inicial,
Faça com que o teste seja conveniente e fácil.
2. 100% Comentários satisfeitos dos fabricantes de armaduras de arranque.
Dados técnicos:
1Resistência de barra para barra,0.01mΩ~10mΩ (Excluindo a gama de exibição)
Medição com quatro terminais para garantir a precisão
2. Resistência à solda,0.001mΩ-10mΩ (Excluindo a gama de exibição OVER)
Medição com seis terminais para assegurar a precisão
3. Resistência cruzada 0,01mΩ-10mΩ
Medição com quatro terminais para garantir a precisão
4. Tensão 100-1000V (100V/tempo)
Pulsão:0.5 u sec, Frequência 1~40MHz
A forma de onda padrão é Escrever, a forma de onda OK é Verde, a forma de onda NG é Vermelha
5Resistência de isolamento DC 500V
Tempo de ensaio: 1 a 10 s (0,1 s/tempo)
Faixa:1~500MΩ
Precisão: ≤ ± 5%
6Hipot AC 100-1000V
Tempo de ensaio: 1 a 10 s (0,1 s/tempo)
Barras de comutador de armadura ≤ 36 bar
Tempo do ciclo do painel de ensaio: 8 a 9 s (de acordo com 33 bares)
13, 17, 19 (poucos), 21,23,25,27, 28,29,33 slots (comuns)
Configuração principal:
15 ¢ Chip de amostragem de ecrã táctil: BB Relay:NAIS Relay de alta tensão:Meder
Partes pneumáticas:Airtec
Potência: AC 220V,50Hz
Pressão do ar:00,4 a 0,6 MPa
Temperatura: 0 a 45°C
Dimensões: 950 mm*1250 mm*580 mm
Código do SH:9030390000
Pergunta e resposta:
| Agora produzimos armaduras com 29 ranhuras, mas conhecemos algumas armaduras com 33 ranhuras e até 38 ranhuras. | Máquina padrão WIND-ATS-02 pode testar com a maioria de 36 slots apenas |

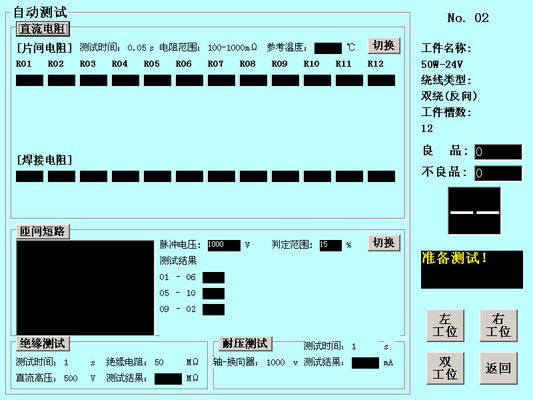

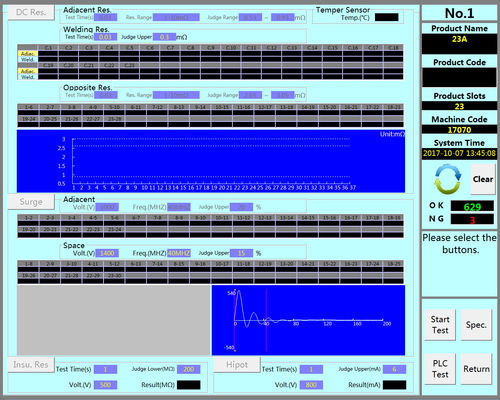

Todos os dados de ensaio de slots serão exibidos separadamente com identificação no ecrã? | - Sim, sim. |
É possível ter três línguas na máquina? | Inglês e Mandarim |
| Descreva os testes que a máquina é capaz de fazer | 1Resistência de barra para barra (resistência inter-chip de duas barras de comutador) 2. Resistência de soldadura (Para verificar a qualidade da soldadura, quanto menor melhor) 3. 180° resistência cruzada (resistência barra a barra do comutador que é de ângulo de 180° com o lado oposto) 4. Ondulação (entre as voltas das bobinas, comparando as formas de onda) 5. Resistência de isolamento (Resistência das bobinas e do núcleo da pilha) 6. Hi-pot (alta tensão entre as bobinas e o núcleo da armação) |
Quantas receitas diferentes podemos configurar e guardar na máquina? | 510 conjuntos de receitas |
Descrever o procedimento de calibração, breve descrição | Usar resistência padrão para calibrar |
Há alguma restrição devido ao tamanho da armadura? | Usar um dispositivo diferente para se adaptar |
Qual é o tempo médio para um ensaio de uma armadura? | Cerca de 15s' (incluindo posicionamento automático inicial) |
| Descreva-nos a marca das peças principais da máquina. | Chipe de amostragem: BB (importado dos EUA) Transmissão: NAIS ((Jpan Panasonic) Relais de alta tensão:Meder (importados da Alemanha) Partes pneumáticas:Airtac |
| Qual é o prazo e os termos da garantia? | 15 meses a contar da data de entrega,consulte os dados anexos após a venda |
Explique-nos o teste de resistência à soldagem | Método de medição de equilíbrio de seis fios para assegurar a precisão |
Por favor, diga-nos o tamanho e o peso desta máquina. | Peso líquido 150 kg Dimensão Dimensão: 950mm*1250mm*580mm |
Qual é a potência instalada do testador de armadura? | 1500 W |
A máquina é de 50 Hz ou 60 Hz? | 50Hz ou 60Hz, está tudo bem, nenhum efeito do teste. |
Qual é a tensão? | |
Se eu colocar uma armadura com curto-circuito, depois da máquina recusar, eu tenho que reiniciar a máquina? | Você não tem que reiniciar, você pode testar a próxima armadura directamente |
Com isto podemos guardar os dados do teste no nosso servidor, fazer acesso remoto... | Sim, a máquina pode ter esta função. |
É possível adicionar instruções de trabalho na máquina? Como um arquivo PDF ou similar | - Sim, sim. |
É possível imprimir os resultados dos testes? | Sim, precisa de uma impressora sozinho. |
Temos a possibilidade de escolher o teste que queremos fazer? | Sim, você pode escolher qual item de teste para fazer |
O armatue anaylser tem uma porta de comunicação que é capaz de se conectar a uma máquina de impressão a laser de fibra e enviar número de série para ser impresso na parte? | Sim, a máquina pode ter esta função |
