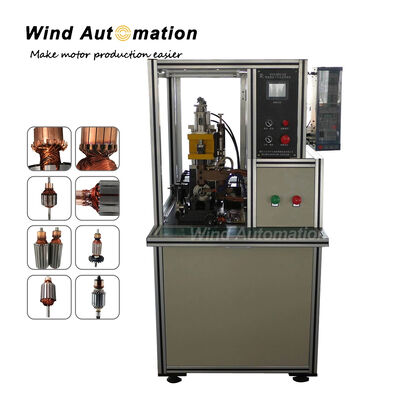

Máquina de Solda por Ponto com Fonte de Alimentação DC para Fiação de Comutador de Armadura CW-DC-CW003



(1) Aplicação:

Armadura de motor PMDC com comutador de gancho, comutador riser

Máquina de solda por ponto de comutador para fixação a quente de fios finos ou grossos, alta frequência

Solda inversora e fixação a quente de comutador com fios finos e grossos, com dispositivo de água de resfriamento

(age como um condicionador)

A solda conecta a lingueta do segmento do comutador e o fio, a máquina de fusão posicionada adjacente ao

fio de cobre e à lingueta durante a fixação a quente para aprimorar a conexão elétrica e mecânica.

Para comutador tipo gancho, cada segmento tem uma lingueta, a máquina de fusão de comutador forja a quente o

fio da bobina do condutor da armadura e o segmento do comutador e preenche pelo menos algumas cavidades entre o fio

e a lingueta com o eletrodo.


(2) Vantagens:




Perguntas e respostas da máquina de solda por fusão: (Como selecionar uma máquina de solda por fusão adequada)
  1- A corrente e o tempo de cada segmento são ajustáveis?
--- Acho que sua pergunta é sobre alcançar uma qualidade de fusão uniforme e constante para cada segmento,

A máquina de fonte de alimentação DC com alta frequência tem corrente de saída uniforme e constante, pode garantir qualidade de solda uniforme,
Na tela de configuração de parâmetros da máquina, há 6 seções de configuração de corrente e tempo de solda para armaduras com muitos ganchos, como 63 ganchos,

e para um comutador de 24 ganchos, você pode dividir o parâmetro de solda em 3 estágios definindo o número da barra como 1+22+1 = 24 ou dividir a configuração para definir 1+1+1+2+3+16 = 24
considerando o tempo de aquecimento do eletrodo e a situação real,
Na produção real, alguns usuários apenas definem o número da barra na Seção 1 como 24,

2- Como a distância do eletrodo é controlada?

--- A distância sugerida é de cerca de 1,5 mm a 2 mm, deve ser superior a 1 mm caso o diâmetro externo do comutador tenha alguma diferença
Você pode verificar com um objeto de 1,5 mm de espessura como um calibre de rosca
3- Existe alguma régua para medir e retroalimentar essa distância?

--- Ainda não há régua, apenas observação do operador,
4- Como a pressão aplicada pelo eletrodo ao gancho é ajustada e controlada?

--- Com diferentes tamanhos de mola de pressão, a pressão pode ser ajustada, para controle aproximado com mola, para controle fino com parafuso na parte superior
    e o tipo mais recente WIND-TMI-3 com servomotor para controlar a pressão
5- Existe alguma célula de carga para controlar essa pressão?

--- Ainda não
Máquinas de prensa hidráulica e servo da Wind Automation para comutadores,
a colocação do eixo possui esse tipo de célula de carga que pode controlar e mostrar a pressão,
Estamos aplicando isso à nova máquina de fusão WIND-DC-CW003 com pressão de dispositivo servo posteriormente,
Isso será aplicado para usuários locais que o exigirem primeiro
6- Como a corrente de fusão é controlada, ela é mantida constante? Feedback de corrente?

--- A corrente constante de fusão é controlada por tensão
7- Quais são as etapas do ciclo de fusão, como cada porção deste ciclo é ajustada? (MUITO IMPORTANTE)


--- O ciclo de fusão é o eletrodo tocando o gancho do comutador, depois pressionando o gancho do comutador, mantendo a pressão e liberando
Por favor, verifique o gráfico do ciclo de fusão na foto anexa
Este ciclo está relacionado a quatro fatores,
a área de contato do eletrodo e do gancho do comutador, o valor da pressão, o tempo de manutenção da pressão, a tensão de fusão
Você pode obter um ciclo ideal pelo trabalho em equipe desses quatro fatores,
O tempo de ciclo da WIND-DC-CW003 pode atingir 0,4 segundos por slot, o mais rápido em máquinas de fusão de armaduras de motores da China até agora
A alta frequência de 15KHz garante a corrente DC de saída pura, enquanto algumas máquinas de fusão de 2KHz, 4KHz não são de alta frequência

A corrente constante pode garantir a fusão de cada segmento sem hesitação, portanto, a fonte de alimentação DC é mais rápida e economiza eletricidade
8- Existe algum sinal de aviso para fusão ruim?

--- Sim, a máquina tem essa função
(4)




Parâmetros da máquina de fusão:Diâmetro do fio: 0,01~1,2 mm

Diâmetro externo da armadura: 20~100 mm

Altura da pilha da armadura: 10~100 mm

Diâmetro externo do comutador: 8~70 mm

Fonte de ar: 5~7 KG/cm2

Potência de solda: 10~30 KW

3 fases AC 380V 50~60Hz

Peso: cerca de 350 KGS

Fonte de alimentação de fusão: Wind Automation autodesenvolvida de alta frequência 15KHz, 500~5000A

Sistema de controle: PLC Mitsubishi do Japão

Controle de indexação: Sistema de posicionamento servo Mitsubishi do Japão

Tela sensível ao toque de 7'' (5)



Recurso:1) Máquina de solda por ponto de comutador, fixação a quente de condutor, fusão para fios finos ou grossos, alta frequência

     solda inversora e fixação a quente de comutador com fios finos e grossos, com dispositivo separado

     de água de resfriamento (age como um condicionador)

2) A operação de soldagem está relacionada à área da haste de tungstênio, pressão, tempo de soldagem, valor de corrente de tensão

3) O diâmetro externo da armadura, o tamanho do eixo estão relacionados ao dispositivo de fixação     Diâmetro externo da armadura, faixa normal de 20~60 mm

     Eixo abaixo de 16 mm Tamanho do eixo

(6)

Feedback de Clientes Internacionais:

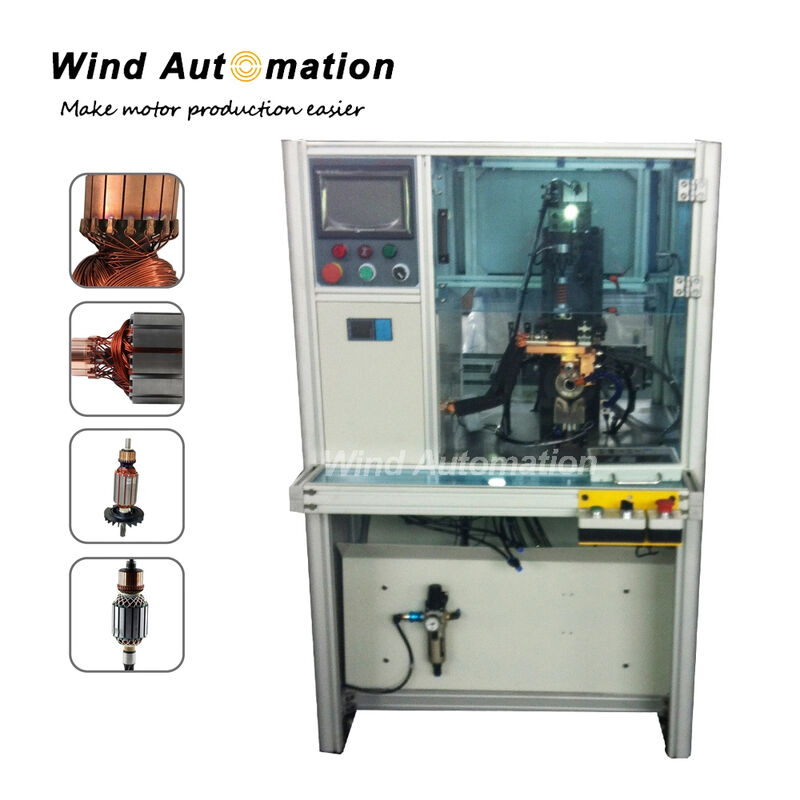

 No ano de 2025A empresa XYZ também possui uma máquina de fusão que foi construída pela Shanghai Wind Automation Equipment, como na foto.

A pinça ficou desgastada e estamos procurando uma substituição. Vocês podem orçar uma pinça de substituição para esta máquina?
