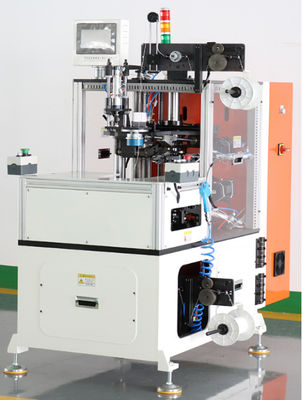

Máquina de bandagem de laço de bobina dupla FACE-120-CL

1. Parâmetro

2. Vantagens de desempenho

Dentes de proteção para garantir que não haja danos ao revestimento da ranhura

1) A máquina de bandagem de bobina dupla consiste na parte da base, parte do gancho superior, parte do gancho inferior

e parte de alimentação do fio

2) A máquina de bandagem adota o controlador de movimento Schneide para controlar o sistema servo,

e a interface homem-máquina facilita o ajuste de parâmetros;

3) Tempo de ciclo de laço de ligação ≤ 1S/ranhura,

A firmeza do fio de ligação atende aos requisitos do cliente,

e a faixa de movimento não excede 2mm

4) Diferentes espessuras do estator podem ser rapidamente ajustadas para produção em 5 minutos

5) Para estatores de diferentes dimensões, pode-se trocar rapidamente as ferramentas, com tempo de cerca de 20 minutos

6) Cada parte do equipamento possui funções de depuração separadas e

equipado com botões de depuração para fácil depuração

6) A seção de indexação é acionada por servomotores Schneide e

pode ser configurado para ligação ranhura por ranhura e ligação com salto de ranhura

8) O fuso é acionado por servomotor Schneide, e a velocidade pode ser definida

9) O ângulo da agulha é acionado por servomotor Schneide, e o ângulo pode ser livremente definido;

10) Com alimentação automática de fio, corte automático de fio, dispositivo de tensão, força de tensão visível,

e tensão de ligação ajustável

11) Porta de rede reservada para depuração remota e acesso MES futuro

12) Adotando mecanismo de proteção de segurança, operação em postura em pé e botão com uma mão para iniciar

• Fácil carregamento e descarregamento para estatores pesados
• Laço de um lado
• Alto nível de qualidade do processo de laço
• Todo o ciclo de trabalho é totalmente automático, excluindo o carregamento e descarregamento manual
• Integrável em uma linha de produção
• Não há necessidade de trocar ferramentas para diferentes comprimentos de pilha, apenas ajuste mecânico necessário
• Diferentes modos de laço disponíveis, laço ranhura por ranhura, laço com salto de ranhura ou laço sofisticado

Esta máquina de laço de malha de bobina de estator é para laçar as bobinas de extremidade do estator lado a lado,

é um processo de fabricação de motores CA de indução grandes, cobrindo a estrutura 112, 132, 160

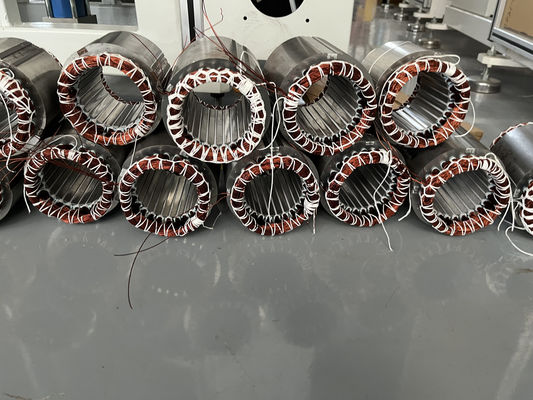

O laço das bobinas do estator é o processo de fixar firmemente as extremidades da bobina de campo de um estator de motor elétrico com um cordão costurado,

também chamado de trança da bobina do estator do motor.

Aplicação da máquina de nó de bobina do estator:

O laço é normalmente usado em motores de longa vida útil ou de alta eficiência, como alguns motores de indução, onde o custo da falha é alto. Geralmente, motores de baixo custo e “descartáveis” não são laçados.

Parâmetro da máquina de nó de bobina do estator:

1. Dimensões dos estatores

A ferramenta está relacionada ao OD do estator,

Quando o OD do estator é o mesmo, você não precisa trocar a ferramenta,

-Diâmetro externo máximo: 140mm

-Diâmetro interno máximo: 90mm

-Comprimento do núcleo: 10-90mm

-Altura da bobina: A came da máquina está relacionada à altura da sua bobina em ambos os lados

2. Cordão de ligação

O cordão de ligação redondo é amplamente utilizado,

Você poderia, por favor, tirar a foto do cordão de ligação plano para que possamos verificar?

3. Troca de ferramentas

Sim, a troca de ferramentas e a troca de programas podem ser feitas em 20 minutos,

e o trabalhador tem que ajustar as agulhas em altura e posição para a máquina padrão que cotamos,

Se você quiser adicionar uma função especial, a máquina será feita sob medida e custará mais,

Aplicação:

Para gerador, bomba de água profunda, isolamento de ranhura do motor trifásico

 Vantagens:

1. Use  o diâmetro interno do estator  para fazer o posicionamento,  fácil de trocar ferramentas

2.  Três servomotores garantem o fácil ajuste da máquina e o laço suave,

      Um  servomotor controla a indexação do estator

      Um  servomotor controla o movimento do bico (o bico guia o cordão costurado)

      Um  servomotor controla o movimento mecânico de toda a máquina

3. Uma das máquinas mais vendidas durante a fabricação de motores de indução,

    Atualize todos os anos de acordo com o feedback do fabricante de motores do usuário local
