Máquina de subcortação CNC comutador para corte de motor de corrente contínua Armatura Mica Indicação manual

Máquina de subcortação do comutador para corte de armadura do motor DC Mica Indicação manual WIND-ZCN072-5

Especificação da máquina de subcotação WIND-ZCN072C-5

Máquina de subcortação de comutadores WIND-ZCN072- Um.:

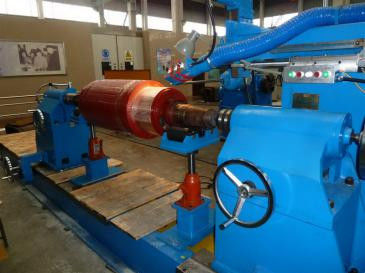

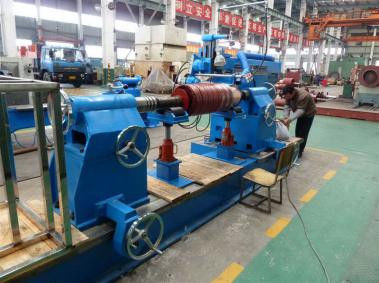

Este equipamento é composto por um corpo principal, um eixo de cauda fixo, um eixo de cauda ajustável, um dispositivo de divisão de controle numérico, uma plataforma de servidão e um sistema de componentes de servidão.

O equipamento é composto pela máquina principal, por um dedal de cauda fixo, por um dedal ajustável com pinça, por um dispositivo de indexação CNC, por um servo-slide e por um mecanismo de montagem de servo-subcortamento.O comutador subcutting indexação adota servo motor CNC dispositivo de indexação, após a alimentação e o posicionamento da cabeça de subcortação terem sido posicionados pelo servosistema CNC, é efectuada a usinagem automática CNC,e um conjunto de dispositivos de recolha de resíduos e sucção de poeira está equipado.

技术参数:TParâmetros técnicos:

1. 操作高度:工件中心离地 1200mm

Altura de operação: o centro da peça é de 1200 mm do solo.

1. 工件铁芯直径:最大F1200mm ((顶针中心高600mm)

Diâmetro do núcleo de ferro da peça de trabalho: max. φ1200 mm (altura do centro do polegar 600 mm).

1. 工件换向器直径: máximoF800mm

Diâmetro do comutador da peça: máximo Φ800 mm.

1. 工件转轴长度:3000mm

Comprimento do eixo de rotação da peça: 3000 mm.

1. 变向器长度: máximo500mm

Comprimento do comutador: 500 mm no máximo.

1. 刻槽 刀直径:Ф23mm,??刀离地1000mm

Diâmetro do cortador de moagem com ranhuras: φ23 mm, cortador de moagem a partir do solo 1000 mm

1. 刻槽 刀转速:2800r/min, potência 1,5千瓦

Velocidade do cortador de moagem de ranhuras: 2800 r/min, potência 1,5 kW

1. 工件转子重量:最大5

Peso do rotor da peça de trabalho: máximo 5 T

9, divisão adotando servidor eléctrico, entrada adotando servidor eléctrico.

Indicação por servomotor, alimentação por servomotor.
