Como julgar equipamento de teste de qualidade de armadura resistência ao arranque Hi Pot após a soldagem
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Doença: | Novo | Certificado: | Principais partes CE |
|---|---|---|---|
| Estação de trabalho: | Estação Dupla | Tipo de automação: | Totalmente Automático |
| Exibição do conteúdo do elemento de ensaio: | Exposição intuitiva do resultado da análise na tela um por um | Entalhes da armadura: | 13, 17, 19 (poucos), 21,23,25,27, 28,29,33slots (comuns) |
| Destacar: | equipamento de teste de armadura resistência do motor de arranque,equipamento de teste de armadura hi-pot,equipamento de teste de armaduras com garantia |
||

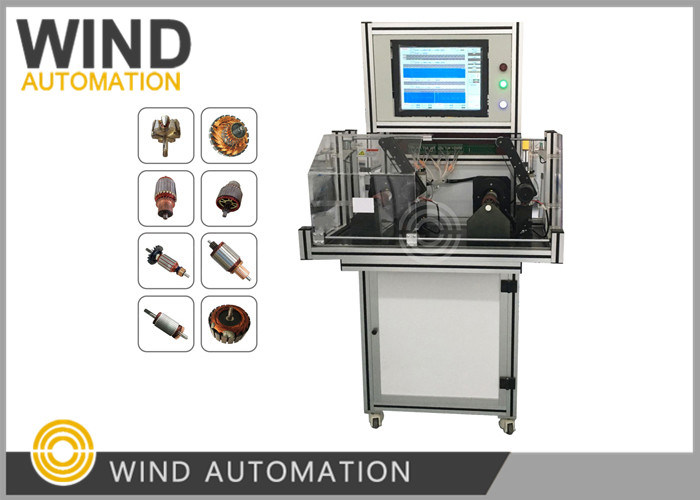

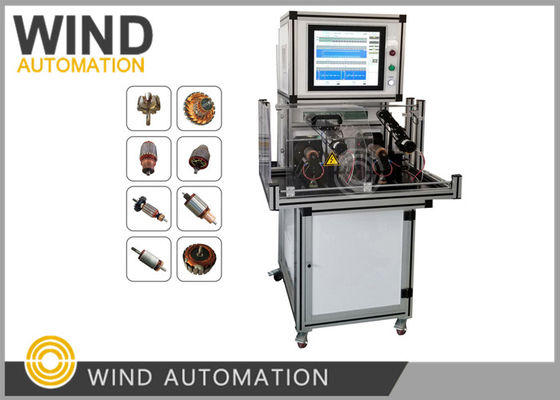

Testador de Armadura WIND-ATS-02 Operando em 80% das Fábricas de Fabricantes Locais de Armaduras de Partida da China WIND-ATS-02
Este testador de armadura de partida WIND-ATS-02 trabalhou para muitos fabricantes locais de partidas grandes e famosos, incluindo Huachuan, Shendian,
Um deles comprou 5 unidades na primeira vez e depois mais 7 unidades, podemos dizer que 80% dos fabricantes locais de partidas usam nosso dispositivo de teste,
Nossa equipe de engenharia construiu este testador de acordo com os requisitos dos clientes e tem muita experiência,
atualizamos o testador gradualmente nos últimos anos, combinando e considerando o feedback e os novos requisitos dos fabricantes de partidas,
Em resumo, os itens de teste são baseados nos requisitos dos fabricantes de armaduras de partida, você pode confiar nele para julgar a qualidade de sua armadura,
O testador de armadura WIND-ATS-02 pode testar armaduras abaixo de 36 ranhuras, então está OK com ranhuras de 12 a 33.
Sim, todos os resultados são mostrados na tela ranhura por ranhura,
tiramos um vídeo focado na tela com uma armadura de 23 ranhuras, por favor, consulte o vídeo anexo,
Você pode ver na tela 6 itens de teste sendo testados um por um com 23 dados saindo gradualmente,
1. Resistência Barra a Barra (Resistência Inter-chip de duas barras do comutador)
2. Resistência de Soldagem (Para verificar a qualidade da soldagem, quanto menor, melhor)
3. Resistência Cruzada de 180° (Resistência Barra a Barra do comutador que está a 180° de ângulo com o lado oposto)
4. Surto (Entre as espiras das bobinas, comparando formas de onda)
5. Resistência de Isolamento (Resistência das bobinas e do núcleo do estator)

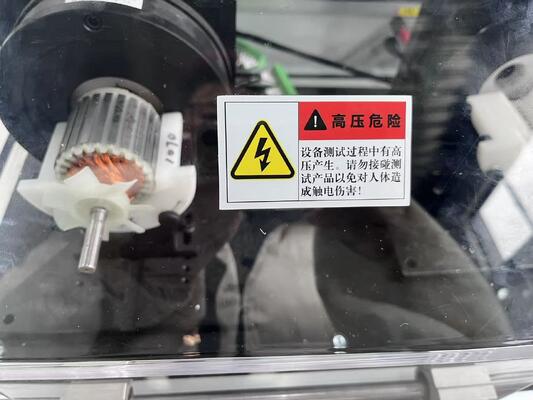

6. Hi-pot (Alta tensão entre as bobinas e o núcleo do estator da armadura)
Aplicação:
Armadura de partida até 36 ranhuras
cobrindo 13, 17, 19 (poucas), 21, 23, 25, 27, 28, 29, 33 ranhuras (comum)
Vantagens:
1. Posicionamento automático, o operador não precisa verificar o posicionamento inicial manualmente,
Torna o teste conveniente e mais fácil.
2. Feedback 100% Satisfeito dos fabricantes de armaduras de partida.
Dados Técnicos:
1. Resistência Barra a Barra, 0.01mΩ~10mΩ (Exibe OVER fora da faixa)
Medição de quatro terminais para garantir a precisão
2. Resistência de Soldagem, 0.001mΩ-10mΩ (Exibe OVER fora da faixa)
Medição de seis terminais para garantir a precisão
3. Resistência Cruzada 0.01mΩ-10mΩ
Medição de quatro terminais para garantir a precisão
4. Surto 100-1000V (100V/tempo)
Pico de pulso: 0.5u seg, Frequência 1~40MHz
Forma de onda padrão é Escrita, forma de onda OK é Verde, forma de onda NG é Vermelha
5. Resistência de Isolamento DC 500V
Tempo de teste: 1~10s (0.1s/tempo)
Faixa: 1~500MΩ
Precisão: ≤±5%
6. Hipot AC 100-1000V
Tempo de teste: 1~10s (0.1s/tempo)
Barras do comutador da armadura ≤ 36 barras
Tempo de ciclo do painel de teste: 8~9s (de acordo com 33 barras)
13, 17, 19 (poucas), 21, 23, 25, 27, 28, 29, 33 ranhuras (comum)
Configuração Principal:
Tela sensível ao toque de 15 polegadas Chip de Amostragem: BB Relé: NAIS Relé de alta tensão: Meder
Peças Pneumáticas: Airtec
Energia: AC 220V, 50Hz
Pressão do ar: 0.4~0.6MPa
Temperatura: 0~45°C
Dimensão: 950mm*1250mm*580mm
Código HS: 9030390000
Perguntas e Respostas:
|
Agora produzimos armaduras com 29 ranhuras, mas sabemos que algumas armaduras têm 33 e até 38 ranhuras. A máquina tem capacidade para testar armaduras com essa quantidade de ranhuras? |
A máquina padrão WIND-ATS-02 pode testar no máximo 36 ranhuras apenas |
|
|
Sim |
|
|
Inglês e Mandarim |
|
Por favor, descreva os testes que a máquina é capaz de realizar |
|
|
|
510 conjuntos de receitas |
|
|
Use resistência padrão para calibrar |
|
|
|
|
|
|
|
Por favor, descreva as marcas das principais peças na máquina |
|
|
Qual é o tempo e os termos de garantia? |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Relatório de Verificação de Qualidade da Máquina de Teste de Partida Antes da entrega
