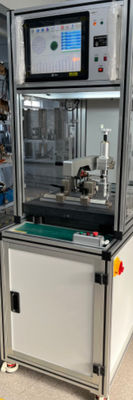

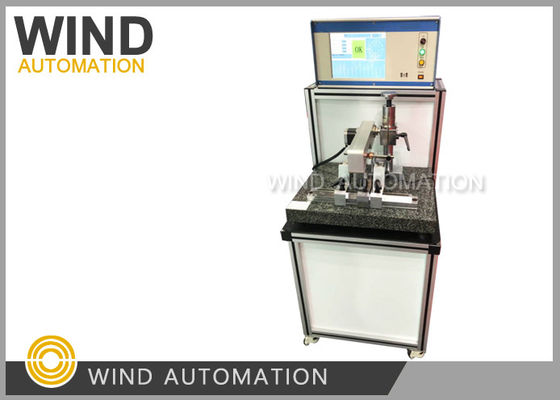

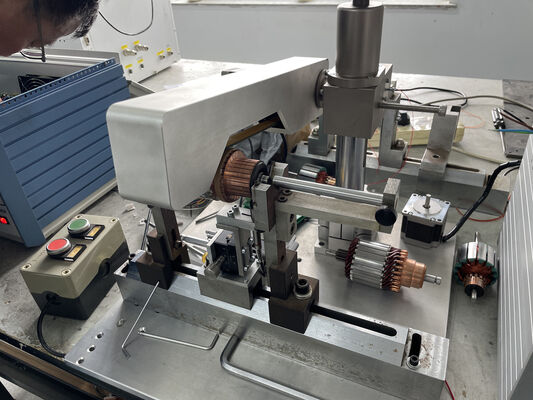

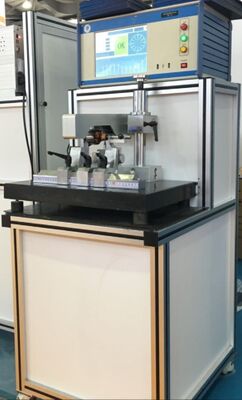

Testador de Redondeza para Motor CC ou Motor Universal Mantém Contato Estável

Dispositivo de ensaio de boa comunicação de redondeza do comutador para motor de CC escovado WIND-RM-10

https://youtu.be/dJMY6JVncCY

(a)Teste de redondeza do comutador

Se o comutador não é redondo, isso aumenta as chances de desgaste increscent escova no DC escovado

A utilização de um sistema de transmissão automática de arquivos de transmissão automática de computadores, que permite a transmissão automática de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores

Uma boa redondeza do comutador é muito importante para o desempenho da armadura.

O teste de redondidade do comutador é importante porque o comutador é a superfície de contato elétrico deslizante de um motor de CC ou motor universal.

Se não for suficientemente redonda, as escovas não podem manter um contacto estável durante a rotação, o que causa vários problemas graves:

1. Arcos e centelhas de pincel
   Um comutador fora do círculo faz com que a escova rebote para cima e para baixo durante a rotação. Isso intermitentemente quebra o contato e cria arco elétrico (faíscas).

• a superfície do comutador
• escovas de carbono
• isolamento próximo

2. Aumento do desgaste da escova
   A falta de arredondamento causa uma pressão desigual entre a escova e o comutador.

• Consumo rápido de escova
• desgaste do rosto com escova irregular
• maior custo de manutenção

3. Instabilidade do desempenho elétrico
   A alteração da pressão de contacto altera a resistência de contacto.

• corrente instável
• flutuação do binário
• ruído eletromagnético
• eficiência reduzida

Em motores de precisão, mesmo uma pequena excentricidade pode afetar notavelmente o desempenho.

4. Vibração e ruído mecânicos
   Um comutador excêntrico se comporta como uma superfície rotativa desequilibrada.

• vibração
• ruído audível
• fadiga mecânica

5. Risco de lesão da barra do comutador
   Os impactos localizados e o aquecimento podem afrouxar os segmentos do comutador (barras) ou o isolamento da mica.

• barras levantadas
• curto-circuito
• falha catastrófica do rotor

6. Importância dos motores de alta velocidade
   Em RPM mais altas, mesmo pequenos erros de redondez se tornam amplificados porque os impactos da escova ocorrem com mais frequência e com maior força.

• motores de automóveis
• Ferramentas elétricas
• motores de aspiradores
• motores de arranque

Finalidade típica da produção
Na fabricação de motores, o ensaio de redondeza é geralmente utilizado para verificar:

• Qualidade de torneamento/moagem após usinagem
• concentração do eixo e do comutador
• Deformação após moldagem ou empilhamento a quente
• precisão de montagem

Métodos de inspecção comuns

• Medição do escoamento do indicador de discagem
• Teste de redondeza
•
•
• Bloco em V + indicador
• Sistemas de gabarito de ar
• Sistemas de inspecção a laser em linha

Parâmetros relacionados, frequentemente verificados em conjunto:

• TIR (Total Indicator Runout)
• concentração
• cilindricidade
• Diferença de altura do segmento (barra alta)

Na prática, o escoamento excessivo do comutador é uma das causas mais comuns dos problemas de ignição de escovas na produção de motores de CC.

(2)Dados técnicos

(3)Características

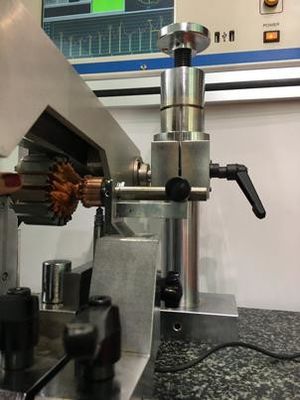

1O sensor LVDT de alta precisão é utilizado para a medição da redondeza, combinando o analógico e o

O método de filtragem digital permite uma elevada estabilidade e um acesso rápido ao sinal do sensor, para assegurar a

A alta precisão do sinal do sensor.

2O motor a passo é utilizado como fonte motriz de medição, combinado com uma subdivisão elevada a motor

e pulso de alta velocidade, garantindo que o motor funcione como pontos de medição contínuos e suaves

distribuição equidistante.

3O algoritmo de reconhecimento de dados do slot do comutador é único, para assegurar que os resultados de medição de

Os dados não incluem as lacunas e os dados da borda da lacuna, para garantir a autenticidade dos dados.

resultados das medições.

4. Quando medido na barra do comutador também completar a detecção da qualidade da superfície redondeza para o

A partir de um ponto de referência, o eixo central é desligado ao mesmo tempo, para encontrar uma armadura qualitativa mais precisa.

(4)Vantagens competitivas

1A qualidade de rotação da superfície do comutador é um dos factores importantes que influenciam o desempenho

O controlo da qualidade de rotação do comutador pode fornecer um meio eficaz de controlo.

a qualidade do lating.

2.O WIND-RM-10 rotor rotor testador pode detectar a redondeza do comutador armadura rápido e

A produção de armaduras é uma forma rápida e direta de saber o estado da produção, pode controlar o

Qualidade do produto em tempo útil, controlo do processo de produção e garantia da qualidade de fabrico da armadura.

3. Alta precisão, sem ferrugem, ferrugem, ácido e álcali, sem magnetização, sem deformação, boa resistência ao desgaste,

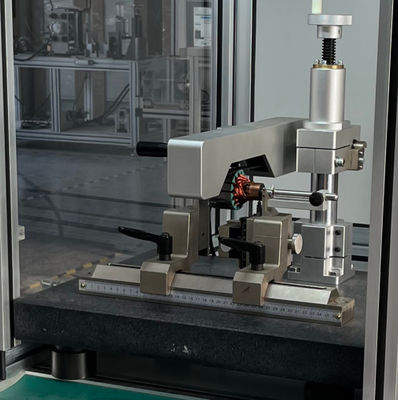

o mármore é usado como plataforma de colocação, o assento em V é colocado na plataforma de mármore e a colocação

Os componentes (e as partes motrizes da haste de ligação) impulsionam o rotor

(e as partes de tração da haste de ligação) com dois pares de mecanismos de alavanca de ligação alavancada sincronizada

Aplicação de um sistema de travagem de compressão de compressão

Em conclusão, o modelo de utilidade melhora o grau de automação do testador de redondeza do rotor no

tecnologia existente, melhora a eficiência da produção, economiza mão-de-obra,

e melhora a precisão de ensaio do testador de redondeza.

https://youtu.be/dJMY6JVncCYVersão em inglês para testes de redondeza
